Производство счетчиков электроэнергии
и коммуникационного оборудования
Модемы PLC/ISM серии ТЕ103
Модемы предназначены для организации беспроводной сети (радиосети) передачи данных в диапазоне частот ISM 2,4 ГГц, а также для организации проводной сети передачи сигналов по низковольтным электрическим сетям общего назначения и электрическим сетям потребителей электроэнергии.
Серия модемов с совмещенным каналом передачи данных PLC/ISM включает:
координаторы: ТЕ103.10, ТЕ103.10Д;
удаленные модемы: ТЕ103.01, ТЕ103.01Д, ТЕ103.01.01, ТЕ103.01.02, ТЕ103.01.01А.
Интегрирование в ПО «Пирамида 2.0», АИСКУЭ (АИИС КУЭ) «NEKTA».
-
Нормативно-правовое обеспечение
-
Назначение и область применения
-
Технические особенности
-
Технические характеристики
-
Варианты исполнения
-
Документация
-
Декларация о соответствии ЕАЭС № RU Д-RU.РА01.В.51961/21:
требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»,
требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».Радиоинтерфейс модема ISM соответствует требованиям спецификации IEEE.802.15.4, сетевой уровень радиоинтерфейса модема реализован с учетом требований спецификации ZigBee PRO.
Интерфейс PLC поддерживает трехуровневый стек протоколов Y-NET, обеспечивает формирование древовидной сети передачи данных с автоматической адресацией и маршрутизацией узлов сети, обслуживает и оптимизирует маршруты.
В части технических характеристик (уровни сигналов, полосы частот и нормы электромагнитных помех) модемы соответствуют требованиям ГОСТ 30804.3.8-2002 (IEC 61000-3-8:1997) и европейскому стандарту CENELEC A. -
Модемы предназначены:
- для организации беспроводной сети (радиосети) передачи данных в диапазоне частот ISM 2,4 ГГц;
- для организации проводной сети передачи сигналов по низковольтным электрическим сетям общего назначения и электрическим сетям потребителей электроэнергии.
Модемы могут использоваться как сетевое каналообразующее оборудование, в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ) для целей осуществления удаленного доступа со стороны центра управления и сбора данных к счетчикам электроэнергии.
Передача данных от координатора к счетчику и обратно происходит по двум каналам передачи данных (PLC и ISM) одновременно, что позволяет увеличить надежность связи в условиях высоких электромагнитных помех. -

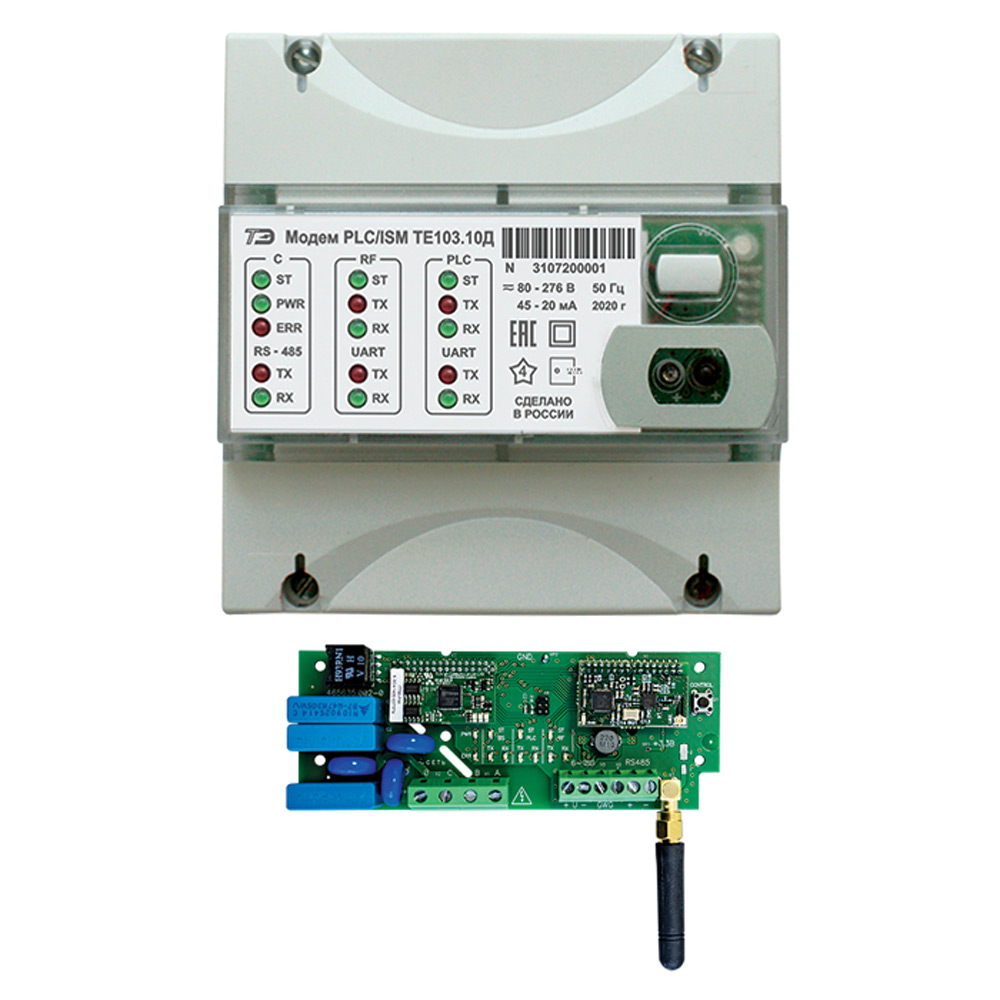

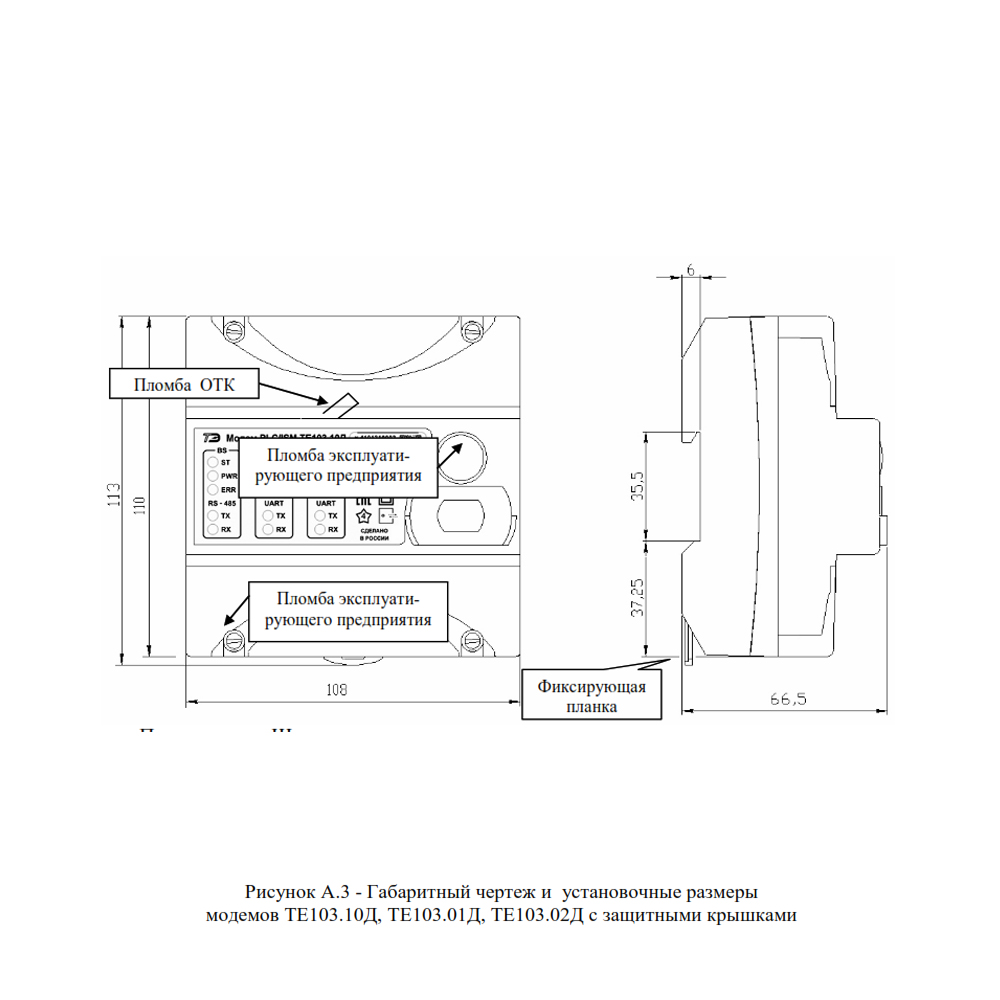

Координатор ТЕ103.03Д
Самостоятельное устройство для установки на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP50 по ГОСТ 14254-2015. Подключение PLC – однофазное.

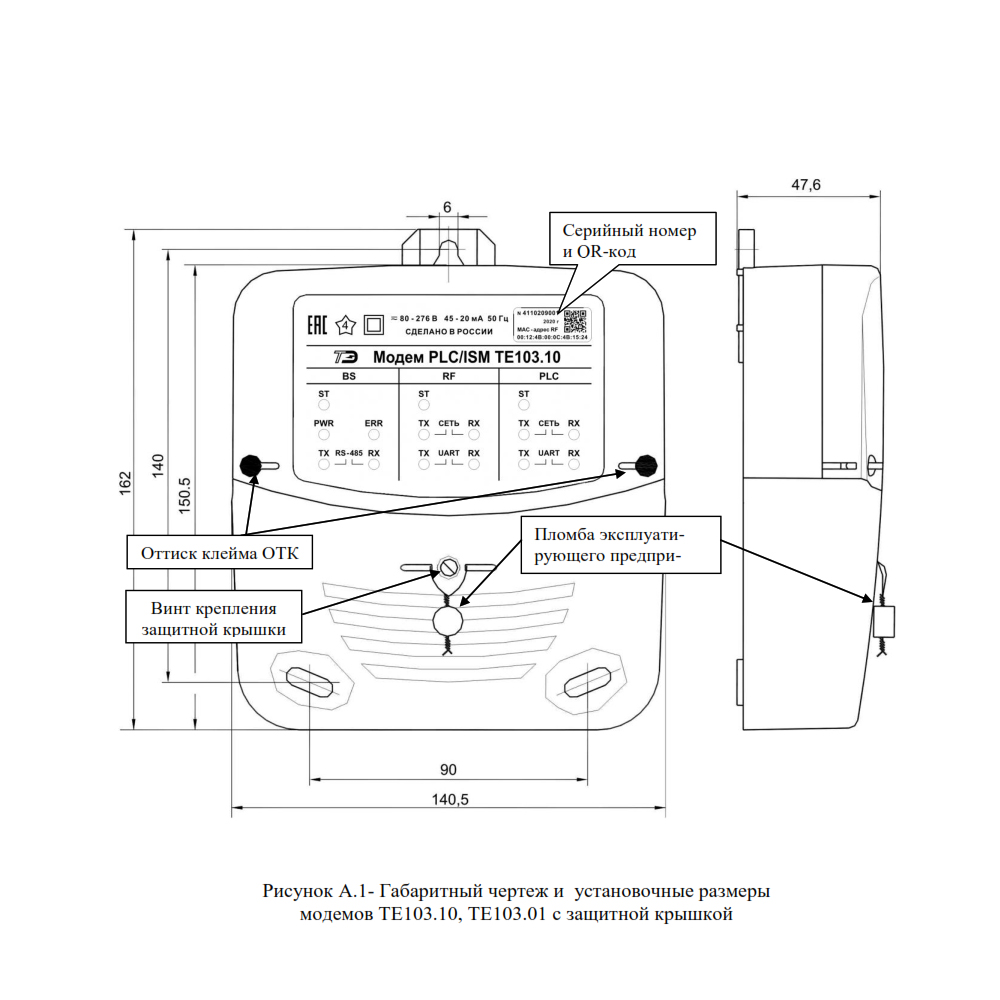

Координатор ТЕ103.10
Самостоятельное, конструктивно законченное устройство в корпусе с трехточечным креплением, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP51 по ГОСТ 14254-2015. Подключение PLC – трехфазное.

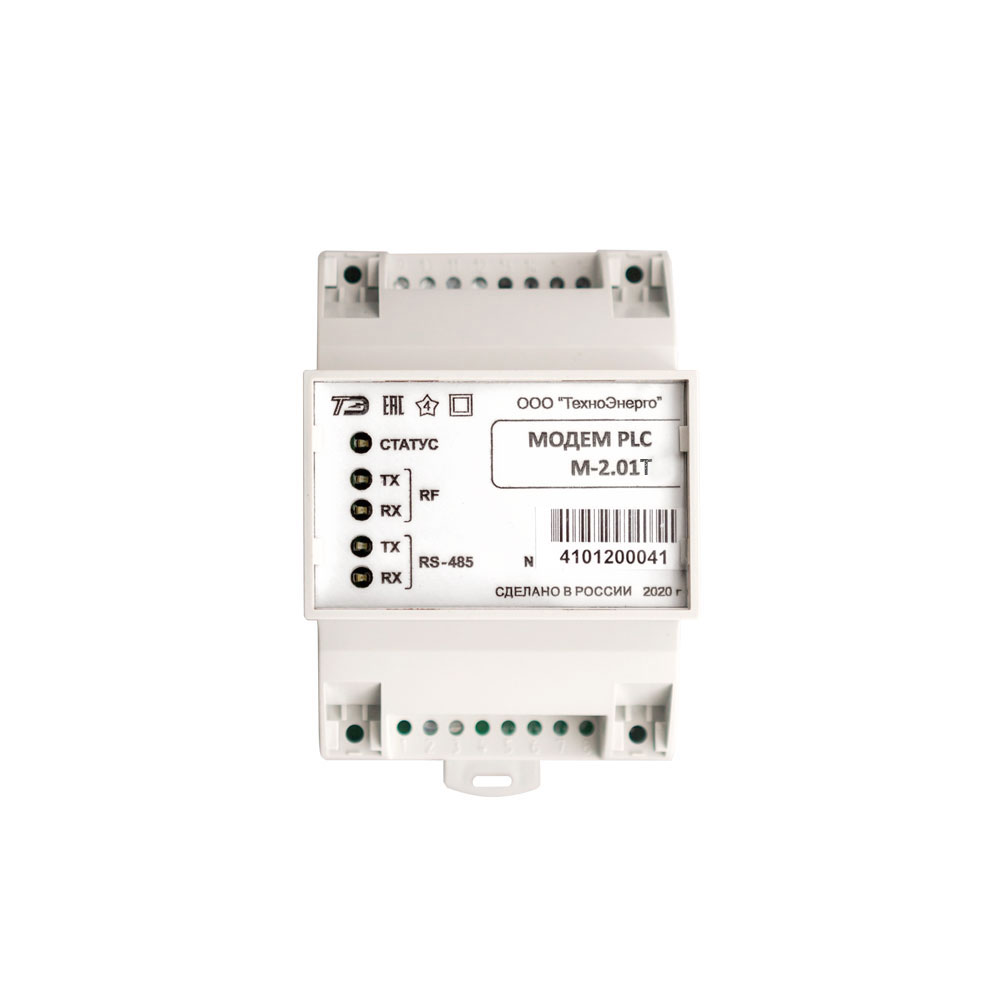

Модем PLC/ISM ТЕ103.01Д
Самостоятельное устройство для установки на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Подключение PLC – однофазное.
Модем PLC/ISM ТЕ103.01
Самостоятельное, конструктивно законченное устройство в корпусе с трехточечным креплением, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP51 по ГОСТ 14254-2015. Подключение PLC – однофазное..

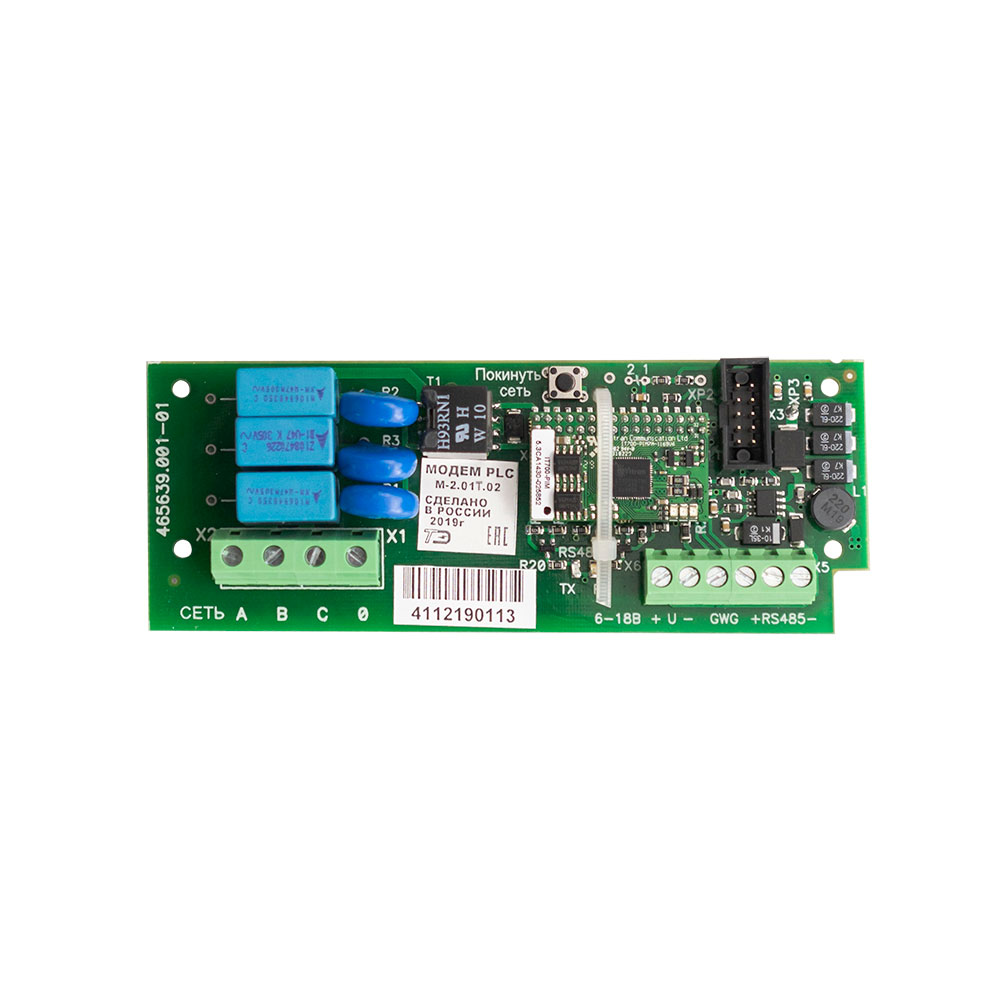

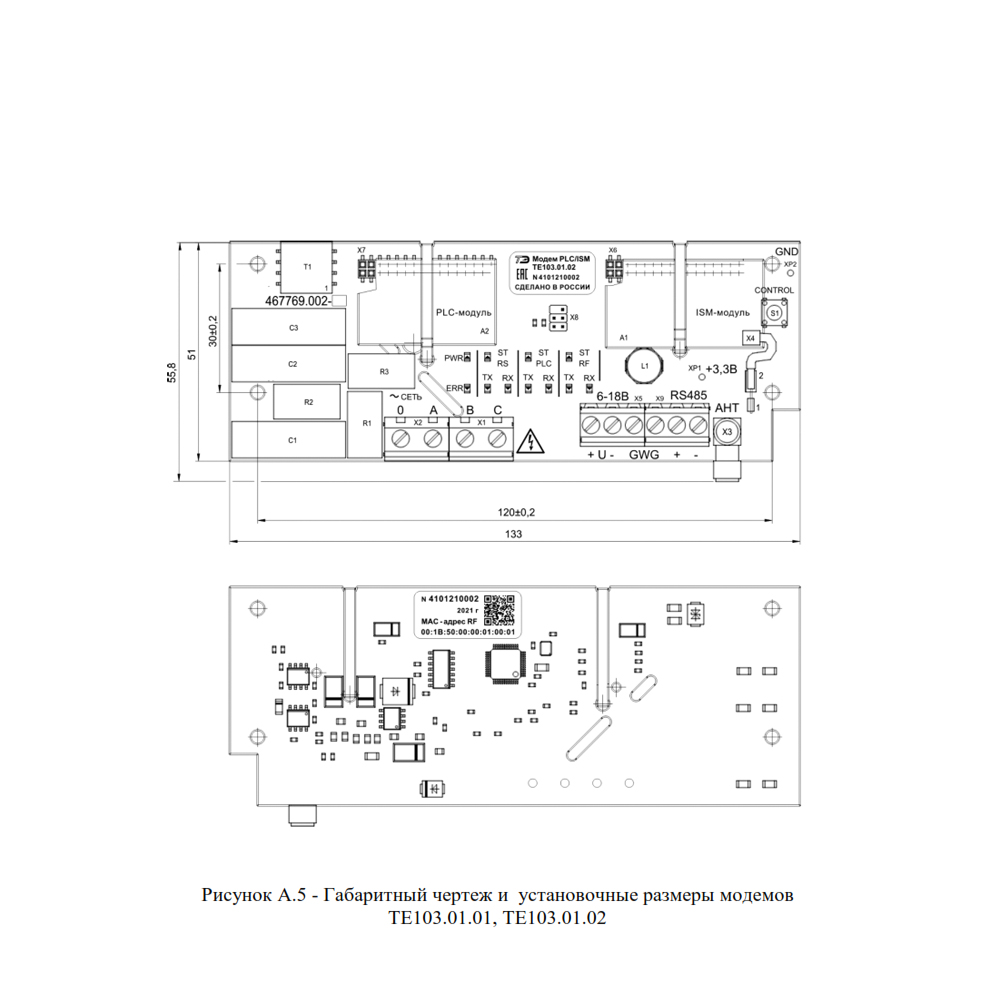

Модем PLC/ISM ТЕ103.01.01
Сменный интерфейсный модуль для установки в отсек счетчиков электроэнергии с габаритными размерами отсека сменных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ. Питание от 6 до 18 В постоянного тока. Подключение PLC – однофазное.
Модем PLC/ISM ТЕ103.01.02
Сменный интерфейсный модуль для установки в отсек счетчиков электроэнергии с габаритными размерами отсека сменных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ. Питание от 6 до 18 В постоянного тока. Подключение PLC – трехфазное.
Модем PLC/ISM ТЕ103.01.01А
Встраиваемый в счетчик интерфейсный модуль. Подключение PLC – однофазное. Не предназначен для самостоятельной поставки и поставляется только в составе счетчиков электроэнергии типов: ПСЧ-4ТМ.05МНТ, СЭБ-1ТМ.03Т, ТЕ1000, ТЕ2000 и других. -
Наименование параметра
Значение
Номинальное напряжение электропитания, В:
ТЕ103.01, ТЕ103.01Д, ТЕ103.10, ТЕ103.10Д
ТЕ103.01.01, ТЕ103.01.02Д
ТЕ103.01.01А
230 переменного тока частотой 50 Гц или 230 постоянного тока12 постоянного тока
3,3 постоянного токаДиапазон рабочих напряжений, В:
ТЕ103.01, ТЕ103.01Д, ТЕ103.10, ТЕ103.10Д
ТЕ103.01.01, ТЕ103.01.02Д
ТЕ103.01.01А
от 80 до 276 переменного или постоянного токаот 6 до 18 постоянного тока
3,3 ±5 %Предельный рабочий диапазон электропитания в аварийном режиме сети для модемов ТЕ103.01, ТЕ103.01Д, ТЕ103.10, ТЕ103.10Д от 276 до 440 переменного или постоянного тока (в течение 6 часов) Канал ISM
Спецификация радиоинтерфейса
IEEE.802.15.4
Диапазон рабочих частот, МГц
2400…2483,5
Количество частотных каналов
16
Максимальная скорость передачи данных, кбит/с
250
Выходная мощность, не более, дБм
20
Тип модуляции
O-QPSK
Режим работы
координатор/роутер
Количество поддерживаемых роутеров в сети
до 250
Топология сети
полносвязная одноранговая сеть
Маршрутизация
автоматическая, с использованием динамической оптимизации выбора маршрута
Глубина ретрансляции
до 15
Выбор частотного канала
принудительный/автоматический
Разделение сетей
принудительное, с использованием логического идентификатора и/или на основе выбора в качестве рабочих различных частотных каналов
Формирование сети
автоматическое, с использованием логического идентификатора сети
Канал PLC
Полоса частот по уровню минус 20 дБ, кГц
от 19 до 81
Вид модуляции
DCSK
Максимальный уровень выходного сигнала передатчика, дБ (мкВ)
не более 134
Скорость передачи информации на физическом уровне, бит/с
2500 (RM) или 625 (ERM)
(с автоматическим выбором скорости)Число логических подсетей в физической сети
до 800 (с автоматической или принудительной адресацией базовых станций)
Число удаленных модемов в одной логической подсети
до 1000 (с автоматической адресацией при подключении к базовой станции)
Число ретрансляций при передаче информации
до 8 по умолчанию (с автоматической маршрутизацией и оптимизацией маршрута)
Способ подключения удаленных модемов к базовой станции
автоматический по ключу подсети (Node Key), или
с разрешения верхнего уровня приложения (Application Approval)RS-485
Скорость обмена, бит/с
1200, 2400, 4800, 9600, 14400, 19200, 38400, 115200
Количество бит данных
8
Контроль четности
чет, нечет, отключен
Количество стоп-бит
1
Количество подключаемых устройств
до 32 с входным сопротивлением 12 кОм (стандартная нагрузка);
до 64 (1/2 стандартной нагрузки 24 кОм);
до 128 (1/4 стандартной нагрузки 48 кОм);до 256 с входным сопротивлением 96 кОм (1/8 стандартной нагрузки)Характеристики электропитания
Питание координатора и корпусного модема осуществляется от сети переменного тока промышленной частоты с номинальным напряжением 230В±10%
Рабочий диапазон напряжений, В
от 80 до 276
Максимальная мощность, потребляемая координатором, не превышает, В·А
12
Питание сменного интерфейсного модуля осуществляется от источника постоянного тока.
Диапазон рабочего напряжения, В
от 6 до 18
Условия эксплуатации
Температура окружающего воздуха, °C
от минус 40 до плюс 70
Относительная влажность воздуха, %
не более 90% при температуре 30°C
Атмосферное давление, кПа (мм рт. ст.) 70…106,7 (537…800) Масса, не более, кг:
ТЕ103.10, ТЕ103.01
ТЕ103.10Д, ТЕ103.01Д
ТЕ103.01.01, ТЕ103.01.02
ТЕ103.01.01А
0,450,35
0,09

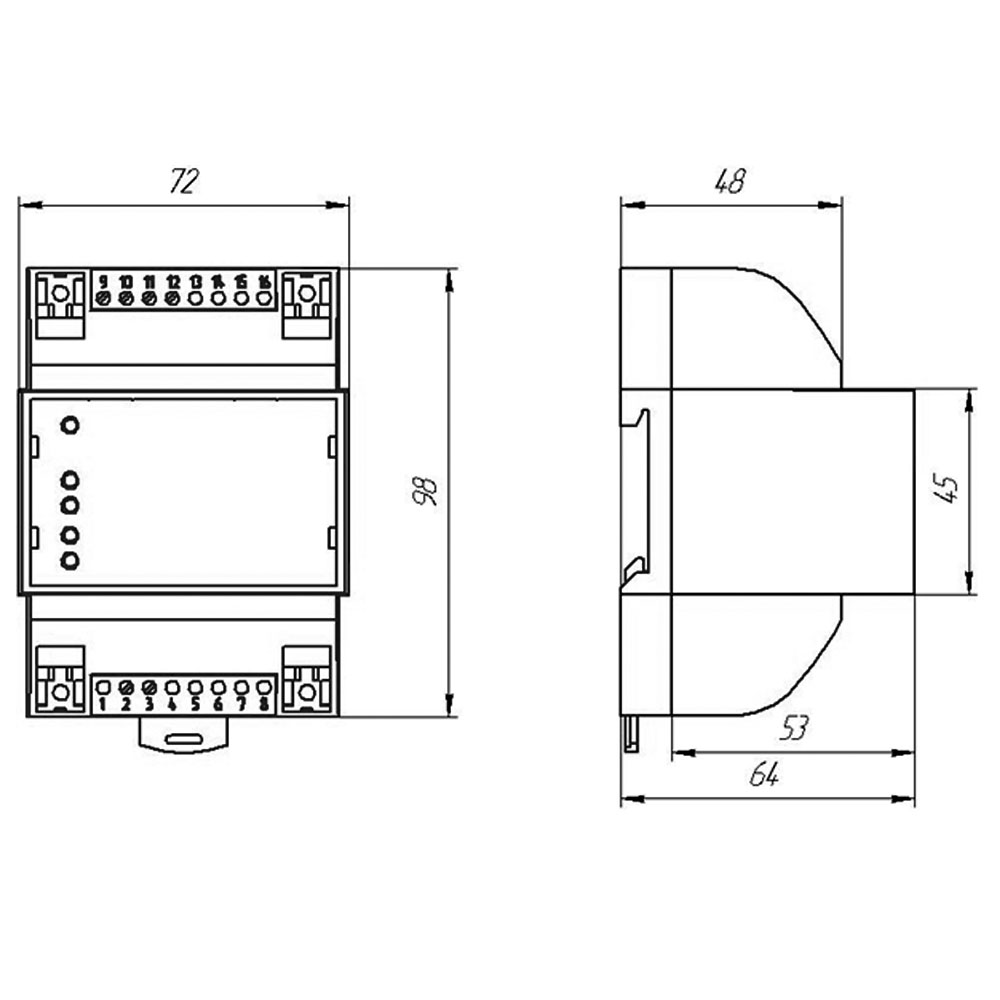

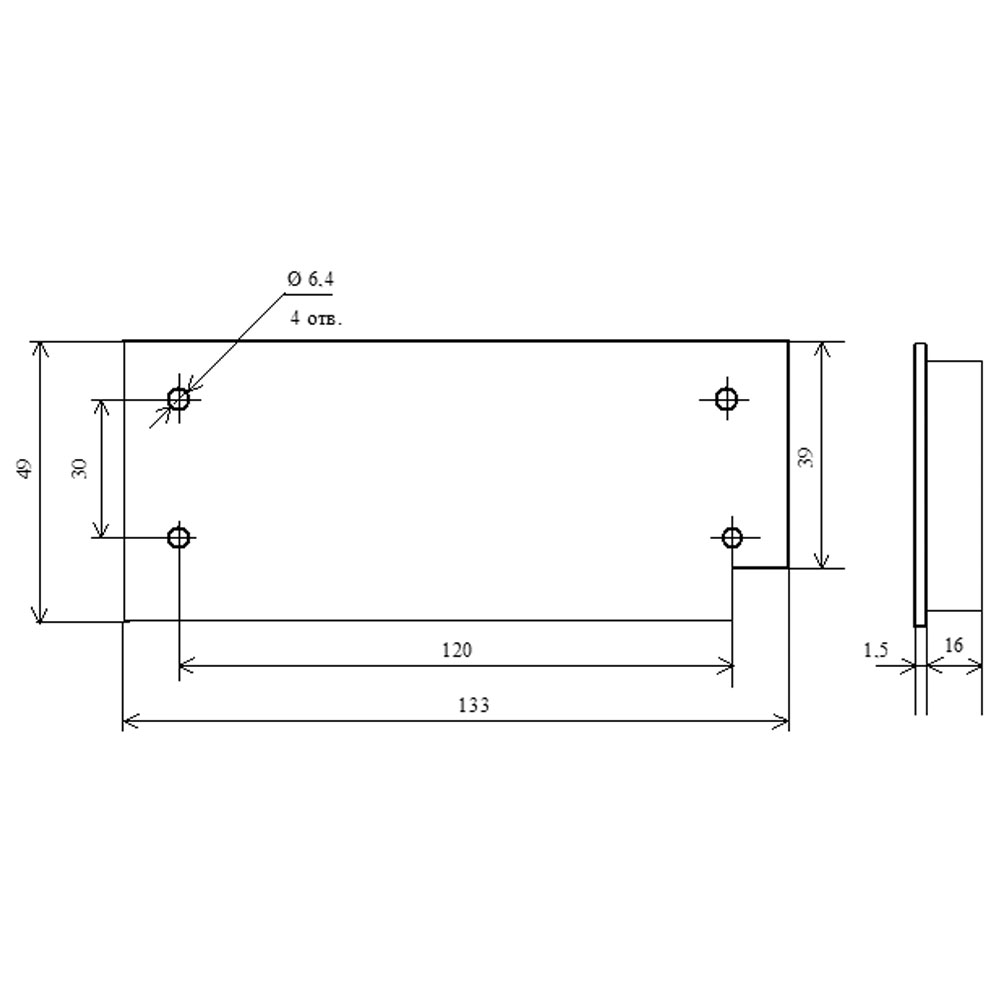

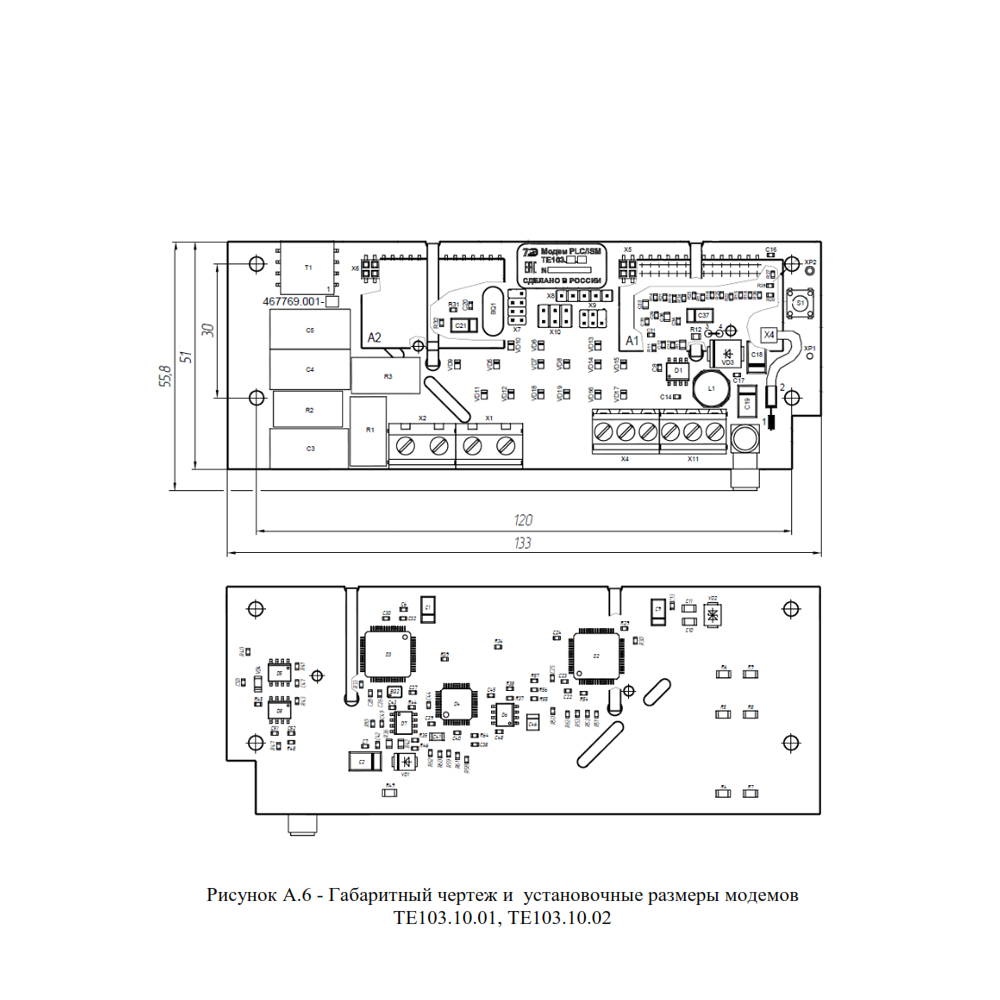

0,03Габаритные размеры, мм:
ТЕ103.10, ТЕ103.01
ТЕ103.10Д, ТЕ103.01Д
ТЕ103.01.01, ТЕ103.01.02
140,5×162×47,6108×113×65
133×57,6×19,5
-
Наименование
Исполнение
Подключение PLC
Координатор ТЕ103.10Д
(базовая станция)Самостоятельное устройство для установки на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP50 по ГОСТ 14254-2015. однофазное Координатор ТЕ103.10
(базовая станция)Самостоятельное, конструктивно законченное устройство в корпусе с трехточечным креплением, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP51 по ГОСТ 14254-2015. трехфазное Модем PLC/ISM ТЕ103.01Д
(удаленная станция)Самостоятельное устройство для установки на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP50 по ГОСТ 14254-2015.
однофазное
Модем PLC/ISM ТЕ103.01
(удаленная станция)Самостоятельное, конструктивно законченное устройство в корпусе с трехточечным креплением, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 80 до 276 В. Группа IP51 по ГОСТ 14254-2015.
однофазное
Модем PLC/ISM ТЕ103.01.01
(удаленная станция)Сменный интерфейсный модуль для установки в отсек счетчиков электроэнергии с габаритными размерами отсека сменных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ. Питание от 6 до 18 В постоянного тока.
однофазное
Модем PLC/ISM ТЕ103.01.02
(удаленная станция)Сменный интерфейсный модуль для установки в отсек счетчиков электроэнергии с габаритными размерами отсека сменных интерфейсных модулей счетчика ПСЧ-4ТМ.05МКТ.
Питание от 6 до 18 В постоянного тока.трехфазное Модем PLC/ISM ТЕ103.01.01А
(удаленная станция)Встраиваемый в счетчик интерфейсный модуль.
однофазное
-
