Модемы ISM серии M-4.03Т

Нижний Новгород, ул. Кемеровская, 3

+7 (831) 218-04-50
info@te-nn.ru
Пн-Пт 8:00-17:00

Производство счетчиков электроэнергии

и коммуникационного оборудования

Модемы предназначены для организации беспроводной сети (радиосети) передачи данных в диапазоне частот ISM 2,4 ГГц и реализуют сопряжение радиосети с узлом локальной сети стандарта RS-485/RS-232 при обеспечении возможности конфигурирования основных параметров коммуникации.

В состав модемов ISM серии М-4.03Т входят модемы:
M-4.03Т.0.112, M-4.03Т.0.102, M-4.03Т.1.112, M-4.03Т.1.102, M-4.03Т.1.012, M-4.03Т.0.102А,
M-4.03Т.1.002, M-4.03Т.1.011, M-4.03Т.1.001.

Интегрирование в ПК «Энергосфера», КТС "Энергия+", ПО "Энфорс".

Соответствие требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»:
- ЕАЭС № RU Д-RU.АЖ40.В.00671/20 (для моделей М-4.03Т.0.112, М-4.03Т.0.102, М-4.03Т.0.102А);
- ЕАЭС № RU Д-RU.АЖ40.В.00675/20 (для моделей М-4.03Т.1.112, М-4.03Т.1.102, М-4.03Т.1.012, М-4.03Т.1.002, М-4.03Т.1.011, М-4.03Т.1.001).
Модемы предназначены для организации беспроводной сети (радиосети) передачи данных в диапазоне частот ISM 2,4 ГГц и реализуют сопряжение радиосети с узлом локальной сети стандарта RS-485/RS-232 при обеспечении возможности конфигурирования основных параметров коммуникации.

Модемы ISM серии М-4.03Т могут использоваться как связной аксессуар в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).
- Модемы серии М-4.03Т соответствуют требованиям безопасности по ГОСТ IEC 60950-1-2014 (IEC 60950-1:2013), класс защиты II.
- Возможность использования как внутренних, так и внешних антенн.
- Устройство индикации на основе одиночных светодиодных индикаторов для отображения текущего состояния.
- Устойчивость к климатическим воздействиям.

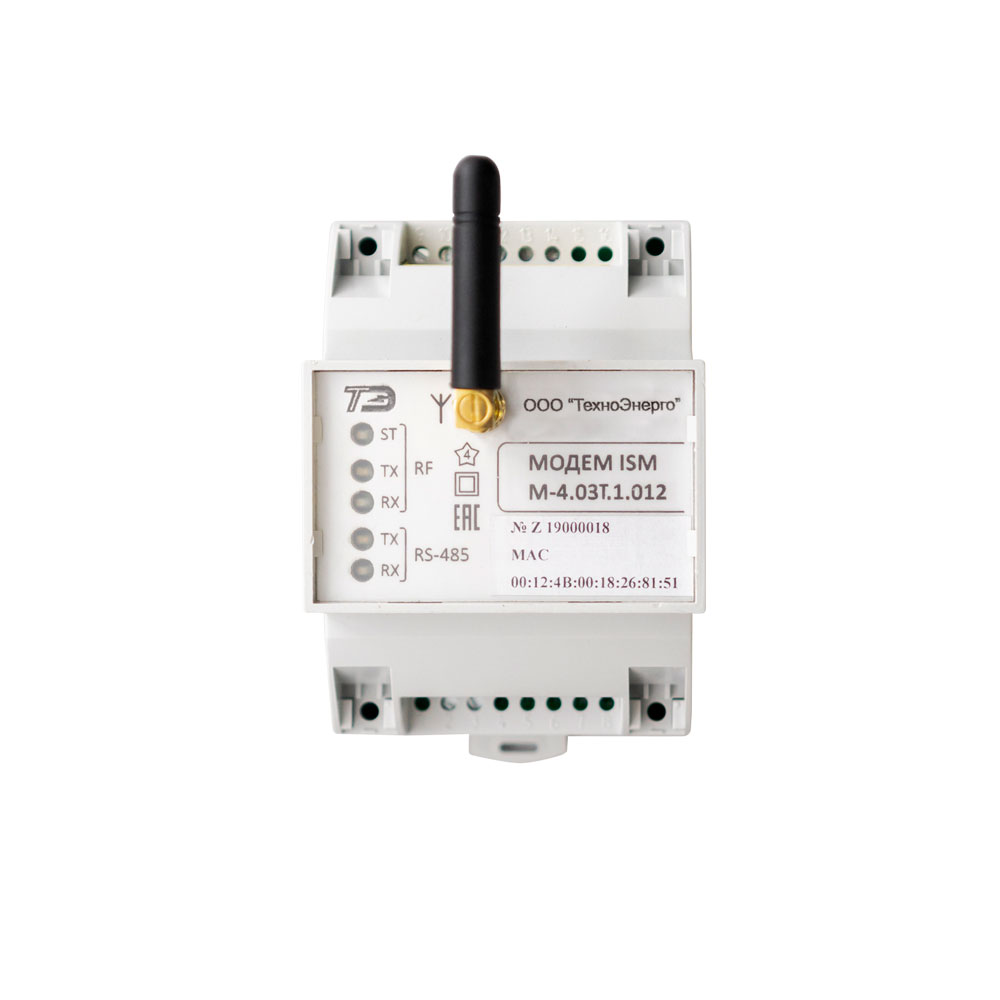

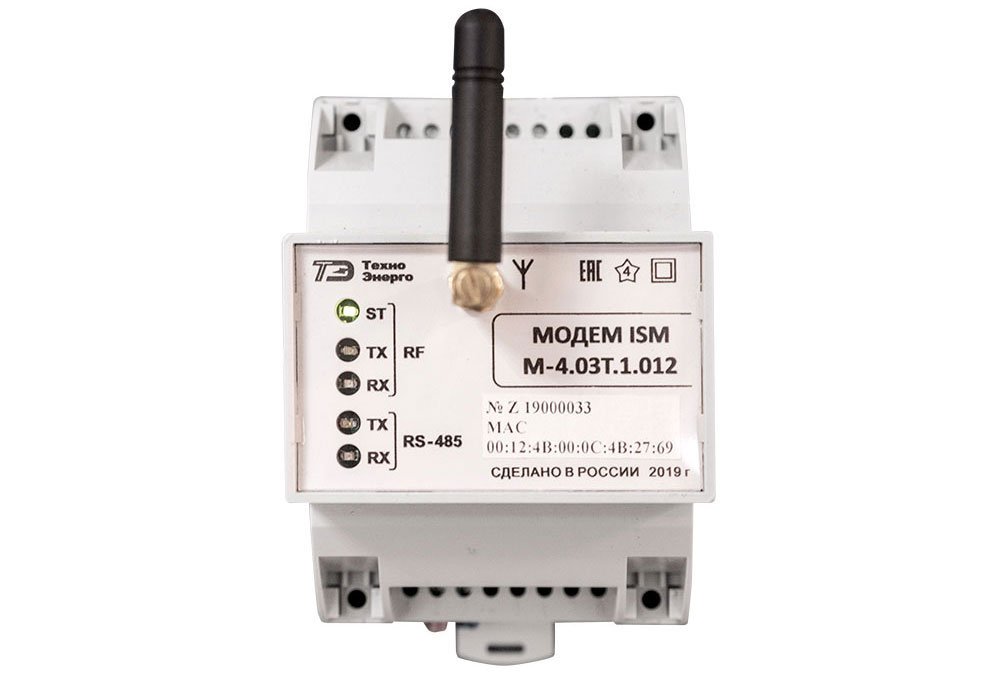

Модемы M-4.03Т.1.112, M-4.03Т.1.102, M-4.03Т.1.012, M-4.03Т.1.002, M-4.03Т.1.011, M-4.03Т.1.001 являются конструктивно законченными устройствами, предназначенными для самостоятельной поставки, с креплением на DIN-рейку, со встроенным блоком питания и с питанием от сети переменного тока в широком диапазоне напряжений. Корпус модема по степени защиты от проникновения воды и посторонних предметов соответствует степени IР20 согласно ГОСТ 14254-2015.

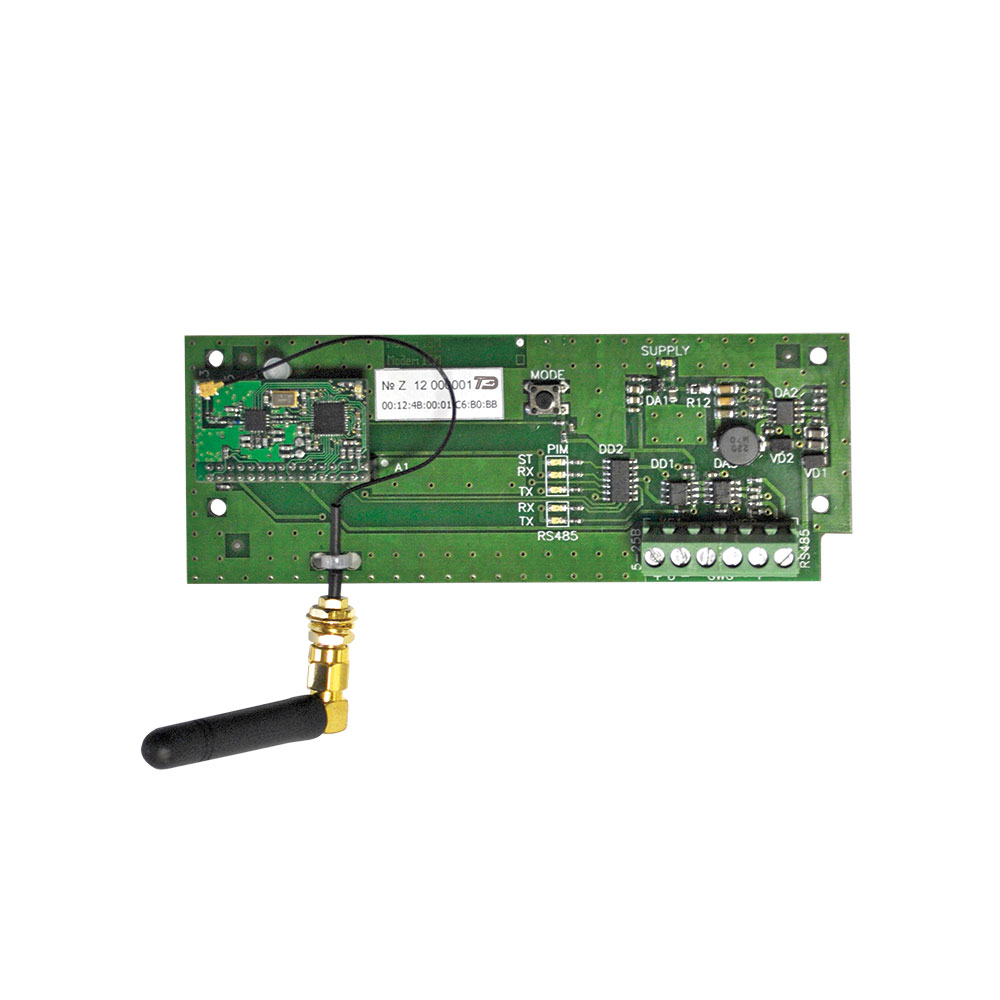

Модемы M-4.03Т.0.112, M-4.03Т.0.102 являются одноплатными бескорпусными устройствами самостоятельной поставки, предназначенными для установки в счетчики электроэнергии с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчиков ПСЧ-4ТМ.05МКТ, с питанием от внешнего источника постоянного напряжения в широком диапазоне напряжений.

Модем M-4.03Т.0.102А является одноплатным устройством несамостоятельной поставки, предназначенный для встраивания в счетчики электроэнергии с питанием от источника питания счетчика.
- Формирование и поддержание радиосети для организации двунаправленного обмена данными между управляющей системой и рассредоточенными счетчиками электроэнергии.
- Автоматическая маршрутизация пакетов с использованием механизмов ретрансляции и динамической адаптации к условиям окружающей среды (спецификация ZigBee PRO).
- Дистанционное и локальное конфигурирование параметров коммуникации.
- Аппаратная перезагрузка модема (только для роутеров).
- Индикация режимов работы.

Наименование величины	Значение
	M-4.03Т.1.112, M-4.03Т.1.102, M-4.03Т.1.012, M-4.03Т.1.002, M-4.03Т.1.011, M-4.03Т.1.001	M-4.03Т.0.112, M-4.03Т.0.102	M-4.03Т.0.102А
Электропитание:	Однофазная сеть переменного тока 230 В	Постоянный ток	Постоянный ток 3,3 В
диапазон рабочих напряжений, В	от 85 до 265	от 5 В до 25	от 3,2 до 3,4
Максимальная мощность, В·А, не более	1,5
Ток, потребляемый модемами, при номинальном напряжении питания 6 В: средний ток, мА, не более		50
максимальный (импульсный) ток, мА, не более		200
Радиоинтерфейс
Физический уровень: Спецификация	IEEE.802.15.4
Диапазон рабочих частот, МГц	2400…2483,5
Количество частотных каналов	16
Максимальная скорость передачи данных, кбит/с	250
Выходная мощность, дБм, не более	20
Тип модуляции	O-QPSK
Сетевой уровень: Спецификация	ZigBee PRO
Топология сети	полносвязная одноранговая сеть
Маршрутизация	автоматическая, с использованием динамической оптимизации выбора маршрута
Количество узлов	1 координатор/до 250 роутеров
Глубина ретрансляции	до 15
Выбор частотного канала	принудительный/автоматический
Разделение сетей	принудительное, с использованием логического идентификатора и/или на основе выбора в качестве рабочих различных частотных каналов
Формирование сети	автоматическое, с использованием логического идентификатора сети
Локальный коммуникационный интерфейс*			Интерфейс UART, дуплексный режим работы, без возможности использования аппаратного контроля обмена со скоростью передачи данных до 115200 бит/с
Тип интерфейса	RS–485
Скорость передачи данных, бит/сек	1200, 2400, 4800, 9600, 14400, 19200, 38400, 115200
Количество бит в слове	8
Количество стоповых бит	1,2
Контроль четности	чет, нечет, отключен
Параметр пакетирования**, мс	от 0 до 255
Количество подключаемых устройств	256 (устройств с 1/8 единичной нагрузки)
Аппаратный контроль обмена	M-4.03Т.1.012, M-4.03Т.1.002
Локальный коммуникационный интерфейс*
Тип интерфейса	RS–232
Скорость передачи данных, бит/сек	1200, 2400, 4800, 9600, 14400, 19200, 38400, 115200
Количество бит в слове	8
Количество стоповых бит	1,2
Контроль четности	чет, нечет, отключен
Аппаратный контроль обмена	нет
Масса, не более, г	150	55	0,015

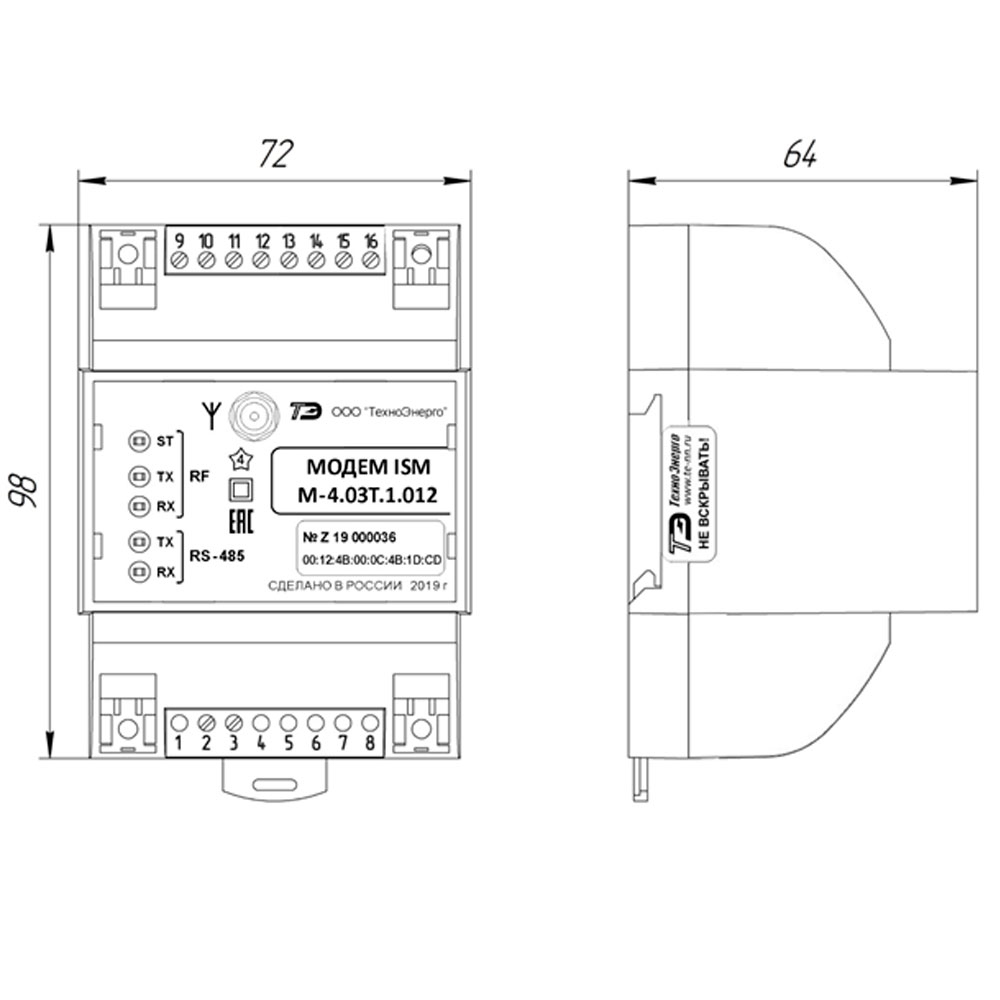

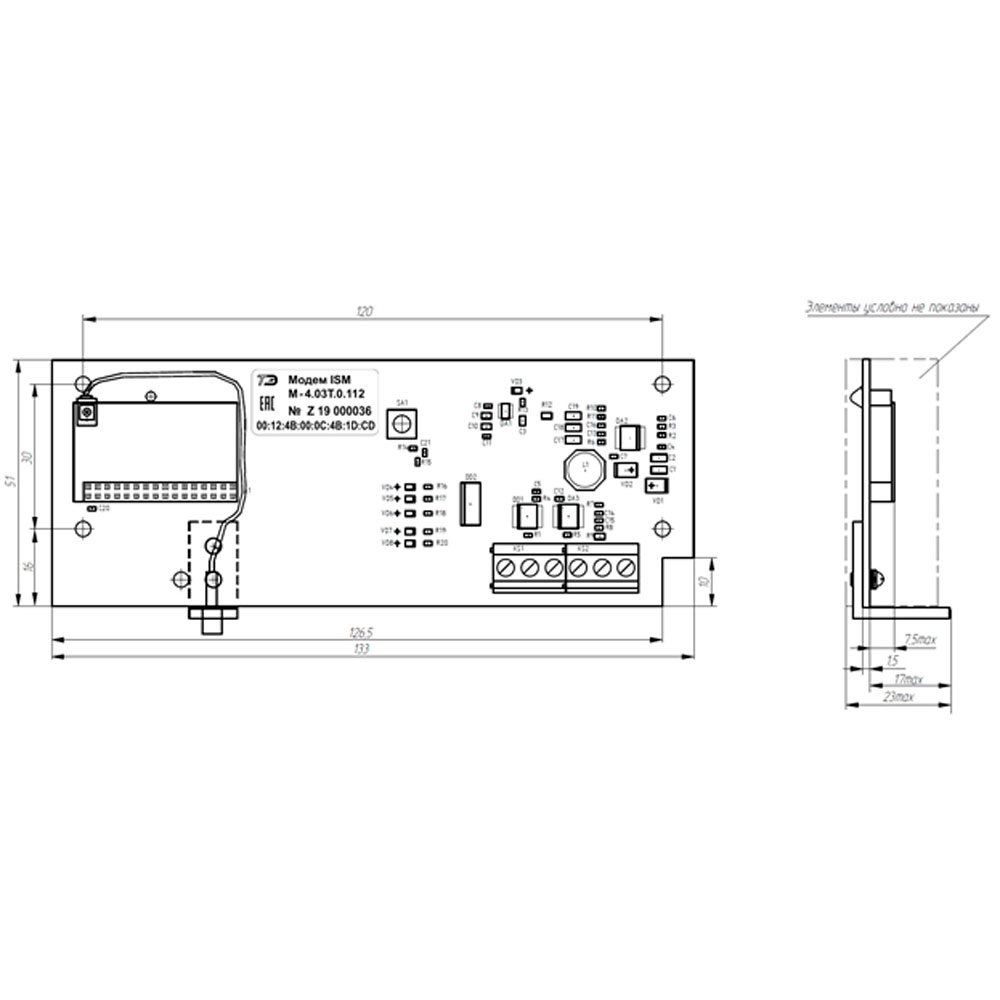

Габаритные размеры, не более, мм	98x72x69	133x51x23	20,5х34х9
Рабочие условия эксплуатации: температура окружающего воздуха,°С относительная влажность, % давление, кПа (мм. рт. ст.)	от минус 40 до плюс 60 до 90 при 30 °С от 70 до 106,7 (от 537 до 800)

* В зависимости от варианта исполнения модем имеет интерфейс RS-485 или RS-232.
** Параметр пакетирования применим только для роутеров.

Наименование	Функциональное назначение	Интерфейс	Тип антенны
Модем ISM M-4.03Т.0.112	роутер	RS-485	внешняя
Модем ISM M-4.03Т.0.102	роутер	UART	внутренняя
Модем ISM M-4.03Т.0.102А	роутер	RS-485	внутренняя
Модем ISM M-4.03Т.1.112	роутер	RS-485	внешняя
Модем ISM M-4.03Т.1.102	роутер	RS-485	внутренняя
Модем ISM M-4.03Т.1.012	координатор	RS-485	внешняя
Модем ISM M-4.03Т.1.002	координатор	RS-485	внутренняя
Модем ISM M-4.03Т.1.011	координатор	RS-232	внешняя
Модем ISM M-4.03Т.1.001	координатор	RS-232	внутренняя

- Декларации соответствия техническому регламенту Таможенного союза (ТР ТС)
- Руководство по эксплуатации

Соответствие требованиям технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»:
- ЕАЭС № RU Д-RU.АЖ40.В.00671/20 (для моделей М-4.03Т.0.112, М-4.03Т.0.102, М-4.03Т.0.102А);
- ЕАЭС № RU Д-RU.АЖ40.В.00675/20 (для моделей М-4.03Т.1.112, М-4.03Т.1.102, М-4.03Т.1.012, М-4.03Т.1.002, М-4.03Т.1.011, М-4.03Т.1.001).
Модемы предназначены для организации беспроводной сети (радиосети) передачи данных в диапазоне частот ISM 2,4 ГГц и реализуют сопряжение радиосети с узлом локальной сети стандарта RS-485/RS-232 при обеспечении возможности конфигурирования основных параметров коммуникации.

Модемы ISM серии М-4.03Т могут использоваться как связной аксессуар в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).
- Модемы серии М-4.03Т соответствуют требованиям безопасности по ГОСТ IEC 60950-1-2014 (IEC 60950-1:2013), класс защиты II.
- Возможность использования как внутренних, так и внешних антенн.
- Устройство индикации на основе одиночных светодиодных индикаторов для отображения текущего состояния.
- Устойчивость к климатическим воздействиям.
Модемы M-4.03Т.1.112, M-4.03Т.1.102, M-4.03Т.1.012, M-4.03Т.1.002, M-4.03Т.1.011, M-4.03Т.1.001 являются конструктивно законченными устройствами, предназначенными для самостоятельной поставки, с креплением на DIN-рейку, со встроенным блоком питания и с питанием от сети переменного тока в широком диапазоне напряжений. Корпус модема по степени защиты от проникновения воды и посторонних предметов соответствует степени IР20 согласно ГОСТ 14254-2015.

Модемы M-4.03Т.0.112, M-4.03Т.0.102 являются одноплатными бескорпусными устройствами самостоятельной поставки, предназначенными для установки в счетчики электроэнергии с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчиков ПСЧ-4ТМ.05МКТ, с питанием от внешнего источника постоянного напряжения в широком диапазоне напряжений.

Модем M-4.03Т.0.102А является одноплатным устройством несамостоятельной поставки, предназначенный для встраивания в счетчики электроэнергии с питанием от источника питания счетчика.
- Формирование и поддержание радиосети для организации двунаправленного обмена данными между управляющей системой и рассредоточенными счетчиками электроэнергии.
- Автоматическая маршрутизация пакетов с использованием механизмов ретрансляции и динамической адаптации к условиям окружающей среды (спецификация ZigBee PRO).
- Дистанционное и локальное конфигурирование параметров коммуникации.
- Аппаратная перезагрузка модема (только для роутеров).
- Индикация режимов работы.

Наименование величины	Значение
	M-4.03Т.1.112, M-4.03Т.1.102, M-4.03Т.1.012, M-4.03Т.1.002, M-4.03Т.1.011, M-4.03Т.1.001	M-4.03Т.0.112, M-4.03Т.0.102	M-4.03Т.0.102А
Электропитание:	Однофазная сеть переменного тока 230 В	Постоянный ток	Постоянный ток 3,3 В
диапазон рабочих напряжений, В	от 85 до 265	от 5 В до 25	от 3,2 до 3,4
Максимальная мощность, В·А, не более	1,5
Ток, потребляемый модемами, при номинальном напряжении питания 6 В: средний ток, мА, не более		50
максимальный (импульсный) ток, мА, не более		200
Радиоинтерфейс
Физический уровень: Спецификация	IEEE.802.15.4
Диапазон рабочих частот, МГц	2400…2483,5
Количество частотных каналов	16
Максимальная скорость передачи данных, кбит/с	250
Выходная мощность, дБм, не более	20
Тип модуляции	O-QPSK
Сетевой уровень: Спецификация	ZigBee PRO
Топология сети	полносвязная одноранговая сеть
Маршрутизация	автоматическая, с использованием динамической оптимизации выбора маршрута
Количество узлов	1 координатор/до 250 роутеров
Глубина ретрансляции	до 15
Выбор частотного канала	принудительный/автоматический
Разделение сетей	принудительное, с использованием логического идентификатора и/или на основе выбора в качестве рабочих различных частотных каналов
Формирование сети	автоматическое, с использованием логического идентификатора сети
Локальный коммуникационный интерфейс*			Интерфейс UART, дуплексный режим работы, без возможности использования аппаратного контроля обмена со скоростью передачи данных до 115200 бит/с
Тип интерфейса	RS–485
Скорость передачи данных, бит/сек	1200, 2400, 4800, 9600, 14400, 19200, 38400, 115200
Количество бит в слове	8
Количество стоповых бит	1,2
Контроль четности	чет, нечет, отключен
Параметр пакетирования**, мс	от 0 до 255
Количество подключаемых устройств	256 (устройств с 1/8 единичной нагрузки)
Аппаратный контроль обмена	M-4.03Т.1.012, M-4.03Т.1.002
Локальный коммуникационный интерфейс*
Тип интерфейса	RS–232
Скорость передачи данных, бит/сек	1200, 2400, 4800, 9600, 14400, 19200, 38400, 115200
Количество бит в слове	8
Количество стоповых бит	1,2
Контроль четности	чет, нечет, отключен
Аппаратный контроль обмена	нет
Масса, не более, г	150	55	0,015
Габаритные размеры, не более, мм	98x72x69	133x51x23	20,5х34х9
Рабочие условия эксплуатации: температура окружающего воздуха,°С относительная влажность, % давление, кПа (мм. рт. ст.)	от минус 40 до плюс 60 до 90 при 30 °С от 70 до 106,7 (от 537 до 800)

Наименование	Функциональное назначение	Интерфейс	Тип антенны
Модем ISM M-4.03Т.0.112	роутер	RS-485	внешняя
Модем ISM M-4.03Т.0.102	роутер	UART	внутренняя
Модем ISM M-4.03Т.0.102А	роутер	RS-485	внутренняя
Модем ISM M-4.03Т.1.112	роутер	RS-485	внешняя
Модем ISM M-4.03Т.1.102	роутер	RS-485	внутренняя
Модем ISM M-4.03Т.1.012	координатор	RS-485	внешняя
Модем ISM M-4.03Т.1.002	координатор	RS-485	внутренняя
Модем ISM M-4.03Т.1.011	координатор	RS-232	внешняя
Модем ISM M-4.03Т.1.001	координатор	RS-232	внутренняя

- Декларации соответствия техническому регламенту Таможенного союза (ТР ТС)
- Руководство по эксплуатации
