Модемы PLC M-2.01Т, М-2.01Т.01, М-2.01Т.02, М-2.01Т.01А

Модемы предназначены для сопряжения низковольтных электрических сетей передачи данных с локальной сетью объекта стандарта RS-485 для целей осуществления удаленного доступа к счетчикам электроэнергии, контроллерам или другим средствам измерения и управления, расположенным на объекте и объединенным в локальную сеть.

Интегрирование в ПК «Энергосфера», КТС "Энергия+", ПО "Энфорс", ПО "Пирамида 2.0" (через контроллер серии SM160).

Соответствие стандарту CENELEC A.
Декларация о соответствии требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Модемы предназначены для сопряжения низковольтных электрических сетей передачи данных с локальной сетью объекта стандарта RS-485 для целей осуществления удаленного доступа к счетчикам электроэнергии, контроллерам или другим средствам измерения и управления, расположенным на объекте и объединенным в локальную сеть.

Модемы серии PLC M-2.01Т могут использоваться как сетевые каналообразующие устройства в составе распределенных автоматизированных систем контроля и учета электроэнергии (АСКУЭ) с поддержкой стека протоколов Y-NET фирмы Yitran.

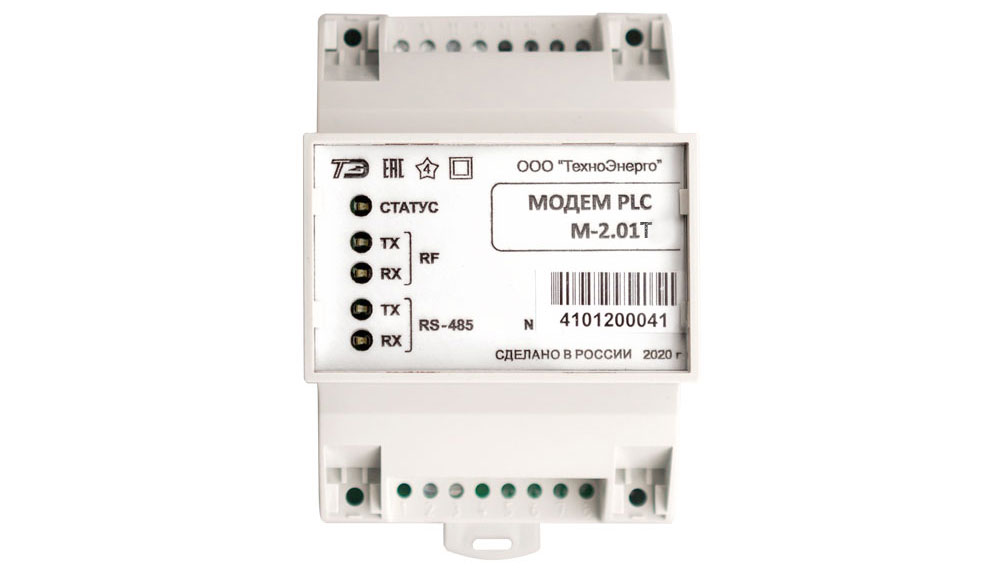

- Модем М-2.01Т представляет собой конструктивно законченное устройство с возможностью установки на DIN-рейку типа ТН35 по ГОСТ Р МЭК 60715-2003.
- Корпус модема M-2.01Т по степени защиты от проникновения воды и посторонних предметов соответствует степени IР20 по ГОСТ 14254-2015.
- Модемы М-2.01Т.01 и М-2.01Т.02 являются одноплатными устройствами, встраиваются в корпус счетчиков электроэнергии серий: ТЕ3000, ПСЧ-4ТМ.05МКТ, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МНТ, ПСЧ-4ТМ.05МН.
- Модемы серии М-2.01Т соответствуют требованиям безопасности по ГОСТ Р МЭК 60950-2002,
  класс защиты II.
- Модем М-2.01Т.01А представляет собой модуль PLC, предназначенный для встраивания в счётчики электроэнергии.
- Обмен данными между управляющей программой и счетчиками электроэнергии.
- Ретрансляция данных.
- Поддержка трехуровневого стека протоколов Y-NET.
- Формирование древовидной сети передачи данных с автоматической адресацией и маршрутизацией узлов сети.
- Обслуживание и оптимизация маршрутов.
Модемы могут конфигурироваться и работать в электрической сети как удаленные станции или как базовые станции, образуя сеть передачи данных древовидной структуры. Базовая станция является координатором сети и образует корень дерева. Удаленные станции являются узлами сети и подключаются к базовой станции либо непосредственно, либо через соседние удаленные станции, выполняющие функцию ретрансляторов.

Наименование величины	Значение
Напряжение питания М-2.01Т (питание от электрической сети переменного тока с частотой 50 Гц): номинальное напряжение, В рабочий диапазон напряжений, В предельный диапазон напряжений, В	230 от 85 до 265 от 0 до 440
Диапазон напряжений питания М-2.01Т.01 и М-2.01Т.02, В	от 6 до 18
Напряжение питания М-2.01Т.01А, В	3,3 ±5 %
Потребляемая мощность М-2.01Т в диапазоне рабочих напряжений, не более, Вт (В·А)	2 (10)
Ток потребления в диапазоне рабочих напряжений не более, мА: М-2.01Т.01, М-2.01Т.02 М-2.01Т.01А	450 150
Параметры информационного сигнала в электрической сети:
полоса частот, кГц	от 19 до 81
вид модуляции	DCSK
максимальный уровень выходного сигнала передатчика, дБ (мкВ)	не более 134
скорость передачи информации на физическом уровне, бит/с	2500 (RM) или 625 (ERM) (с автоматическим выбором скорости)
Сетевые параметры:
число логических подсетей в физической сети	до 800 (с автоматической или принудительной адресацией базовых станций)
число удаленных модемов в одной логической подсети	до 2000 (с автоматической адресацией при подключении к базовой станции)
число ретрансляций при передаче информации	до 7 по умолчанию (с автоматической маршрутизацией и оптимизацией маршрута)
способ подключения удаленных модемов к базовой станции	автоматический по ключу подсети (Node Key) или с разрешения верхнего уровня приложения (Application Approval)
максимальный объем полезной информации в одном пакете передачи, байт	не более 87
Характеристики интерфейса RS-485:
скорость обмена, бит/с	300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 76800, 115200 с битом контроля нечетности или без него
количество подключаемых устройств	до 32 с входным сопротивлением 12 кОм (стандартная нагрузка) до 256 с входным сопротивлением 96 кОм (1/8 стандартной нагрузки)
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от минус 40 до плюс 70
относительная влажность, %	до 90 при 30 °С
давление, кПа (мм. рт. ст.)	от 70 до 106,7 (от 537 до 800)
Гарантийный срок эксплуатации, месяцев	36
Средняя наработка до отказа, час	90000
Средний срок службы, лет	30
Время восстановления, час	2
Масса не более, кг М-2.01Т М-2.01Т.01, М-2.01Т.02 М-2.01Т.01А	0,55 0,2 0,005
Габаритные размеры, мм: М-2.01Т М-2.01Т.01, М-2.01Т.02 М-2.01Т.01А	72х98х64 133х49х17,5 32,5х20х9

Условное обозначение	Конструктивное исполнение	Напряжение питания (номинальное)	Тип сигнального согласующего устройства	Режим работы «Базовая станция»	Режим работы «Удалённая станция»
Модем PLC M-2.01Т	В корпусе	~ 230 В	Однофазное	Да	Да
Модем PLC M-2.01Т.01	Без корпуса	= (6-18) В	Однофазное	Нет	Да
Модем PLC M-2.01Т.02	Без корпуса	= (6-18) В	Трёхфазное	Нет	Да
Модем PLC М-2.01Т.01А	Без корпуса	=3,3 В	Однофазное	Нет	Да

- Руководство по эксплуатации
