Модемы предназначены для сопряжения сети Ethernet с сетью RS-485 объекта с целью осуществления удаленного доступа со стороны центра управления и сбора данных через сеть Ethernet (далее диспетчерского центра) к счетчикам электроэнергии, контроллерам или другим устройствам объекта, подключенных к интерфейсу RS-485 модема.

Модемы Ethernet серии М-3.01Т могут использоваться как связной аксессуар в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ) в режиме клиента или сервера TCP/IP.

• Модемы серии М-3.01Т соответствуют требованиям безопасности по ГОСТ IEC 60950-1-2014 (IEC 60950-1:2013), класс защиты II.
• Способ монтажа:
  модем М-3.01Т устанавливается на DIN-рейку;
  модемы М-3.01Т.01 и М-3.01Т.03А устанавливается в штатное место в корпусе счетчика электроэнергии.
• Модемы имеют устройство индикации на основе одиночных светодиодных индикаторов для отображения текущего состояния.
• Устойчивость к климатическим воздействиям.

Модем М-3.01Т является конструктивно законченным устройством, предназначенным для самостоятельной поставки, с креплением на DIN-рейку, со встроенным блоком питания и с питанием от сети переменного или постоянного тока в широком диапазоне напряжений.

Модем М-3.01Т.01 является одноплатным устройством, предназначенным для самостоятельной поставки, для установки в счетчики электроэнергии с питанием от внешнего источника постоянного напряжения.

Модем М-3.01Т.03А является одноплатным устройством, непредназначенным для самостоятельной поставки, для встраивания в счетчики электроэнергии.

• Осуществление информационного обмена по протоколу TCP/IP при работе модема в режимах TCP-сервер или TCP-клиент.
• Осуществление конфигурирования дистанционно через web-интерфейс.


Наименование величины	Значение
Номинальное напряжение сетевого электропитания:
М-3.01Т	230 В переменного тока частотой 50 Гц или постоянного тока
М-3.01Т.01	6 В постоянного тока
Установленный рабочий диапазон напряжений сетевого электропитания:
М-3.01Т	(85-265) В переменного тока частотой 50 Гц или постоянного тока
М-3.01Т.01	(5-25) В постоянного тока
Максимальные потребляемый ток при номинальном напряжении электропитания, мА:
М-3.01Т	10
М-3.01Т.01	200
Характеристики интерфейса Ethernet:
режим работы	клиент или сервер TCP/IP
скорость обмена, Мбит/с	до 10
спецификация	10BASE-T
коммуникационные протоколы	TCP/IP, HTTP, ICMP (ping)
максимальный размер буфера    приема/передачи, байт	255
Характеристики интерфейса RS-485:
формат информационного байта	конфигурируемый: восьмибитный формат с битом контроля нечетности, четности и без него
скорость передачи информацией, бит/с	конфигурируемая: 110, 300, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200
количество подключаемых устройств	до 32 (стандартной нагрузки 12 кОм) до 64 (1/2 стандартной нагрузки 24 кОм) до 128 (1/4 стандартной нагрузки 48 кОм) до 256 (1/8 стандартной нагрузки 96 кОм)
максимальный размер буфера    приема/передачи, байт	255
Рабочие условия эксплуатации: температура окружающего воздуха,°С относительная влажность, % давление, кПа (мм. рт. ст.)	от минус 40 до плюс 60 до 90 при 30 °С от 70 до 106,7 (от 537 до 800)
Помехоэмиссия	ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б
Помехоустойчивость	ТР ТС 020/2011, ГОСТ CISPR 24-2013, критерий качества функционирования А
Диэлектрическая прочность изоляции:
цепи сетевого электропитания (М-3.01Т)	6000 В импульсное напряжение
между цепями сетевого электропитания и интерфейсными    цепями (М-3.01Т)	4000 В переменного тока (среднеквадратическое значение) в течение 1 минуты
между цепями интерфейса Ethernet и    RS-485 (М-3.01Т, М-3.01Т.01)	1500 В переменного тока (среднеквадратическое значение) в течение 1 минуты
между цепями интерфейса Ethernet и остальными цепями    (М-3.01Т.03А)	4000 В переменного тока (среднеквадратическое значение) в течение 1 минуты
Средняя наработка до отказа, ч	90000
Средний срок службы, лет	30
Время восстановления, ч	2
Масса, кг:    М-3.01Т    М-3.01Т.01	0,14 0,07

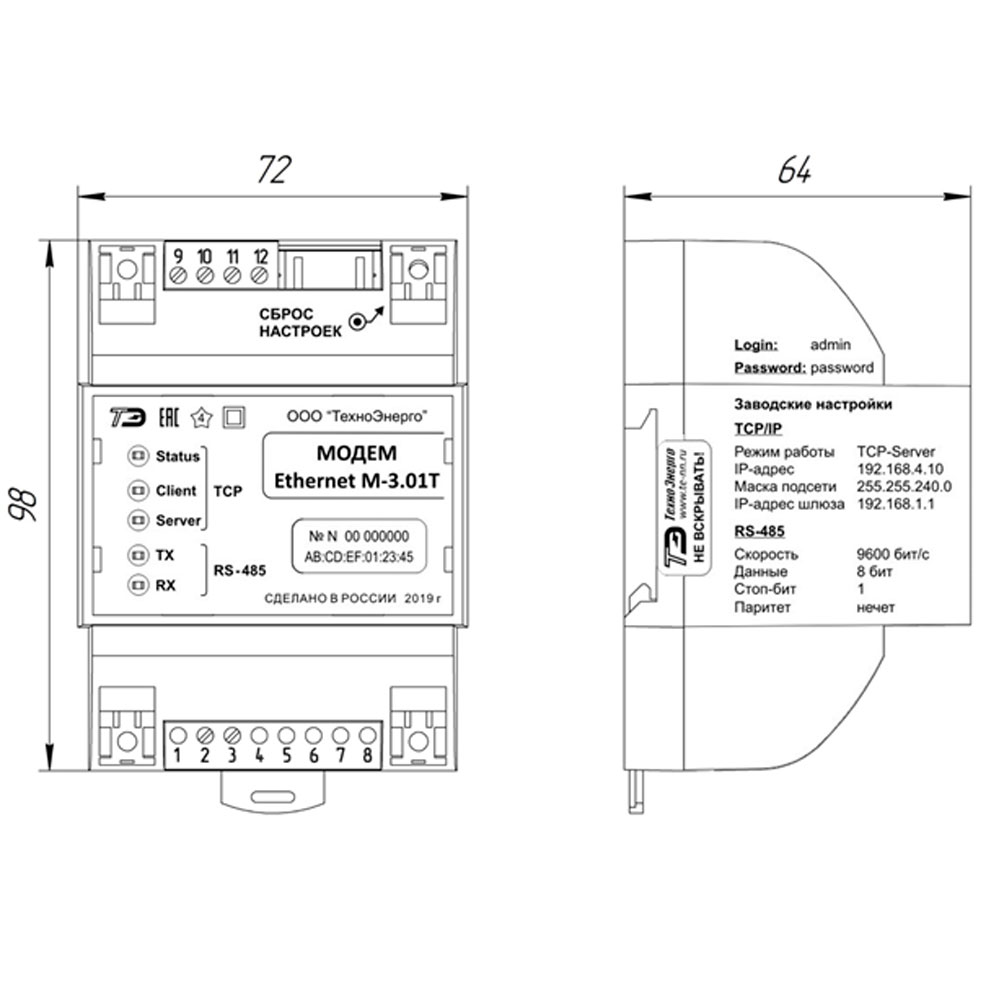

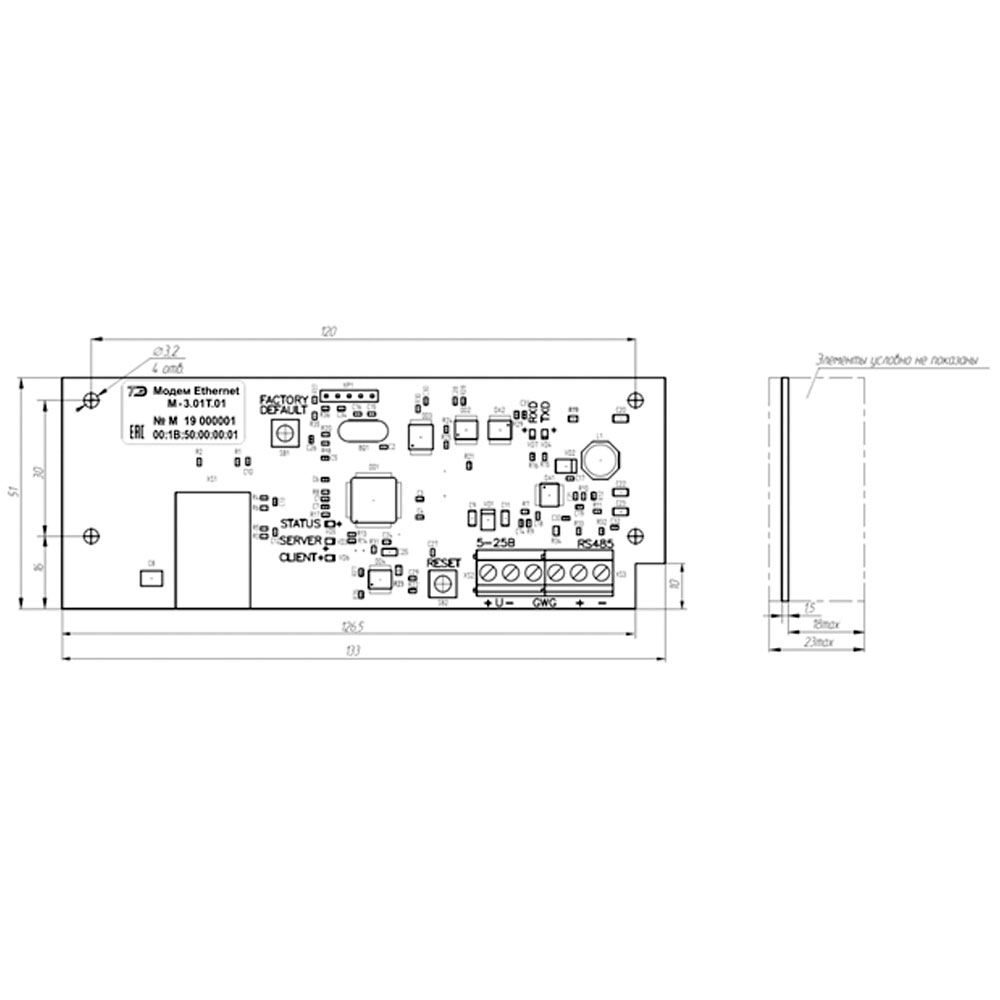

Габаритные размеры, мм:    М-3.01Т    М-3.01Т.01	72×98×64 133×51×23
Гарантийный срок эксплуатации, лет	5

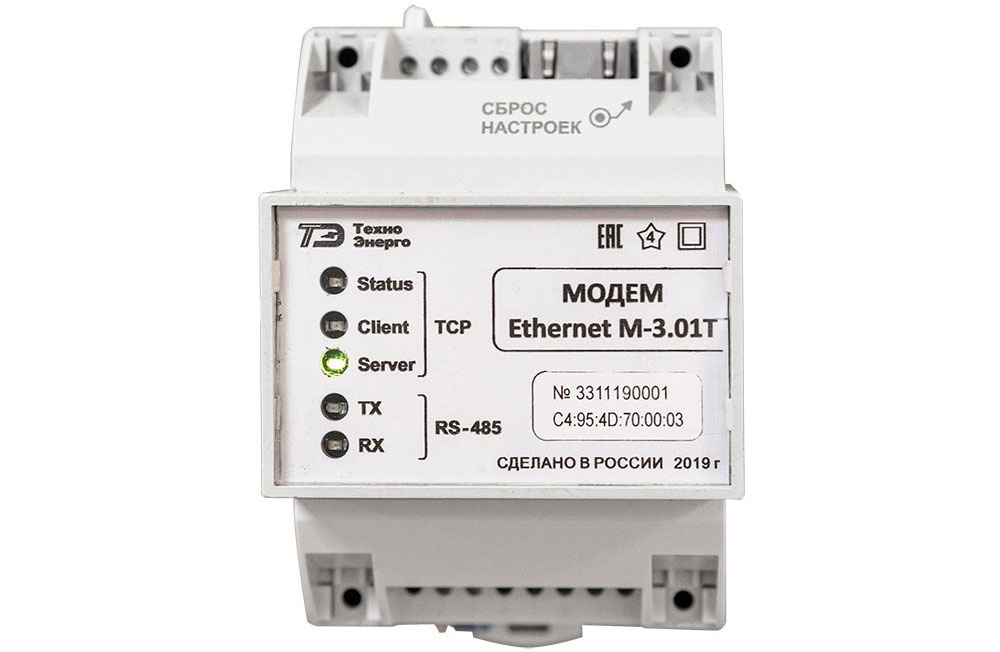

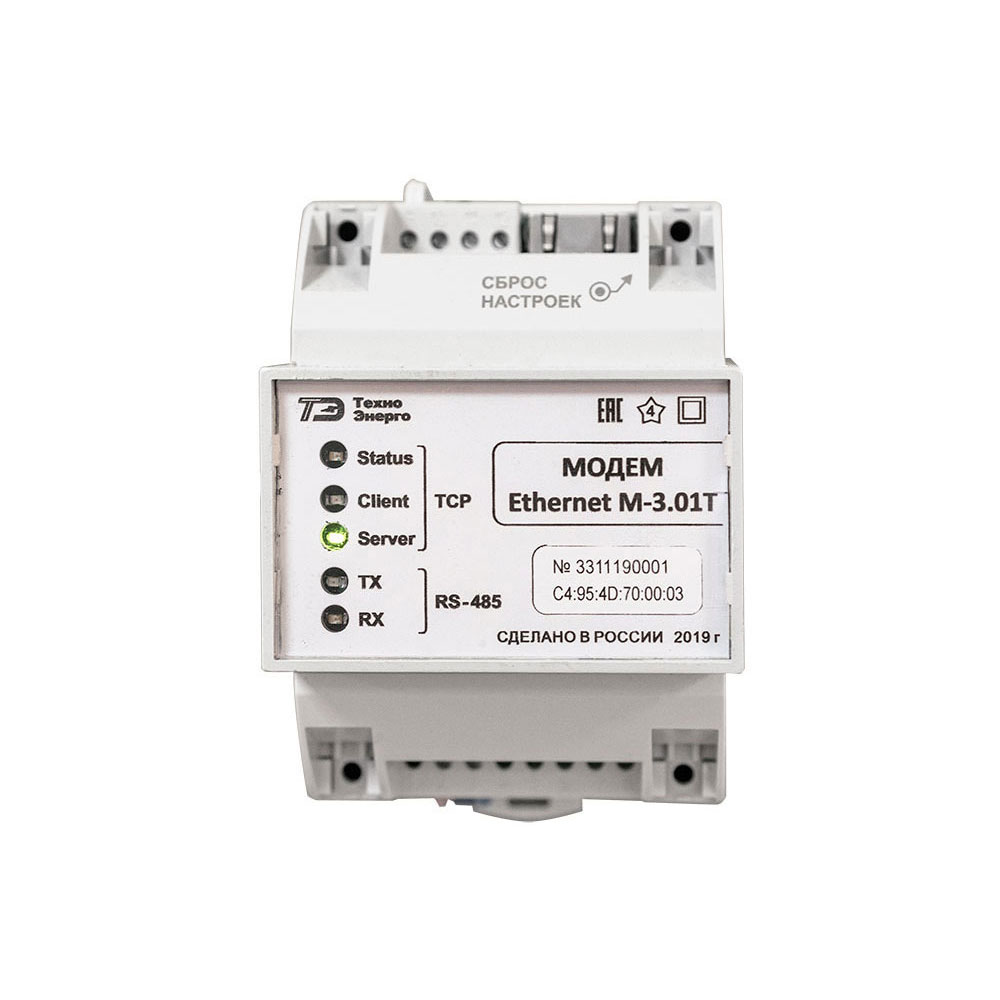

М-3.01Т
Самостоятельное, конструктивно законченное устройство в корпусе для крепления на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 85 до 265 В. Группа IP20 по ГОСТ 14254-2015.

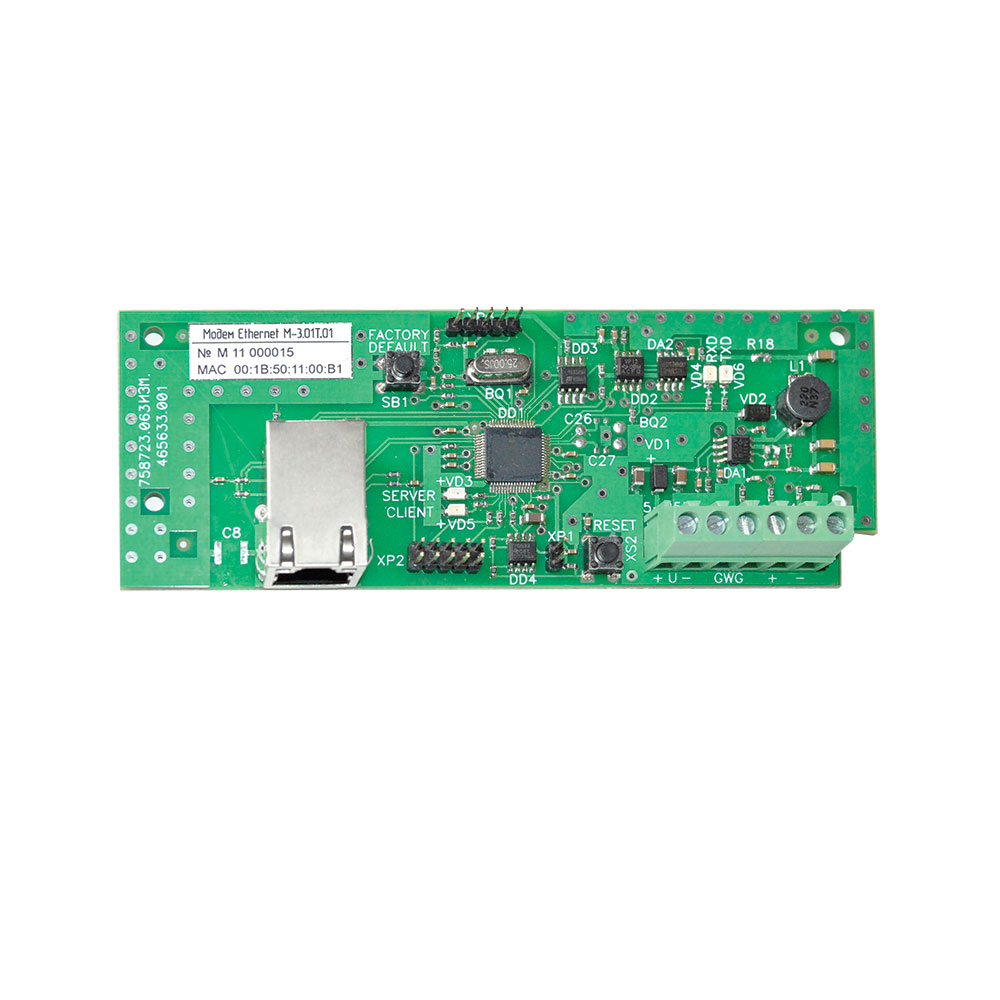

М-3.01Т.01
Одноплатное, устройство без корпуса, самостоятельной поставки,  для установки в счетчики электроэнергии с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчиков: ТЕ3000, ПСЧ-4ТМ.05МКТ, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МНТ, ПСЧ-4ТМ.05МН внутренней установки с питанием от внешнего источника постоянного тока в диапазоне напряжений от 5 до 25 В.

М-3.01Т.03А
Несамостоятельное одноплатное устройство для встраивания в счетчики электроэнергии СЭБ-1ТМ.03Т внутренней установки.

Модемы серии М-3.01Т выполнены в рамках единой идеологии, имеют одинаковое схемно-техническое решение, одинаковую элементную базу, одинаковое программное обеспечение, одинаковые функциональные возможности и отличаются только конструктивным исполнением.
