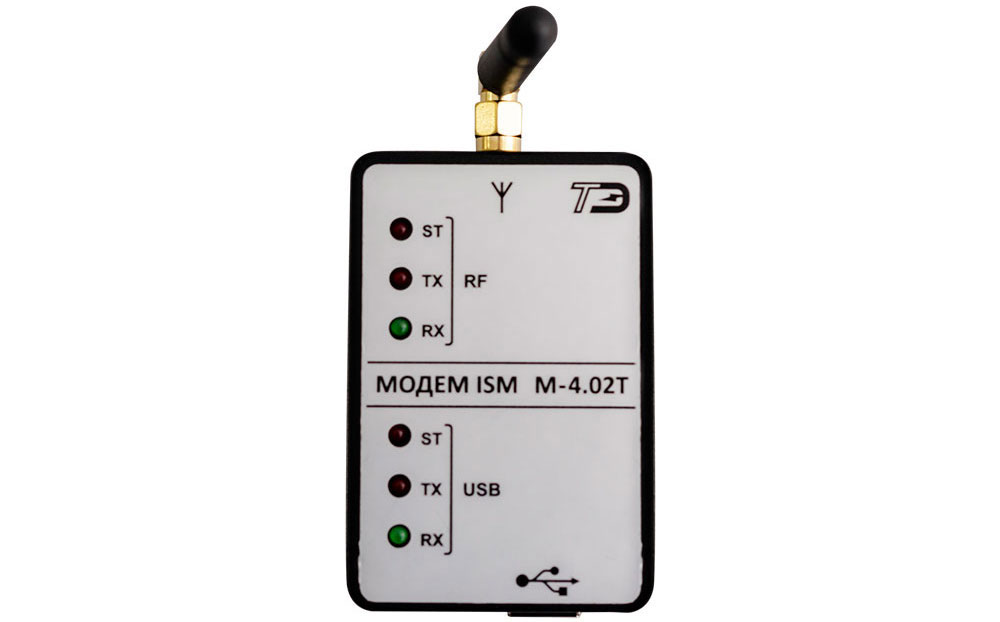

Модем ISM М-4.02Т
Модем предназначен для осуществления удаленного радиодоступа со стороны компьютера к счетчикам электроэнергии типа СЭБ-1ТМ.03Т, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ и другим, радиомодемы которых поддерживают канальный радиопротокол SimpliciTI. Через радиомодем может осуществляться мобильный сбор данных со счетчиков электроэнергии, их конфигурирование и управление.
-
Нормативно-правовое обеспечение
-
Назначение и область применения
-
Технические особенности
-
Функциональные возможности
-
Технические характеристики
-
Программное обеспечение
-
Документация
-
Модем ISM М-4.02Т относится к техническим средствам радиосвязи и имеет характеристики, установленные решением ГКРЧ №-7-20-03-001 от 07.05.2007 с учетом изменений № 14-20-01 от 20.11.2014 и № 18-48-06 от 24.12.2018 для устройств малого радиуса действия любого назначения, не требующих разрешения ГКРЧ на использование радиочастотных каналов.
По уровню побочных излучений терминал соответствует Нормам 18-13 для маломощных радиоприборов. Модем ISM М-4.02Т относится к устройствам, неподлежащим регистрации, в соответствии с постановлением Правительства Российской Федерации от 13 октября 2011 г. № 837. -
Модем ISM М-4.02Т предназначен для осуществления удаленного радиодоступа со стороны компьютера к счетчикам электроэнергии типа СЭБ-1ТМ.03Т, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ и другим, радиомодемы которых поддерживают канальный радиопротокол SimpliciTI. Через радиомодем может осуществляться мобильный сбор данных со счетчиков электроэнергии, их конфигурирование и управление.
-
- Корпус радиомодема по степени защиты от проникновения пыли и воды соответствует степени IP50 по ГОСТ 14254-2015.
- Устройство индикации, состоящее из шести светодиодных индикаторов.
- Устойчивость к климатическим воздействиям.
-
- Осуществление мобильного сбора данных со счетчиков электроэнергии, их конфигурирование и управление.
- Подключение радиомодема к компьютеру производится через USB-порт. При этом на компьютере устанавливаются драйверы. Драйверы могут быть установлены в операционных средах: Windows XP, Windows Vista, Windows Server 2003, Windows Server 2008 Windows 7, Windows Server 2008 R2, Windows 8, Windows 8.1, Windows Server 2012 R2, Windows Server 2016, Windows 10.
- Работа с электросчетчиками через модем ISM М-4.02Т ничем не отличается от работы через терминал Т-1.01, при подключении последнего к компьютеру через оптический интерфейс (оптопорт).
Конфигурирование радиомодема и удаленный доступ к счетчикам электроэнергии посредством модема ISM М-4.02Т может производиться с применением программного обеспечения пользователя или с применением программного обеспечения «Конфигуратор СЭТ-4ТМ», поставляемого ООО «ТехноЭнерго» по отдельному заказу. -
Наименование величины
Значение
Номинальное напряжение электропитания постоянного тока, В
5 от USB-порта компьютера
Потребляемый ток от USB-порта компьютера, мА:
неактивный режим
20
режим непрерывной передачи
70
Характеристики радиотракта:
несущая частота, МГц
868,85 ±0,0087 или 869,05 ±0,0087
мощность передатчика, не более, мВт
12
полоса частот передатчика, кГц
140 (по уровню минус 30 дБ)
уровень побочных излучений, не более, дБ
относительно 1 мВтминус 26 (нормам 18-13 для маломощных радиоприборов)
Дальность связи со счетчиком, не менее, м
100 (в условиях прямой видимости)
Характеристики интерфейсов связи:
скорость обмена по USB- порту, бит/с
9600 (фиксированная) с битом контроля нечетности
протокол обмена по USB-порту
ModBus-подобный, СЭТ-4ТМ-совместимый
протокол обмена по радиоканалу
SimpliciTI, фирмы Texas Instruments
максимальный объем полезной
информации в одном пакете передачи, байт48 (с усечением до 48 байт при попытке передачи большего количества информации в одном пакете)
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность, %
давление, кПа (мм. рт. ст.)
от минус 40 до плюс 60
до 90 при 30 °С
от 70 до 106,7 (от 537 до 800)Средняя наработка до отказа, ч
90000
Средний срок службы, лет
30
Время восстановления, ч
2
Масса, кг
0,06
Габаритные размеры, мм
51×81,5×28 (без антенны и USB-кабеля)
Гарантийный срок эксплуатации,
месяцев36
-
Рекомендации по установке программного обеспеченияПеред установкой драйвера необходимо переписать архив драйвера на жесткий диск компьютера во вновь созданную папку. Драйверы поставляются на флеш-карте предприятием-изготовителем по отдельному заказу или могут быть скопированы с сайта ООО «ТехноЭнерго». Кроме того, драйверы могут быть скопированы с сайта фирмы FTDI по адресу: https://www.ftdichip.com/Drivers/VCP.htm.
Для операционных систем Windows XP, Windows Vista, Windows Server 2003, Windows Server 2008 следует устанавливать драйвер версии 2.08.24 «CDM 2.08.24 WHQL Certified». Для операционных систем Windows 7, Windows Server 2008 R2, Windows 8, Windows 8.1, Windows Server 2012 R2, Windows Server 2016, Windows 10 следует устанавливать драйвер версии 2.12.28 «CDM v2.12.28 WHQL Certified».
Распаковать архив драйвера в ту же папку, где находится архив. Подключить преобразователь к соединителю USB-компьютера. Дальнейшая установка зависит от используемой операционной системы. Так Windows 10 сама установит требуемый драйвер. Более старые системы будут автоматически обнаруживать новое USB-устройство и запускать мастера установки нового оборудования.
После успешной установки драйвера в системной папке «Диспетчер устройств» во вкладке «Контроллеры универсальной последовательной шины USB» появится устройство «USB Serial Converter», а во вкладке «Порты (COM и LPT)» появится виртуальный COM-порт в виде записи «USB Serial Port (COM N)», где N – номер виртуального COM-порта. Дальнейшая работа с устройством сопряжения производится через порт COM N.
-
