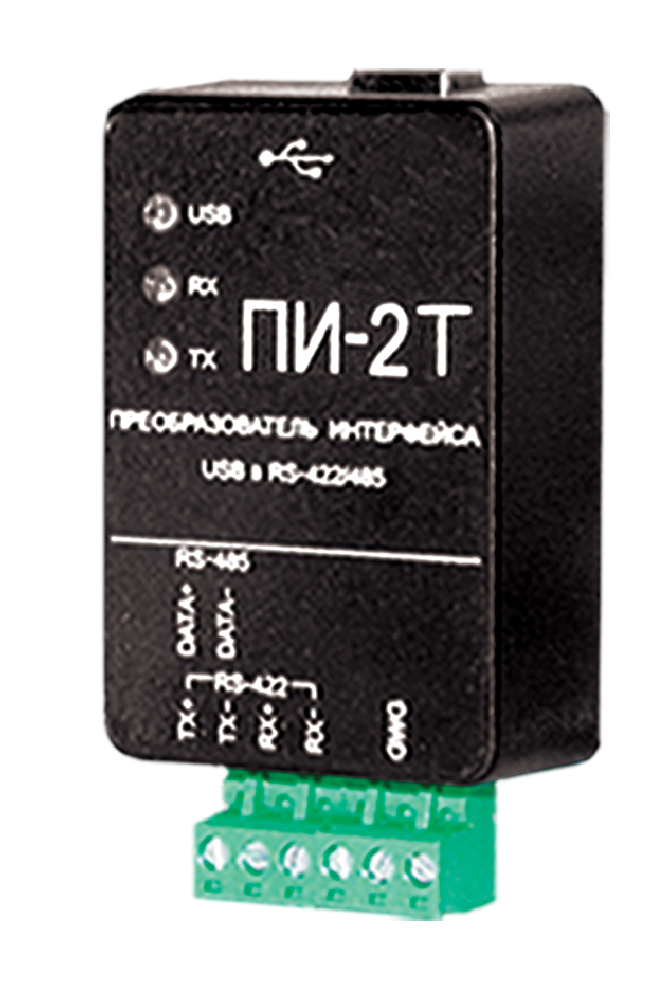

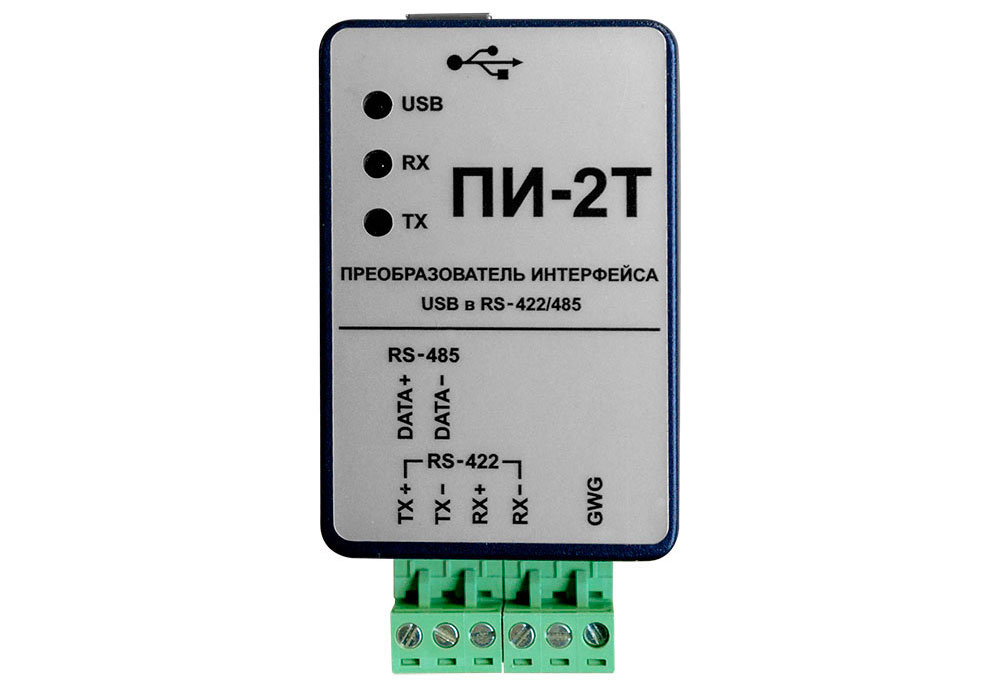

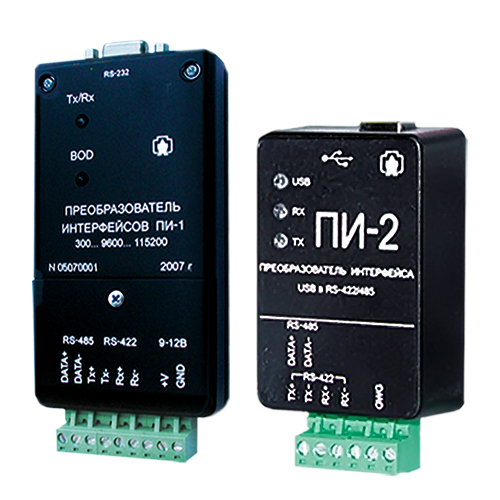

Преобразователь интерфейса ПИ-2Т
Преобразователь интерфейса предназначен для преобразования электрических сигналов стандарта USB 2.0 в гальванически изолированные электрические сигналы интерфейсов
RS-422/RS-485, и наоборот.
-
Назначение и область применения
-
Технические особенности
-
Функциональные возможности
-
Технические характеристики
-
Программное обеспечение
-
Документация
-
Преобразователь интерфейса предназначен для создания последовательных коммуникационных каналов связи систем промышленной автоматизации. Осуществляет преобразование сигналов интерфейса USB (2.0) в RS-422/RS-485, и наоборот. При отсутствии обмена данными преобразователь находится в ждущем режиме и ожидает появления информации по любому из каналов.
-
- Преобразователь интерфейса ПИ-2Т выполнен на основе популярной микросхемы преобразователя
USB 2.0 в UART FT232BL фирмы FTDI. - По условиям эксплуатации преобразователь относится к группе 3 ГОСТ 21552-84 с интервалом рабочих температур от плюс 0 до плюс 60 °С.
- По безопасности преобразователь удовлетворяет требованиям ГОСТ IEC 60950-1-2014, класс защиты III.
- Преобразователь интерфейса ПИ-2Т выполнен на основе популярной микросхемы преобразователя
-
- В преобразователе ПИ-2Т реализована функция автоматического определения направления передачи данных, что позволяет осуществлять передачу данных по каналу RS–485 в обоих направлениях без применения аппаратного управления потоком.
- Стандарт RS–485 поддерживает полудуплексную связь, что требует одной пары проводов для получения и передачи цифровой информации.
- Стандарт RS–422 поддерживает полную дуплексную связь, что требует две пары проводов для получения и передачи цифровой информации.
-
Наименование величины
Значение
Питание:
максимальный ток потребления, мАUSB-порт
120Напряжение изоляции между каналами, В
1000 (переменного тока)
Управление направлением передачи
автоматическое
Формат данных, бит
9, 10, 11, 12
Скорость обмена, бод
от 300 до 921600
Нагрузочная способность интерфейса RS-485
32 устройства с единичной нагрузкой
64 устройства с 1/2 единичной нагрузки
128 устройств с 1/4 единичной нагрузки
256 устройств с 1/8 единичной нагрузкиВеличина входного сопротивления драйвера равна ½ единичной нагрузки, кОм
24
Дальность связи, м
до 1200
Диапазон рабочих температур, °С
от 0 до плюс 60
Масса, кг, не более
0,07
Габаритные размеры, мм
88,5x51x27
Гарантийный срок эксплуатации, мес.
36
-
Рекомендации по установке программного обеспечения (драйвера)
Перед установкой драйвера необходимо переписать архив драйвера на жесткий диск компьютера во вновь созданную папку. Драйверы поставляются на флеш-карте предприятием-изготовителем по отдельному заказу или могут быть скопированы с сайта ООО «ТехноЭнерго». Кроме того, драйверы могут быть скопированы с сайта фирмы FTDI по адресу: https://www.ftdichip.com/Drivers/VCP.htm.
Для операционных систем Windows XP, Windows Vista, Windows Server 2003, Windows Server 2008 следует устанавливать драйвер версии 2.08.24 «CDM 2.08.24 WHQL Certified». Для операционных систем Windows 7, Windows Server 2008 R2, Windows 8, Windows 8.1, Windows Server 2012 R2, Windows Server 2016, Windows 10 следует устанавливать драйвер версии 2.12.28 «CDM v2.12.28 WHQL Certified».
Распаковать архив драйвера в ту же папку, где находится архив. Подключить устройство сопряжения к соединителю USB компьютера. Дальнейшая установка зависит от используемой операционной системы. Система Windows 10 самостоятельно установит требуемый драйвер. Более старые системы будут автоматически обнаруживать новое USB-устройство и запускать мастера установки нового оборудования.
После успешной установки драйвера в системной папке «Диспетчер устройств» во вкладке «Контроллеры универсальной последовательной шины USB» появится устройство «USB Serial Converter», а во вкладке «Порты (COM и LPT)» появится виртуальный COM-порт в виде записи «USB Serial Port (COM N)», где N – номер виртуального COM-порта. Дальнейшая работа с преобразователем интерфейса производится через порт
COM N.
Следует иметь в виду, что если к другому USB-порту компьютера подключить второй преобразователь интерфейса ПИ-2Т, то ему будет выделен виртуальный COM-порт с новым уникальным номером для данного компьютера.
-
