Унифицированные модули связи GSM-LTE

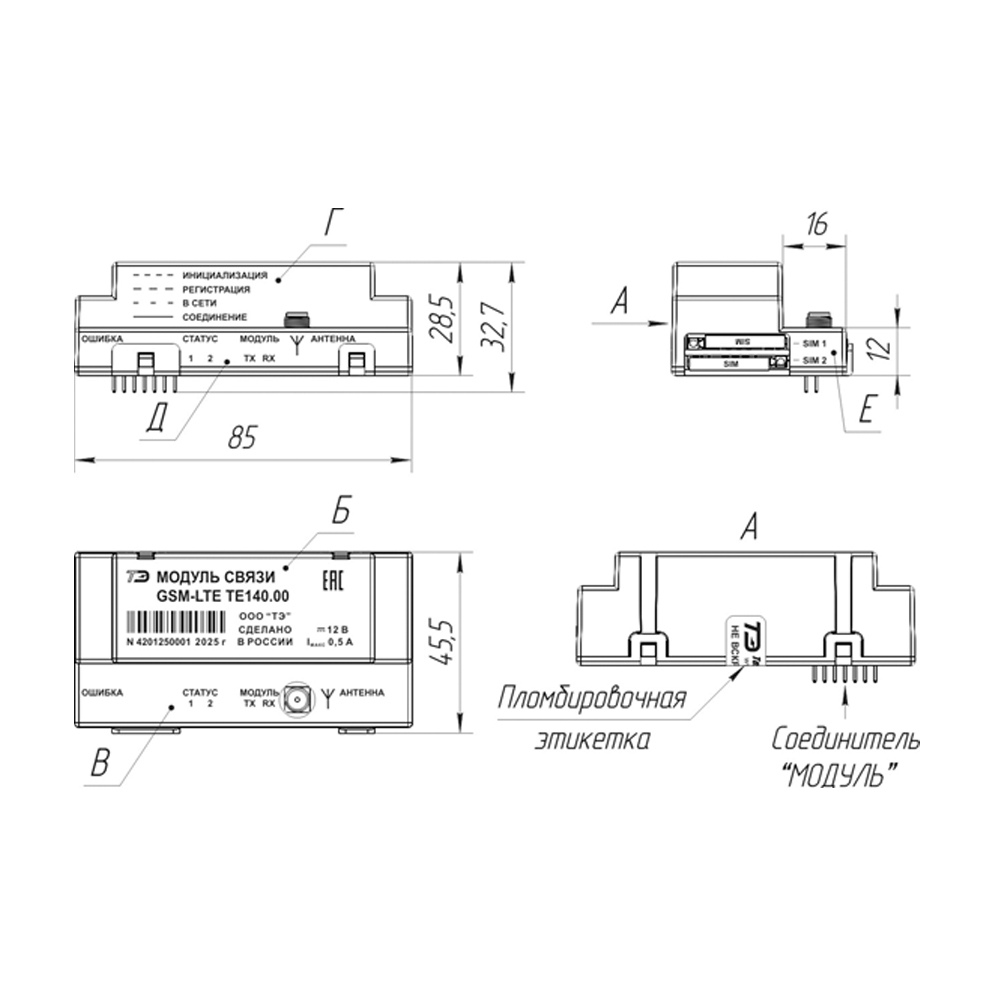

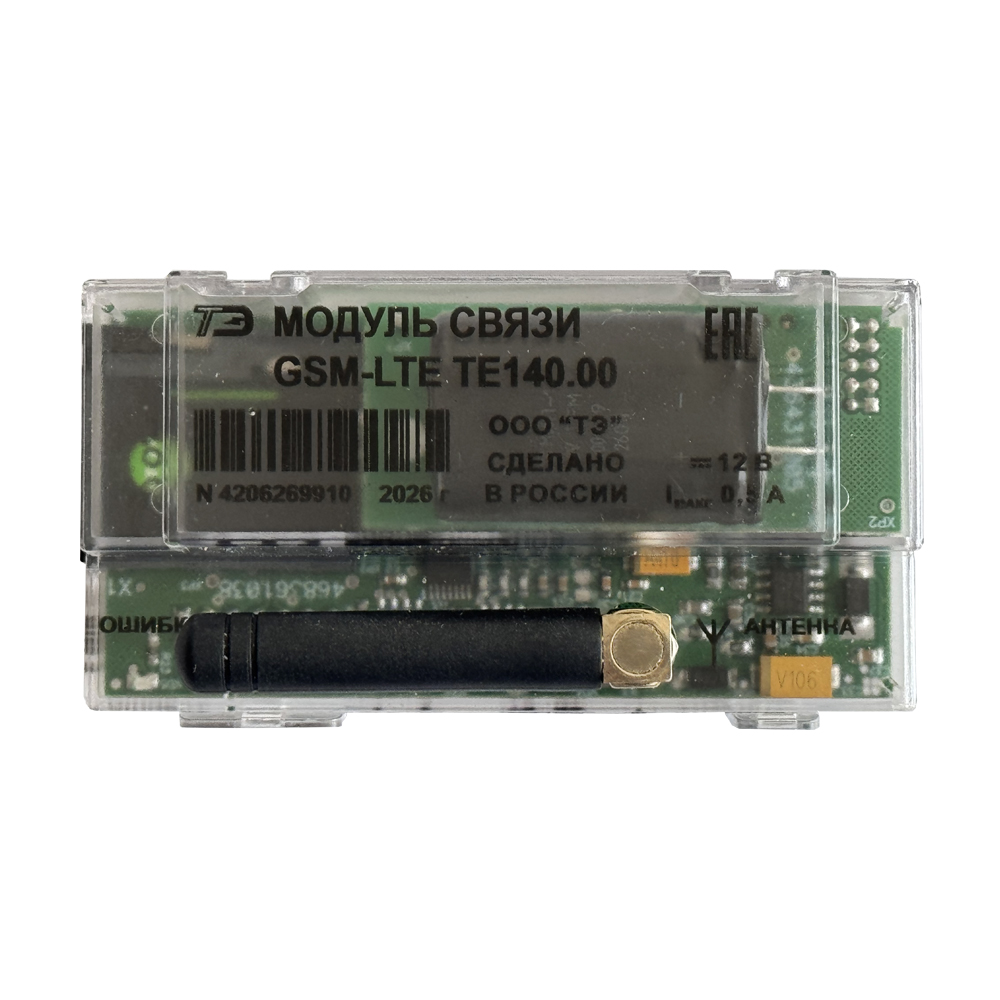

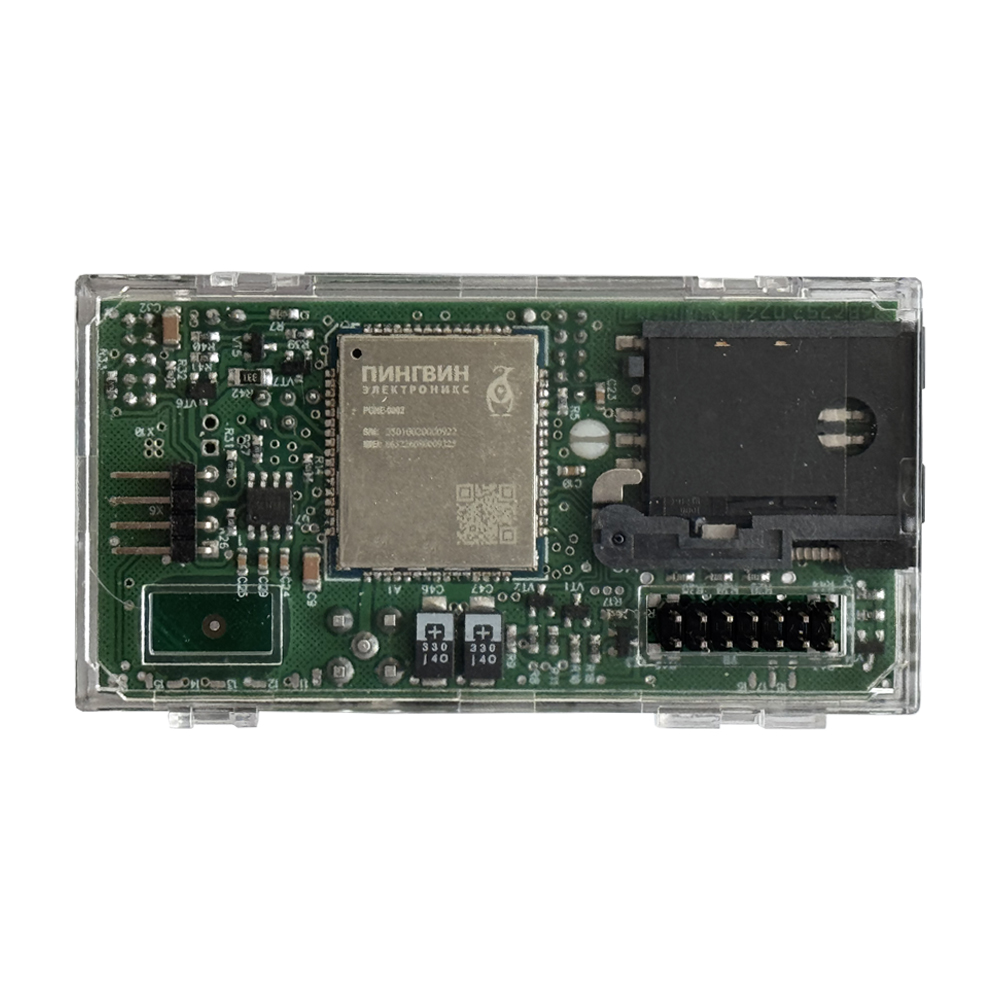

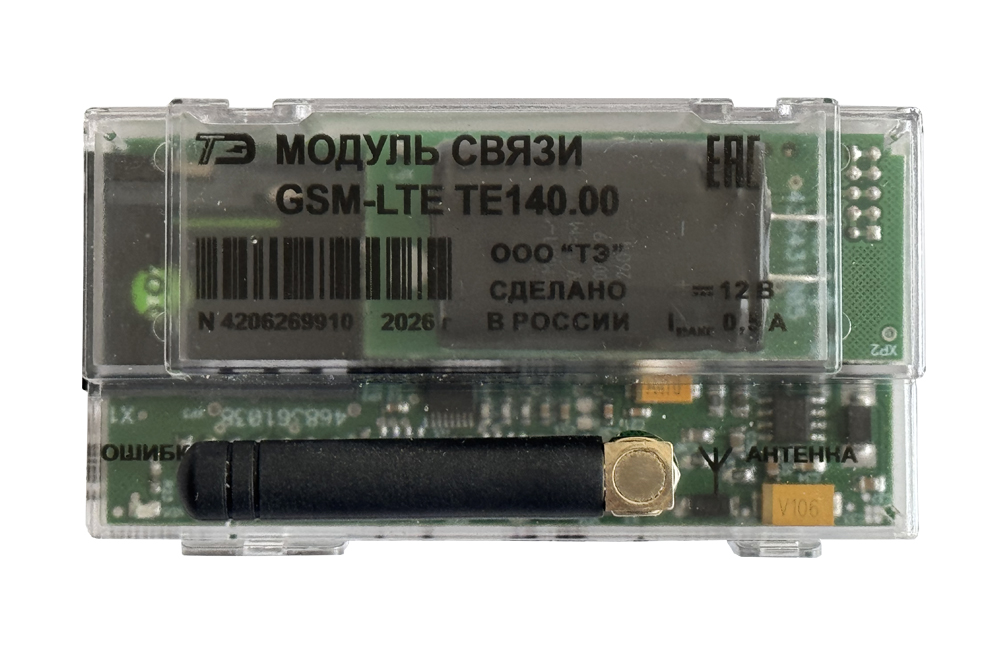

ТЕ140.00, ТЕ140.01
Модули связи предназначены для удаленного
радиодоступа со стороны центра управления и сбора данных к интеллектуальным
приборам учета электроэнергии через сети мобильной связи стандарта GSM или LTE
с использованием технологии пакетной передачи данных (GPRS) или передачи данных
с коммутацией каналов (CSD).
-
Нормативно-правовое обеспечение
-
Назначение и область применения
-
Технические особенности
-
Функциональные возможности
-
Технические характеристики
-
Варианты исполнения
-
Документация
-
Декларация о соответствии средств связи №Д-МДРТ-15482
Конструктивно модуль связи соответствует требованиям СТО 34.01-5.1-009-2024 «ПРИБОРЫ УЧЕТА ЭЛЕКТРОЭНЕРГИИ. Общие технические требования». МС может устанавливаться как в приборы учета ООО «ТехноЭнерго», так и в ПУ других производителей, если последние соответствуют требованиям указанного СТО.
Унифицированный модуль связи ТЕ140 поддерживает протокол обмена между модулем связи и приборами учета в соответствии с действующей моделью СПОДЭС (версия 5.0).
-
Унифицированный модуль связи GSM-LTE ТЕ140 (далее МС) предназначен для работы в сетях мобильной связи GSM (2G) и LTE (4G) как клиент и/или сервер TCP/IP с использованием технологии пакетной передачи данных (GPRS, HSPA), канальной передачи данных с использованием технологии CSD (модемное соединение) и службы коротких сообщений (SMS) для цели удаленного радиодоступа к прибору учета (далее ПУ) со стороны систем верхнего уровня (далее ИВК).
Модуль связи может использоваться как связной аксессуар в составе интеллектуальных систем учета электроэнергии (мощности) (ИСУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
-
- Модуль
связи соответствует требованиям безопасности по ГОСТ IEC 60950-1-2014 (IEC 60950-1:2013).
- Модуль связи ТЕ140.00 - конструктивно законченное устройство со встроенным накопительным источником питания «последнего вздоха».
- Модуль связи ТЕ140.01 - конструктивно законченное устройство без накопительного источником питания «последнего вздоха».
Защита корпуса модуля связи от проникновения воды и посторонних предметов должна обеспечиваться конструкцией модульного отсека ПУ, в который устанавливается модуль связи, и должна быть не хуже:
IP 51 по ГОСТ 14254-2015 для ПУ устанавливаемого внутри помещений или в шкафах наружного исполнения;
IP 54 по ГОСТ 14254-2015 для ПУ наружной установки.
- Модуль
связи соответствует требованиям безопасности по ГОСТ IEC 60950-1-2014 (IEC 60950-1:2013).
-

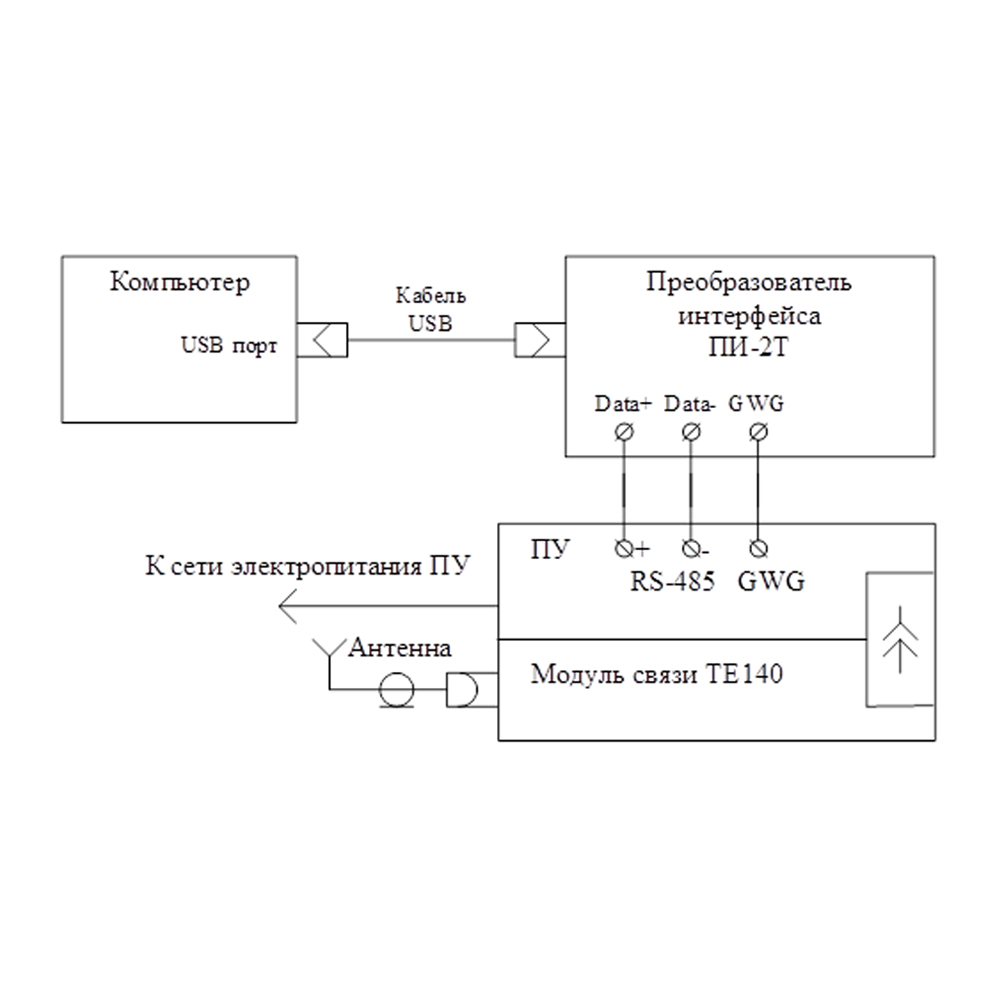

- Конфигурирование модуля связи производится от верхнего
уровня управления через ПУ в протоколе СПОДЭС в виде стандартных объектов DLMS и
расширения СПОДЭС пользовательскими объектами. Так же, конфигурирование модуля
связи может производиться посредством проприетарного SMS-протокола. Все конфигурационные
параметры модуля связи хранятся в энергонезависимой памяти модуля связи.
- Модуль связи имеет свои часы реального времени (RTC), которые синхронизируются по часам ПУ по запросу со стороны модуля связи.
- Модуль связи ведет журналы событий со штампом времени, которые хранятся в энергонезависимой памяти модуля связи, и доступны для чтения посредством объектов СПОДЭС.
- Модуль связи обеспечивает возможность установки двух SIM-карт разных операторов формата miniSIM (2FF) с автоматическим или принудительным выбором SIM-карты и технологии сети в соответствии с конфигурационными параметрами. Кроме того, по требованию заказчика, предусмотрена возможность установки SIMchip формата MFF2 в любых комбинациях (2 miniSIM, 1 miniSIM + 1 SIMchip, 2 SIMchip).
- Модуль связи поддерживает шесть одновременных соединений с удаленными компьютерами: четыре исходящих (МС – клиент TCP/IP) и два входящих (МС – сервер TCP/IP). Со стороны ПУ модуль связи представляет собой пять логических каналов, через которые может вестись независимый обмен данными с ПУ от разных ИВК. Шестой канал (выделенный канал) зарезервирован для передачи сообщений инициативного выхода ПУ (PUSH-сообщений). По выделенному каналу модуль связи подключается к серверу PUSH-сообщений как клиент TCP/IP. По этому каналу опрос ПУ или МС запрещен.
- Модуль связи имеет накопительный источник питания, позволяющий передавать PUSH-сообщения «Последний вздох», когда ПУ выключается. Время автономной работы модуля связи от накопительного источника питания составляет не менее 35 секунд при работе в сети GSM и не менее 45 секунд при работе в сети LTE при непрерывном трафике. Это позволяет произвести не менее 10 транзакций в сети GSM, и не менее 50 транзакций в сети LTE в соответствии с действующей информационной моделью СПОДЭС.
- Питание модуля связи производится от ПУ с номинальным напряжением 12 В и максимальным током 450 мА.
- Модуль связи формирует опорное напряжение 3,3 В цепи ISOPWR для питания преобразователей уровня и элементов гальванической изоляции ПУ.
- Модуль связи содержит антенный соединитель SMA-F для
подключения внутренней антенны без кабеля, размещаемой в отсеке ПУ для модуля
связи, и внешней антенны на кабеле, размещаемой вне габаритов ПУ.
- Конфигурирование модуля связи производится от верхнего
уровня управления через ПУ в протоколе СПОДЭС в виде стандартных объектов DLMS и
расширения СПОДЭС пользовательскими объектами. Так же, конфигурирование модуля
связи может производиться посредством проприетарного SMS-протокола. Все конфигурационные
параметры модуля связи хранятся в энергонезависимой памяти модуля связи.
-
Наименование величины
Значение
Номинальное напряжение электропитания постоянного тока, В
12
Диапазон рабочих напряжений электропитания постоянного тока, В
9-15
Максимальный ток потребления, включая стартовый ток при разряженном ионисторе накопительного источника питания, мА
570 (9 В), 420 (12 В), 320 (15 В)
Опорное напряжение ISOPWR, В 3,3 ±5 %,Imax isopwr>30 мАВремя работы модуля связи от накопительного источника питания при отсутствии питающего напряжения, с, не менее:
80 (в сети 4G при отсутствии трафика);45 (в сети 4G при непрерывном трафике);50 (в сети 2G при отсутствии трафика);25 (в сети 2G при непрерывном трафике)Время полной готовности накопительного источника питания после включения, мин., не более
3
Характеристики встроенного модуля связи:
технология
GSM/GPRS/EDGE/LTE
число частотных диапазонов 10:
GSM: 900(B8)/1800(B3) МГц;
LTE FDD: 800(B20)/900(B8)/1800(B3)/
2100(B1)/2600(B7) МГц;
LTE TDD: 2300(B40)/2500(B41)/2600(B38)выходная мощность передатчика, Вт
2 (класс 4, GSM 900 МГц);
1 (класс 1, GSM 1800 МГц);
0,2 (класс 3 LTE)чувствительность приемника, дБм
минус 102 (GSM);
минус 96 (LTE)передача данных
GPRS Class12: DL Max 85,6 Кбит/с,
UL Max 85,6 Кбит/с;EDGE Class12: DL Max 236,8 Кбит/с,
UL Max 236,8 Кбит/с;Cat1 LTE-FDD: DL Max 10 Mбит/с,
UL Max 5 Mбит/с;Cat1 LTE-TDD: DL Max 8,96 Mбит/с,
UL Max 3,1 Mбит/сCSD
RLP, не прозрачная передача, 9600 бит/c
Число одновременно поддерживаемых соединений
6: 4 - клиент TCP/IP, 2 – сервер TCP/IP
Максимальный размер буфера приема/передачи, байт
1500 для каждого из шести соединений
Характеристики интерфейса подключения модуля связи к ПУ:
соединитель МС-ПУ «Модуль»
14-ти контактный PLD с шагом выводов
2.54 мм.
Контакты:1 и 2, +12 В, напряжение питания МС от ПУ;
3 и 4, GND, земля;
5 и 6, ISOPWR, опорное напряжение питания изоляторов от МС;
7 и 8, TX, передача данных от МС к ПУ по UART;
9 и 10, RX, передача данных от ПУ к МС по UART;
11 и 12, RESET, сброс МС от ПУ;
13 и 14, резерв
UART
трехпроводный (RX, TX, GND) без поддержки сигналов квитирования и управления потоком
скорость передачи данных по UART
115200 бит/с 8N1, фиксированная
протокол обмена МС-ПУ
соответствует действующей информационной модели СПОДЭС
максимальный размер буфера приема/передачи по UART, байт 1500 Рабочие условия эксплуатации:
температура окружающего воздуха,°С
относительная влажность, %
давление, кПа (мм. рт. ст.)
от минус 45 до плюс 70до 90 при 30 °С
от 70 до 106,7 (от 537 до 800)Средняя наработка до отказа, ч
220000
Средний срок службы, лет
30
Время восстановления, ч
2
Гарантийный срок эксплуатации, лет
5
-
ТЕ140.00
Конструктивно законченное устройство со встроенным накопительным источником питания «последнего вздоха».
ТЕ140.01
Конструктивно законченное устройство без накопительного источником питания «последнего вздоха».
-
