Счетчики СЭТ-4ТМ предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Электросчетчики предназначены для автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ).

Счетчики электроэнергии СЭТ-4ТМ имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
• реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
• реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

• Независимые равноприоритетные каналы связи: оптопорт, 2хRS-485 (СЭТ-4ТМ.03М); оптопорт, RS-485 (СЭТ-4ТМ.02М).
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Цифровая обработка сигналов.
• Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
• Четыре конфигурируемых изолированных испытательных выхода.
• Два конфигурируемых цифровых входа.
• Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).
• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Электронная пломба и датчик магнитного поля.

Тарификация и учет энергии
Ведение архивов тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной – восемь каналов):

• всего от сброса (нарастающий итог);
• за текущие и предыдущие календарные сутки;
• на начало текущих и предыдущих календарных суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней.
• за текущий месяц и двенадцать предыдущих календарных месяцев;
• на начало текущего месяца и двенадцати предыдущих календарных месяцев;
• за текущий и предыдущий календарный год;
• на начало текущего и предыдущего календарного года.

Тарификатор:

• восемь тарифов (Т1-Т8),
• восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
• двенадцать сезонов (на каждый месяц года),
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
• расписание праздничных дней и список перенесенных дней.

Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

Профили мощности нагрузки
Счетчики ведут три четырехканальных независимых массива профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

• время интегрирования от 1 до 60 минут (без учета потерь);
• время интегрирования от 1 до 30 минут (с учетом потерь);
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

Регистрация максимумов мощности нагрузки
Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика:

• от сброса (ручной сброс или сброс по интерфейсному запросу);
• за текущий и каждый из двенадцати предыдущих месяцев.

Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.

Измерение параметров сети и показателей качества электричества
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
• коэффициента мощности;
• частоты сети;
• фазных, межфазных напряжений и напряжения прямой последовательности;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
• тока;
• коэффициентов искажения синусоидальности кривой токов;
• коэффициентов несимметрии тока по нулевой и обратной последовательностям;
• текущего времени, даты и температуры.

Счетчики СЭТ-4ТМ всех вариантов исполнения (независимо от конфигурации) работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.

Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы
В счетчиках функционируют четыре изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
• статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигналов телеуправления;
• для проверки точности хода встроенных часов реального времени (только канал 0).

В счетчиках СЭТ-4ТМ функционируют два цифровых входа, которые могут конфигурироваться:

• для управления режимом поверки А или В (только первый цифровой вход);
• для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Журналы
Счетчики электроэнергии СЭТ-4ТМ ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал. Общее число записей в журналах 1040.

Устройство индикации

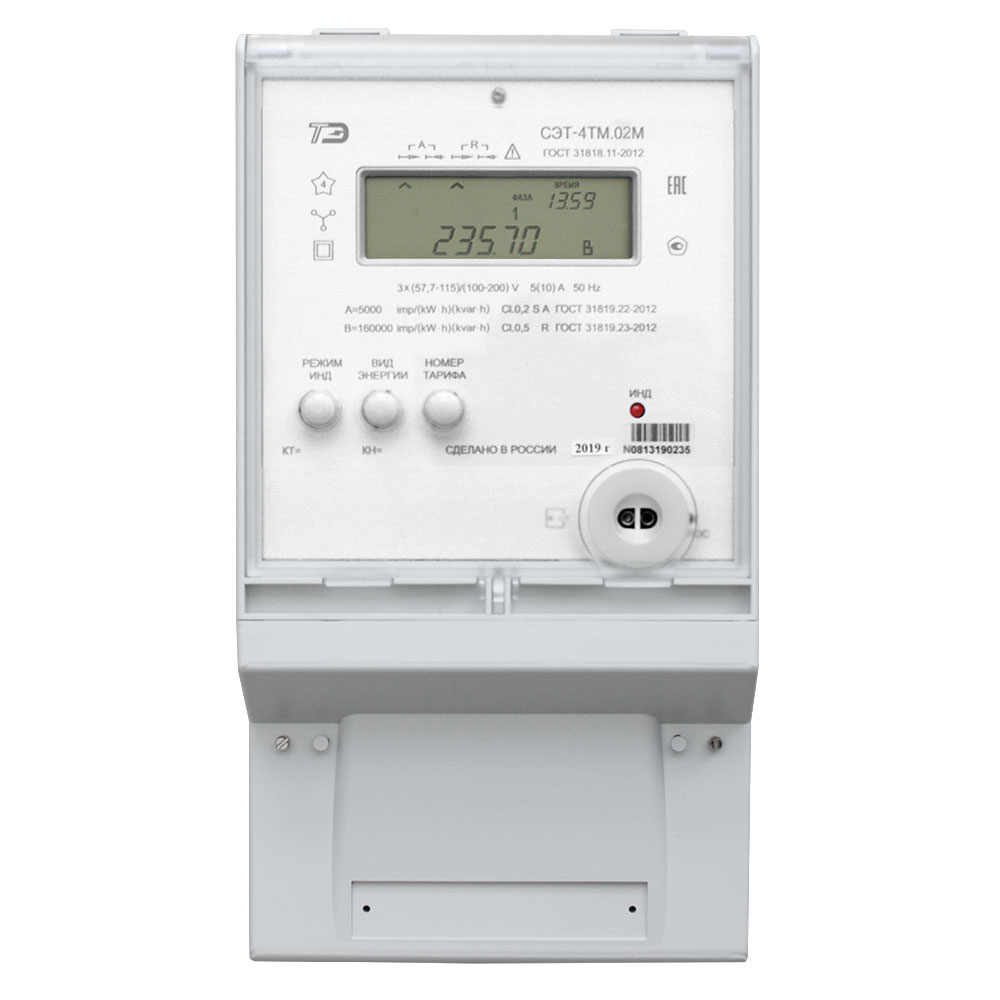

Счетчики имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, три кнопки управления режимами индикации.

Индикатор счетчиков может работать в одном из трех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров.

Счетчики в режиме индикации текущих измерений позволяет отображать на табло ЖКИ текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, текущего квадранта по текущему тарифу.

Интерфейсы связи
Счетчик СЭТ-4ТМ.03М имеет три равноприоритетных, независимых, гальванически изолированных интерфейса связи: два RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).
Счетчик СЭТ-4ТМ.02М имеет два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).

Счетчики поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой (третий уровень доступа) и не доступны без вскрытия пломб.

Наименование величины	Значение
Класс точности при измерении в прямом и обратном направлении:
активной электроэнергии по ГОСТ 31819.22-2012	0,2 S или 0,5 S
реактивной электроэнергии по ГОСТ 31819.23-2012	0,5* или 1,0
Номинальный (максимальный) ток, А	1(2) или 5(10)
Стартовый ток (чувствительность), мА	0,001Iном
Номинальное значение напряжения, В	3x(57,7-115)/(100-200) или 3х(120-230)/(208-400)
Рабочий диапазон измеряемых напряжений, В:    3×(57,7-115)/(100-200) В    3×(120-230)/(208-400) В	от 0,8Uном до 1,15Uном 3×(46-132)/(80-230) 3×(96-265)/(166-460)
Номинальное значение напряжения резервного питания, В	230 (постоянного или переменного тока)
Рабочий диапазон напряжений резервного питания, В	от 100 до 265 (постоянного или переменного тока)
Номинальная частота сети, Гц	50
Рабочий диапазон частот сети, Гц	от 47,5 до 52,5
Пределы допускаемой основной погрешности измерения, %:
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках в зависимости от класса точности 0,2S(0,5S)), dP:    при 0,05Iном ≤ I ≤ Iмакс, cosφ=1    при 0,01Iном ≤ I < 0,05Iном, cosφ=1    при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5    при 0,02Iном ≤ I < 0,05Iном, cosφ=0,5    при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,2	±0,2 (±0,5) ±0,3 (±0,6) ±0,4 (±1,0) ±0,5 (±1,0) ±0,5 (±1,0)
реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках в зависимости от класса точности 0,5(1)), dQ:    при 0,05Iном ≤ I ≤ Iмакс, sinφ=1    при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,5    при 0,01Iном ≤ I < 0,05Iном, sinφ=1    при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5    при 0,05Iном ≤ I ≤ Iмакс sinφ=0,25	±0,5 (±1,0) ±0,6 (±1,0) ±1,0 (±1,5) ±1,0 (±1,5) ±1,0 (±1,5)
полной мощности, dS	dS = dQ (аналогично реактивной мощности)
напряжения (фазного, межфазного, прямой    последовательности и их усредненных значений)	±0,4 % в диапазоне от 0,8Uном до 1,15Uном
тока	±0,4% при Iном≤I≤Iмакс при 0,01Iном≤I≤Iном
частоты	±0,05 в диапазоне от 47,5 до 52,5 Гц
мощности активных потерь в линии и трансформаторе, dPп	2di + 2du
мощности реактивных потерь в линии и трансформаторе, dQп	2di + 4du
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки	±0,5
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, Вт (В×А), не более
57,7 В    115 В    120 В    230 В	0,8 (1,0) 1,0 (1,5) 1,0 (1,5) 1,5 (2,5)
Полная мощность, потребляемая каждой последовательной цепью, не более, В·А	0,1
Максимальный ток потребления от резервного источника питания в диапазоне напряжений от 100 до 265 В, мА:    = 100 В    = 265 В    ~ 100 В    ~ 265 В	30 15 45 28
Число индицируемых разрядов жидкокристаллического индикатора	8
Скорость обмена информацией, бит/с:
по оптическому порту	9600
по интерфейсам RS-485	38400, 19200, 9600, 4800, 2400, 1200, 600
Постоянная счетчика в основном режиме (режиме поверки), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков:    3х(57,7-115)/(100-200)В, 1(2) А    3х(57,7-115)/(100-200)В, 5(10) А    3х(120-230)/(208-400) В, 1(2) А    3х(120-230)/(208-400) В, 5(10) А	25000 (800000) 5000 (160000) 6250 (200000) 1250 (40000)
Сохранность данных при прерываниях питания, лет:
информации, более	40
внутренних часов (питание от литиевой батареи), не менее	12
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от минус 40 до плюс 60
относительная влажность, %	90 % при 30 °С
давление, кПа (мм. рт. ст.)	от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет	16
Средняя наработка счетчика электроэнергии на отказ, час	220000
Средний срок службы, лет	30
Масса счетчика электроэнергии, кг	1,6

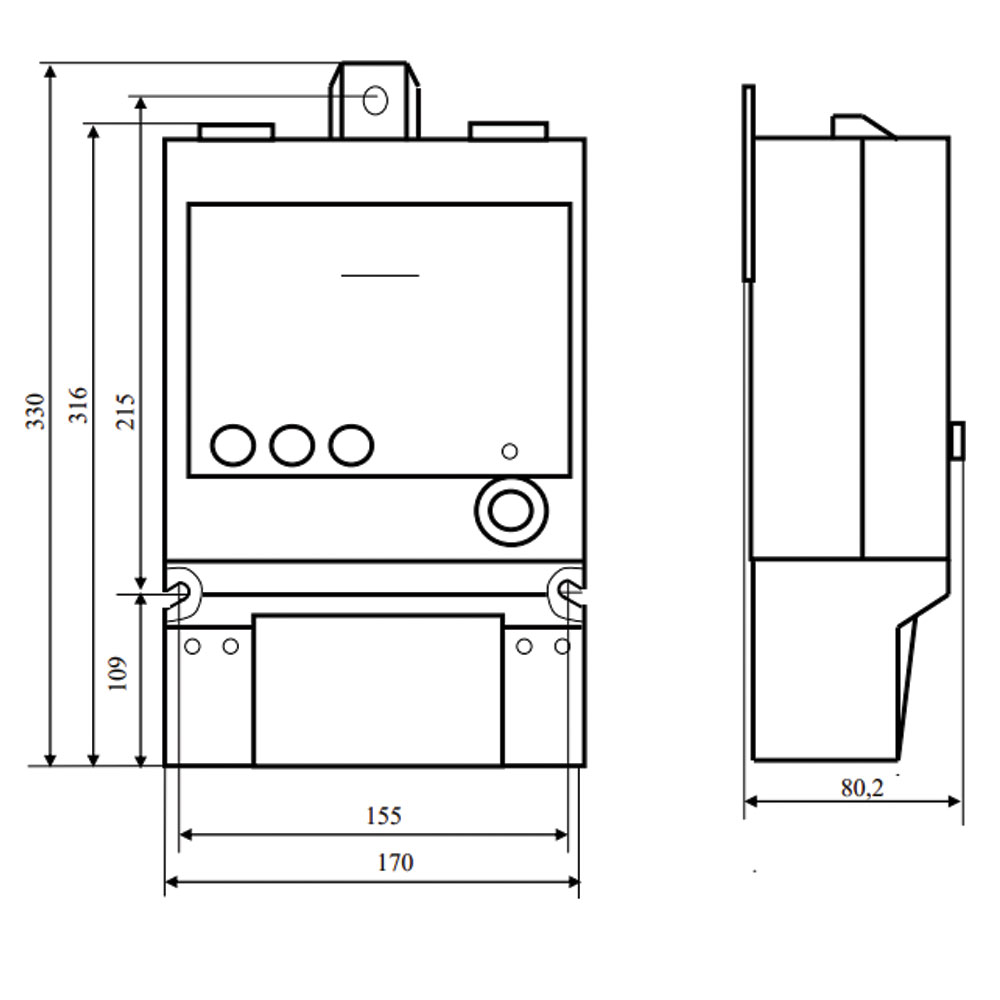

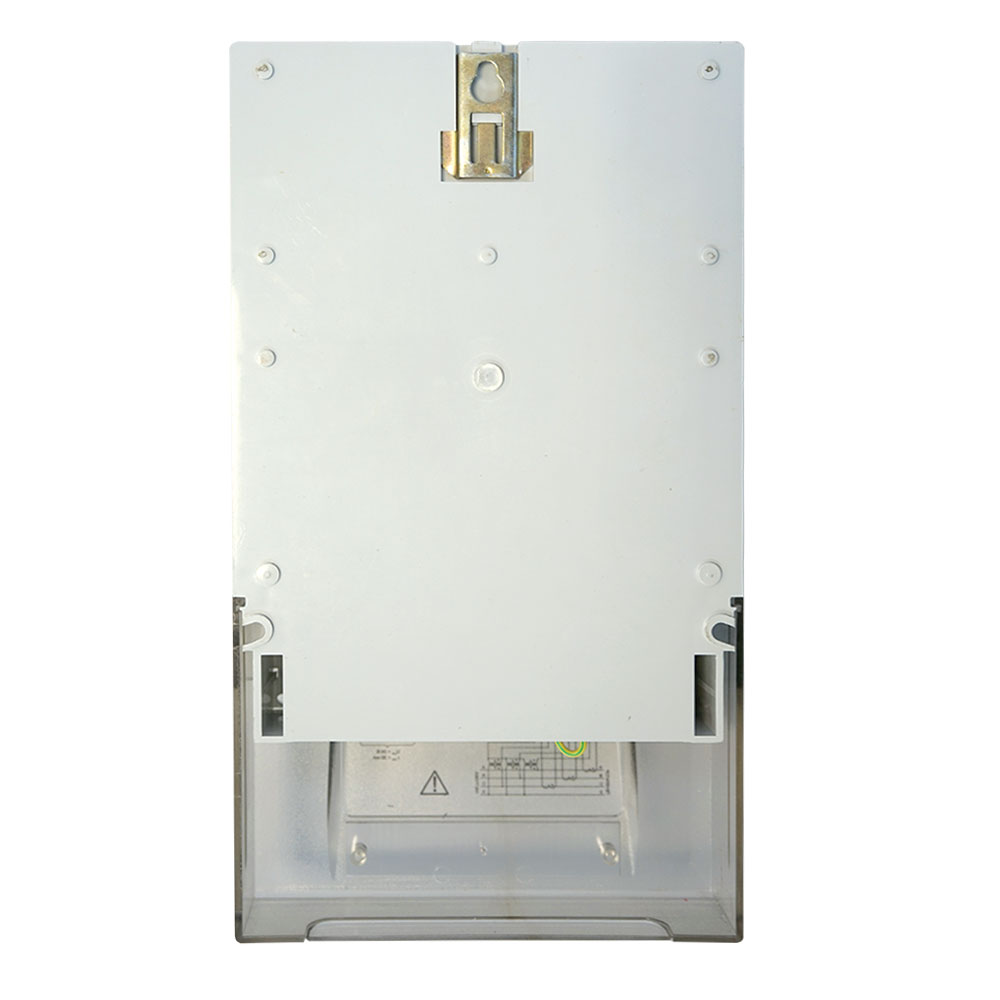

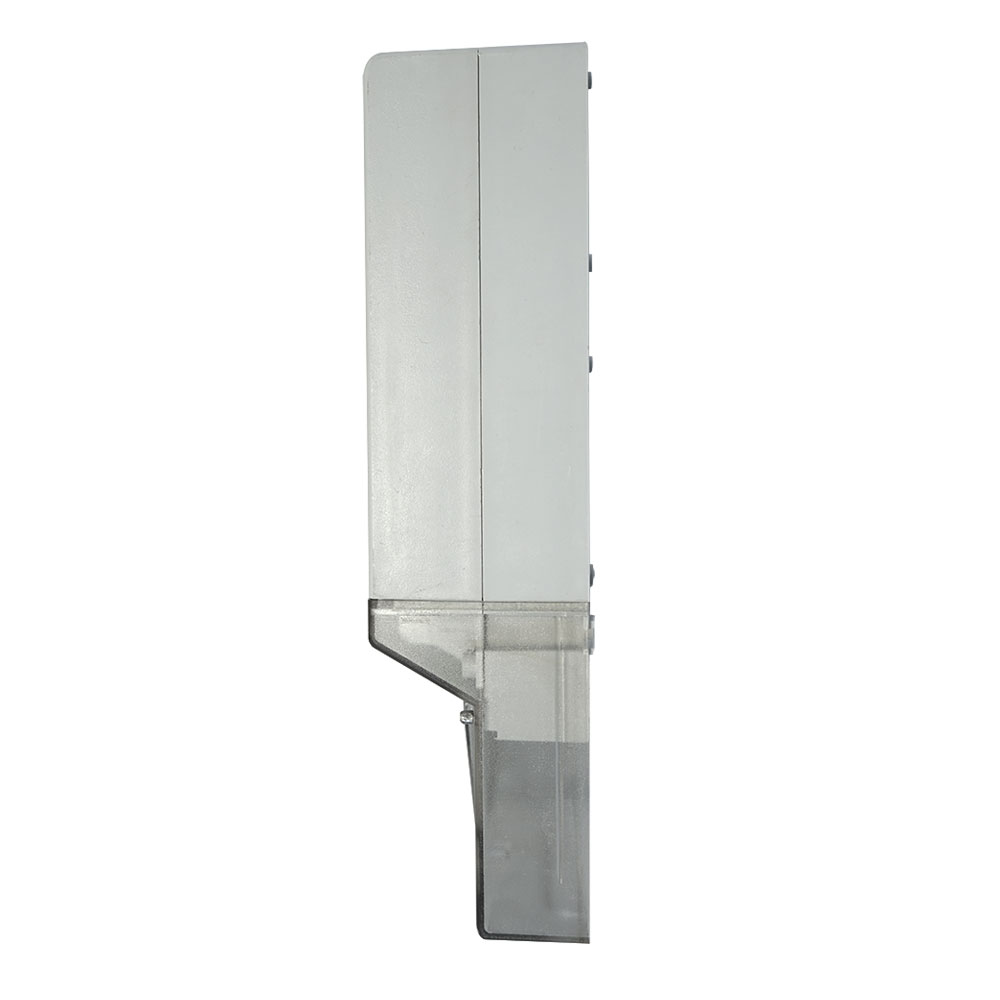

Габаритные размеры электросчетчика, мм	330х170х80,2
Гарантийный срок эксплуатации, лет	5

*Примечание - В виду отсутствия в ГОСТ 31819.23-2012 класса точности 0,5, пределы погрешностей при измерении реактивной энергии счетчиков класса точности 0,5 устанавливаются равными пределам соответствующих погрешностей счетчиков активной энергии класса точности 0,5S по ГОСТ 31819.22-2012.

Наименование и условное обозначение варианта исполнения счетчика	Номинальный (максимальный) ток, А	Номинальное напряжение, В	Класс точности при измерении активной/реактивной энергии	Количество интерфейсов RS-485	Наличие резервного блока питания
СЭТ-4ТМ.03М	5(10)	3x(57,7-115)/ (100-200)	0,2S/0,5	2	есть
СЭТ-4ТМ.03М.01	5(10)		0,5S/1,0	2	есть
СЭТ-4ТМ.02М.02	5(10)		0,2S/0,5	1	есть
СЭТ-4ТМ.02М.03	5(10)		0,5S/1,0	1	есть
СЭТ-4ТМ.03М.04	5(10)		0,2S/0,5	2	нет
СЭТ-4ТМ.03М.05	5(10)		0,5S/1,0	2	нет
СЭТ-4ТМ.02М.06	5(10)		0,2S/0,5	1	нет
СЭТ-4ТМ.02М.07	5(10)		0,5S/1,0	1	нет
СЭТ-4ТМ.03М.08	5(10)	3x(120-230)/ (208-400)	0,2S/0,5	2	есть
СЭТ-4ТМ.03М.09	5(10)		0,5S/1,0	2	есть
СЭТ-4ТМ.02М.10	5(10)		0,2S/0,5	1	есть
СЭТ-4ТМ.02М.11	5(10)		0,5S/1,0	1	есть
СЭТ-4ТМ.03М.12	5(10)		0,2S/0,5	2	нет
СЭТ-4ТМ.03М.13	5(10)		0,5S/1,0	2	нет
СЭТ-4ТМ.02М.14	5(10)		0,2S/0,5	1	нет
СЭТ-4ТМ.02М.15	5(10)		0,5S/1,0	1	нет
СЭТ-4ТМ.03М.16	1(2)	3x(57,7-115)/ (100-200)	0,2S/0,5	2	есть
СЭТ-4ТМ.03М.17	1(2)		0,5S/1,0	2	есть
СЭТ-4ТМ.02М.18	1(2)		0,2S/0,5	1	есть
СЭТ-4ТМ.02М.19	1(2)		0,5S/1,0	1	есть
СЭТ-4ТМ.03М.20	1(2)		0,2S/0,5	2	нет
СЭТ-4ТМ.03М.21	1(2)		0,5S/1,0	2	нет
СЭТ-4ТМ.02М.22	1(2)		0,2S/0,5	1	нет
СЭТ-4ТМ.02М.23	1(2)		0,5S/1,0	1	нет
СЭТ-4ТМ.03М.24	1(2)	3x(120-230)/ (208-400)	0,2S/0,5	2	есть
СЭТ-4ТМ.03М.25	1(2)		0,5S/1,0	2	есть
СЭТ-4ТМ.02М.26	1(2)		0,2S/0,5	1	есть
СЭТ-4ТМ.02М.27	1(2)		0,5S/1,0	1	есть
СЭТ-4ТМ.03М.28	1(2)		0,2S/0,5	2	нет
СЭТ-4ТМ.03М.29	1(2)		0,5S/1,0	2	нет
СЭТ-4ТМ.02М.30	1(2)		0,2S/0,5	1	нет
СЭТ-4ТМ.02М.31	1(2)		0,5S/1,0	1	нет
Примечание: Оптический интерфейс присутствует во всех вариантах исполнения счетчика.
