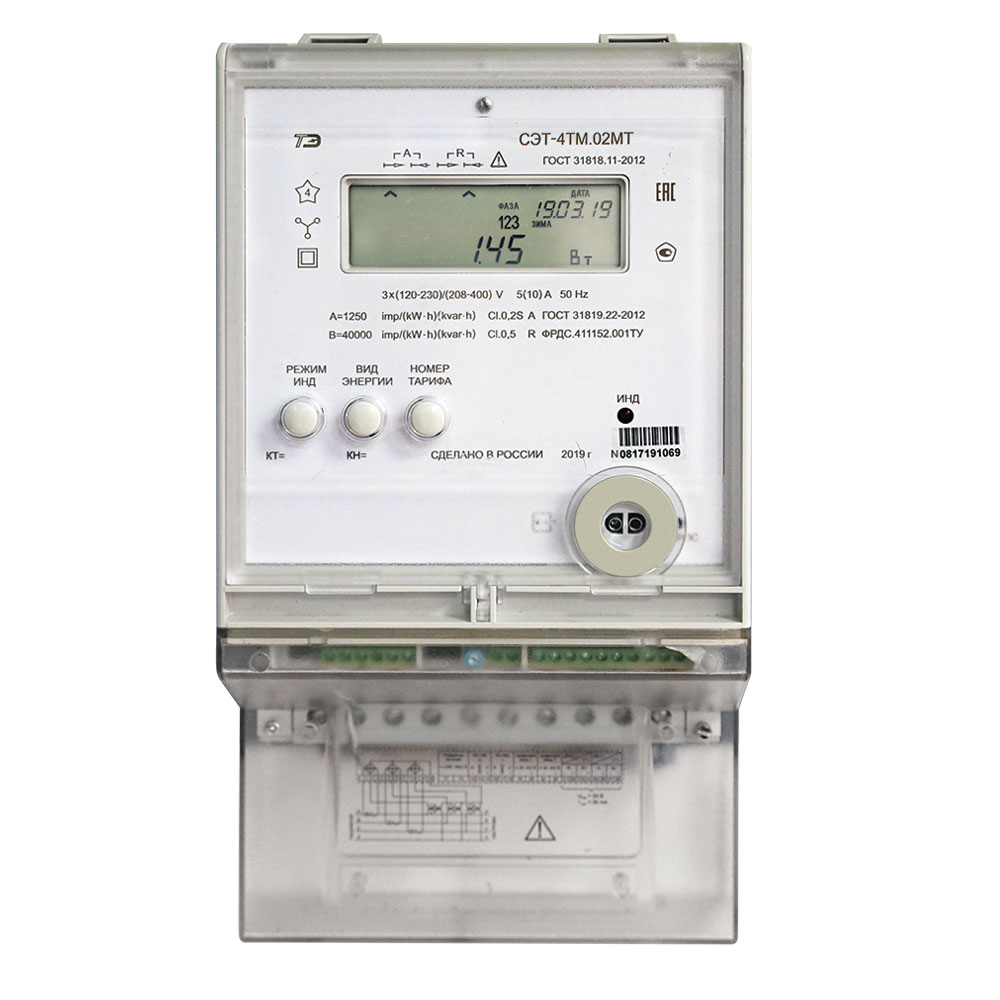

Счетчики предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики серии СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Электросчетчики серии СЭТ-4ТМ имеют интерфейсы связи и предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и автоматизированных систем диспетчерского управления (АСДУ).

Счетчики электроэнергии имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии серии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
• реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
• реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

• Независимые равноприоритетные, гальванически изолированные интерфейсы связи:
  СЭТ-4ТМ.03МТ -оптопорт и два RS-485;
  СЭТ-4ТМ.02МТ - оптопорт и RS-485.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Расширенный диапазон по напряжению: 3×(57,7-115)/(100-200) или 3×(120-230)/(208-400) В.
• Четыре конфигурируемых изолированных испытательных выхода.
• Два конфигурируемых цифровых входа.
• Цифровая обработка сигналов.
• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
• Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).
• Электронная пломба и датчик магнитного поля.

Тарификация и учет энергии
Счетчики СЭТ-4ТМ ведут архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной – восемь каналов):

• всего от сброса (нарастающий итог);
• за текущие и предыдущие календарные сутки;
• на начало текущих и предыдущих календарных суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней.
• за текущий месяц и двенадцать предыдущих календарных месяцев;
• на начало текущего месяца и двенадцати предыдущих календарных месяцев;
• за текущий и предыдущий календарный год;
• на начало текущего и предыдущего календарного года.

Тарификатор:

• восемь тарифов (Т1-Т8),
• восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
• двенадцать сезонов (на каждый месяц года),
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
• используется расписание праздничных дней и список перенесенных дней.


Счетчики могут конфигурироваться для работы в однотарифном режиме, не зависимо от введенного тарифного расписания.

Профили мощности нагрузки
Счетчики СЭТ-4ТМ ведут три независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

• время интегрирования от 1 до 60 минут (без учета потерь);
• время интегрирования от 1 до 30 минут (с учетом потерь);
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

Регистрация максимумов мощности нагрузки
Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:

• интервальных максимумов (в интервале времени между сбросами);
• месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.

Измерение параметров сети и показателей качества электричества
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
• коэффициента мощности;
• частоты сети;
• фазных, межфазных напряжений и напряжения прямой последовательности;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
• тока;
• коэффициентов искажения синусоидальности кривой токов;
• коэффициентов несимметрии тока по нулевой и обратной последовательностям;
• текущего времени, даты и температуры.

Счетчики всех вариантов исполнения, не зависимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика.

Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы
В счетчиках функционируют четыре изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
• статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигналов телеуправления;
• для проверки точности хода встроенных часов реального времени (только канал 0).

В счетчиках функционируют два цифровых входа, которые могут конфигурироваться:

• для управления режимом поверки А или В (только первый цифровой вход);
• для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Журналы счетчика
Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал. Общее число записей в журналах 1040.

Устройство индикации
Счетчики СЭТ-4ТМ имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и три кнопки  управления режимами индикации.

Индикатор счетчиков может работать в одном из трех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров.

Счетчик в режиме индикации текущих измерений позволяет отображать на табло ЖКИ текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, текущего квадранта по текущему тарифу.

Интерфейсы связи
Счетчики СЭТ-4ТМ.03МТ имеют три равноприоритетных, независимых, гальванически изолированных интерфейса связи: два RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).

Счетчики СЭТ-4ТМ.02МТ имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).

Счетчики поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой (третий уровень доступа) и не доступны без вскрытия пломб.

Наименование величины	Значение
Класс точности при измерении в прямом и обратном направлении:
активной электроэнергии по ГОСТ 31819.22-2012	0,2 S или 0,5 S
реактивной энергии по ФРДС.411152.001ТУ    реактивной энергии по ГОСТ 31819.23-2012	0,5* 1,0
Номинальный (максимальный) ток, А	1(2) или 5(10)
Стартовый ток (чувствительность), мА	0,001Iном
Номинальное значение напряжения, В	3x(57,7-115)/(100-200) или 3х(120-230)/(208-400)
Установленный рабочий диапазон напряжений от 0,8Uном до 1,15Uном, В, счетчиков с Uном:    3×(57,7-115)/(100-200) В    3×(120-230)/(208-400) В	3× (46-132)/(80-230); 3×(96-265)/(166-460)
Номинальное значение напряжения резервного питания, В	230 (постоянного или переменного тока)
Рабочий диапазон напряжений резервного питания, В	от 100 до 265 (постоянного или переменного тока)
Номинальная частота сети, Гц	50
Рабочий диапазон частот сети, Гц	от 47,5 до 52,5
Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления при    активной, индуктивной и емкостной нагрузках в зависимости    от класса точности 0,2S(0,5S)), dP       при 0,05Iном ≤ I ≤ Iмакс, cosφ=1       при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5       при 0,01Iном ≤ I < 0,05Iном, cosφ=1       при 0,02Iном ≤ I < 0,05Iном, cosφ=0,5       при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,25	±0,2 (±0,5); ±0,3 (±0,6) ±0,4 (±1,0) ±0,5 (±1,0) ±0,5 (±1,0)
реактивной мощности (прямого и обратного направления при    активной, индуктивной и емкостной нагрузках в зависимости    от класса точности 0,5(1)), dQ       при 0,05Iном ≤ I ≤ Iмакс, sinφ=1       при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,5       при 0,01Iном ≤ I < 0,05Iном, sinφ=1       при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5       при 0,05Iном ≤ I ≤ Iмакс sinφ=0,25	±0,5 (±1,0) ±0,6 (±1,0) ±1,0 (±1,5) ±1,0 (±1,5) ±1,0 (±1,5)
полной мощности, dS, (аналогично реактивной мощности)	dS = dQ (аналогично реактивной мощности)
напряжения (фазного, межфазного, прямой    последовательности и их усредненных значений)	±0,4 % в диапазоне от 0,8Uном до 1,15Uном
тока	±0,4% при Iном≤I≤Iмакс при 0,01Iном≤I≤Iном
частоты	±0,05 в диапазоне от 47,5 до 52,5 Гц
мощности активных потерь в линии и трансформаторе, dPп	2di + 2du
мощности реактивных потерь в линии и трансформаторе, dQп	2di + 4du
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки	±0,5
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, Вт (В×А), не более
57,7 В    115 В    120 В    230 В	0,8 (1,0) 1,0 (1,5) 1,0 (1,5) 1,5 (2,5)
Полная мощность, потребляемая каждой последовательной цепью, не более, В·А	0,1
Ток потребления от резервного источника питания в диапазоне напряжений от 100 до 265 В, мА:    = 100 В    = 265 В    ~ 100 В    ~ 265 В	30 15 45 28
Число индицируемых разрядов жидкокристаллического индикатора	8
Скорость обмена информацией, бит/с:
по оптическому порту	9600
по интерфейсам RS-485	38400, 19200, 9600, 4800, 2400, 1200, 600
Постоянная счетчика в основном режиме (режиме поверки), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков:    3х(57,7-115)/(100-200)В, 1(2) А    3х(57,7-115)/(100-200)В, 5(10) А    3х(120-230)/(208-400) В, 1(2) А    3х(120-230)/(208-400) В, 5(10) А	25000 (800000) 5000 (160000) 6250 (200000) 1250 (40000)
Сохранность данных при прерываниях питания, лет:
информации, более	40
внутренних часов (питание от литиевой батареи), не менее	12
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от минус 40 до плюс 60
относительная влажность, %	90 % при 30 °С
давление, кПа (мм. рт. ст.)	от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет	16**
Средняя наработка счетчика электроэнергии СЭТ-4ТМ на отказ, час	220000
Средний срок службы, лет	30
Масса счетчика электроэнергии СЭТ-4ТМ, кг	1,6
Габаритные размеры электросчетчика СЭТ-4ТМ, мм	330х170х80,2
Гарантийный срок эксплуатации, лет	5

* Примечание: в виду отсутствия в ГОСТ 31819.23-2012 класса точности 0,5, пределы погрешностей при измерении реактивной энергии счетчиков класса точности 0,5 устанавливаются равными пределам соответствующих погрешностей счетчиков активной энергии класса точности 0,5S по ГОСТ 31819.22-2012.

** 10 лет (в соответствии с приказом Федерального агентства по техническому регулированию и метрологии №841 «Об утверждении предельного значения интервала между поверками для счетчиков электрической энергии переменного тока классов точности от 0,05 до 0,2 и 0,1S, 0,2S, 0,5S» от 28 марта 2024 г.).

Наименование и условное обозначение варианта исполнения счетчика	Номинальный (максимальный) ток, А	Номинальное напряжение, В	Класс точности при измерении активной/реактивной энергии	Количество интерфейсов RS-485	Наличие резервного блока питания
СЭТ-4ТМ.03МТ	5(10)	3×(57,7-115)/ (100-200)	0,2S/0,5	2	есть
СЭТ-4ТМ.03МТ.01	5(10)		0,5S/1,0	2	есть
СЭТ-4ТМ.02МТ.02	5(10)		0,2S/0,5	1	есть
СЭТ-4ТМ.02МТ.03	5(10)		0,5S/1,0	1	есть
СЭТ-4ТМ.03МТ.04	5(10)		0,2S/0,5	2	нет
СЭТ-4ТМ.03МТ.05	5(10)		0,5S/1,0	2	нет
СЭТ-4ТМ.02МТ.06	5(10)		0,2S/0,5	1	нет
СЭТ-4ТМ.02МТ.07	5(10)		0,5S/1,0	1	нет
СЭТ-4ТМ.03МТ.08	5(10)	3×(120-230)/ (208-400)	0,2S/0,5	2	есть
СЭТ-4ТМ.03МТ.09	5(10)		0,5S/1,0	2	есть
СЭТ-4ТМ.02МТ.10	5(10)		0,2S/0,5	1	есть
СЭТ-4ТМ.02МТ.11	5(10)		0,5S/1,0	1	есть
СЭТ-4ТМ.03МТ.12	5(10)		0,2S/0,5	2	нет
СЭТ-4ТМ.03МТ.13	5(10)		0,5S/1,0	2	нет
СЭТ-4ТМ.02МТ.14	5(10)		0,2S/0,5	1	нет
СЭТ-4ТМ.02МТ.15	5(10)		0,5S/1,0	1	нет
СЭТ-4ТМ.03МТ.16	1(2)	3×(57,7-115)/ (100-200)	0,2S/0,5	2	есть
СЭТ-4ТМ.03МТ.17	1(2)		0,5S/1,0	2	есть
СЭТ-4ТМ.02МТ.18	1(2)		0,2S/0,5	1	есть
СЭТ-4ТМ.02МТ.19	1(2)		0,5S/1,0	1	есть
СЭТ-4ТМ.03МТ.20	1(2)		0,2S/0,5	2	нет
СЭТ-4ТМ.03МТ.21	1(2)		0,5S/1,0	2	нет
СЭТ-4ТМ.02МТ.22	1(2)		0,2S/0,5	1	нет
СЭТ-4ТМ.02МТ.23	1(2)		0,5S/1,0	1	нет
СЭТ-4ТМ.03МТ.24	1(2)	3×(120-230)/ (208-400)	0,2S/0,5	2	есть
СЭТ-4ТМ.03МТ.25	1(2)		0,5S/1,0	2	есть
СЭТ-4ТМ.02МТ.26	1(2)		0,2S/0,5	1	есть
СЭТ-4ТМ.02МТ.27	1(2)		0,5S/1,0	1	есть
СЭТ-4ТМ.03МТ.28	1(2)		0,2S/0,5	2	нет
СЭТ-4ТМ.03МТ.29	1(2)		0,5S/1,0	2	нет
СЭТ-4ТМ.02МТ.30	1(2)		0,2S/0,5	1	нет
СЭТ-4ТМ.02МТ.31	1(2)		0,5S/1,0	1	нет
Примечание – Оптический интерфейс присутствует во всех вариантах исполнения счетчика.
