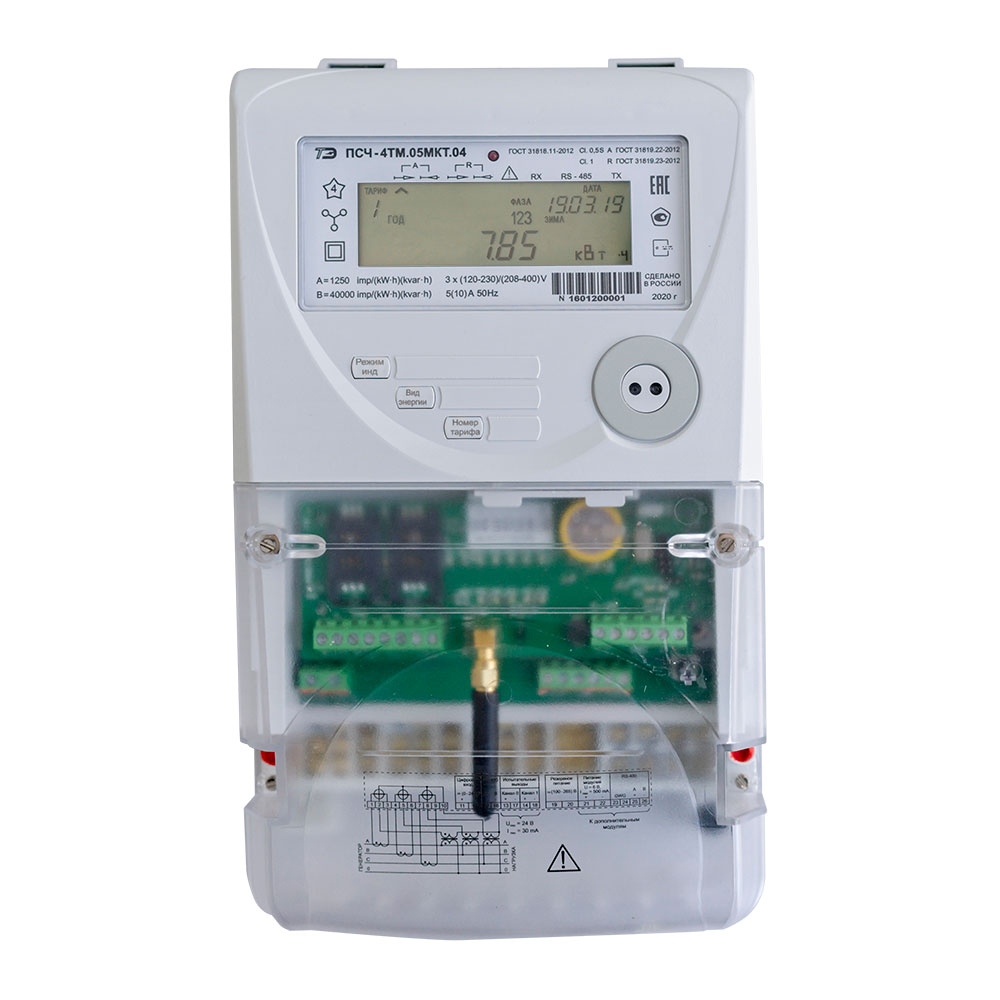

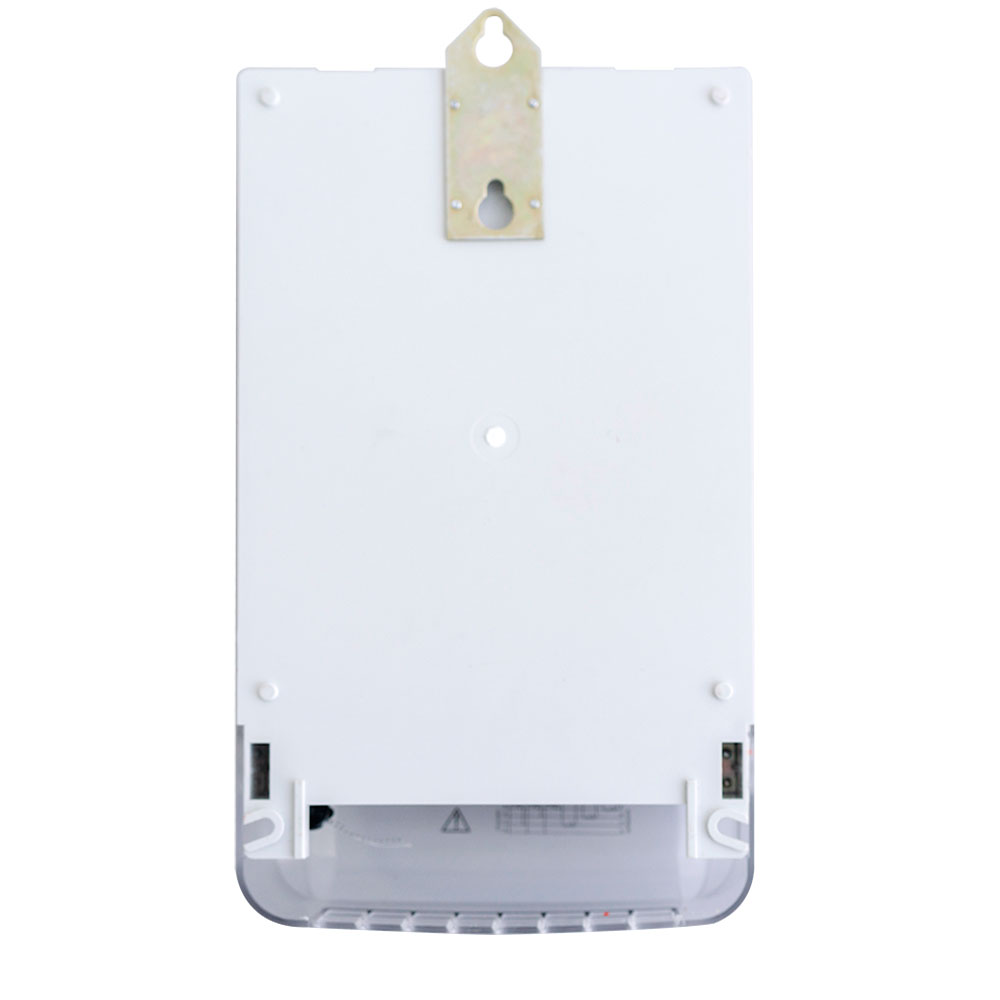

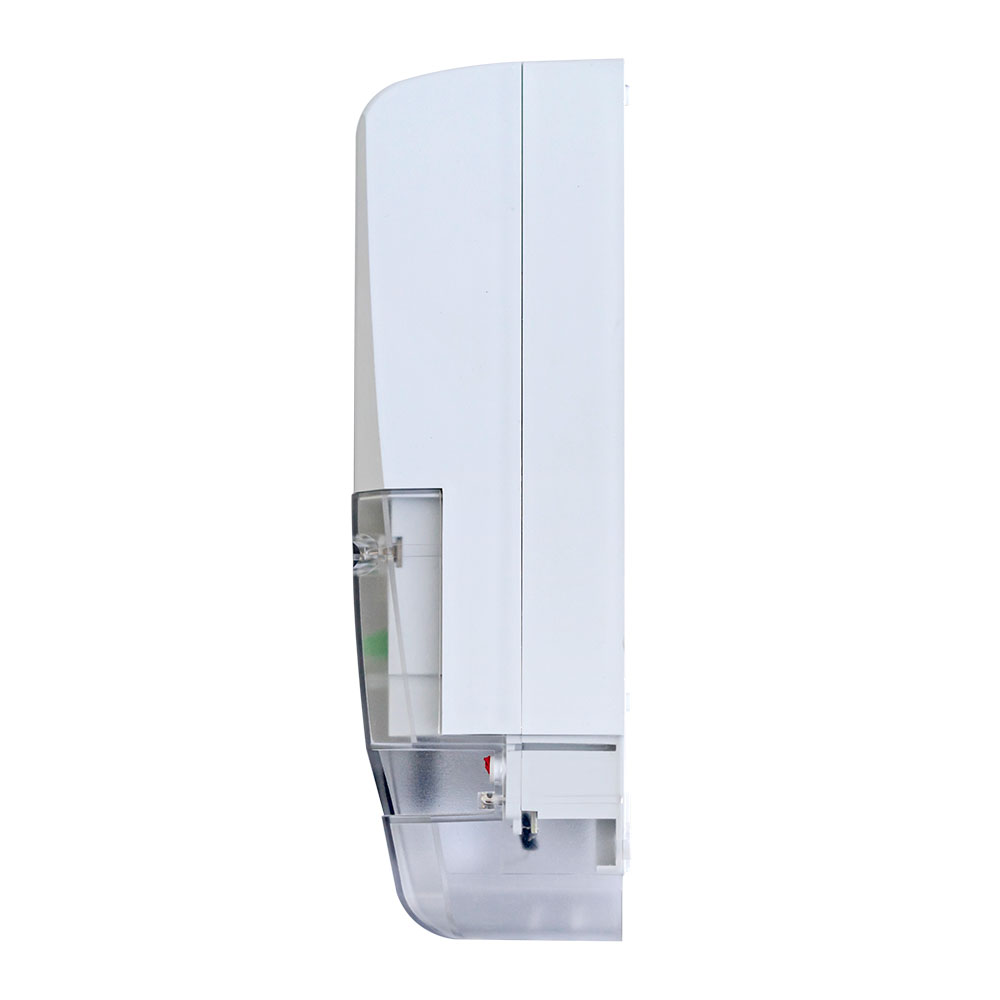

Счетчики ПСЧ-4ТМ.05МКТ  предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Электросчетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.

Счетчик электроэнергии  ПСЧ-4ТМ.05МКТ предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), а также автоматизированных системах диспетчерского управления (АСДУ).

Счетчик электроэнергии могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

• активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
• реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
•  реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Счетчик электроэнергии могут конфигурироваться для работы в реверсном режиме без переключения токовых цепей и вести измерение и учет с обратным знаком (в каналах противоположного направления).

• Два равноприоритетных, независимых, гальванически развязанных интерфейса связи: RS-485 и оптопорт.
• Дополнительные интерфейсные модули: GSM, UMTS, LTE, NB-IoT, PLC, Ethernet, RF (ZigBee), Wi-Fi
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Жидкокристаллический индикатор с подсветкой.
• Два конфигурируемых изолированных испытательных выхода.
• Один конфигурируемый цифровой вход.
• Формирование сигнала управления нагрузкой по различным программируемым критериям.
• В корпусе предусмотрено место для коммуникационного оборудования.
• Две энергонезависимые электронные пломбы.
• Датчик воздействия магнитного поля повышенной индукции.

Счетчики ПСЧ-4ТМ.05МКТ функционально полностью соответствуют ранее выпускаемым счетчикам серии ПСЧ-4ТМ.05МК и имеют следующие дополнительные возможности:

• позволяют конфигурироваться для работы в реверсном двунаправленном или реверсном однонаправленном режиме измерения и учета без переключения токовых цепей;
• позволяют конфигурироваться для работы в трехпроводных сетях с изолированной нейтралью при включении по схеме Арона;
• обеспечивают возможность считывания через интерфейсы связи: регистрационный номер в Федеральном информационном фонде по обеспечению средств измерений (в Госреестре), интервал между поверками и идентификатор производителя.

Тарификация и архивы учтенной энергии
Электросчетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).
Тарификатор:

• четыре тарифа (Т1-Т4);
• четыре типа дня (будни, суббота, воскресенье, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
• используется расписание праздничных дней и список перенесенных дней.

Счетчики ПСЧ-4ТМ.05МКТ ведут архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

• всего от сброса (нарастающий итог);
• за текущие и предыдущие сутки;
• на начало текущих и предыдущих суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 суток;
• за текущий месяц и двенадцать предыдущих месяцев;
• на начало текущего месяца и двенадцати предыдущих месяцев;
• за текущий и предыдущий год;
• на начало текущего и предыдущего года.

Счетчики  могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

Профили мощности нагрузки
Счетчики ПСЧ-4ТМ.05МКТ ведут два четырехканальных независимых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления. Для всех счетчиков непосредственного включения и для счетчиков трансформаторного включения на подключениях с номинальными напряжениями 3×(100-115)/(173-200) В время интегрирования мощности может программироваться только в диапазоне от 1 до 30 минут.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Глубина хранения каждого массива профиля при времени интегрирования 30 минут составляет 113 суток.

Регистрация максимумов мощности нагрузки
Электросчетчики могут  использоваться как регистратор максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика электроэнергии:

• от сброса (ручной сброс или сброс по интерфейсному запросу):
• за текущий и каждый из двенадцати предыдущих месяцев.

Измерение параметров сети и показателей качества электрической энергии
Электросчетчики ПСЧ-4ТМ.05МКТ измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь;
• фазного и межфазного напряжения и напряжения прямой последовательности;
• тока;
• коэффициента мощности;
• частоты сети;
• текущего времени и даты;
• температуры внутри корпуса;
• тока нулевой последовательности;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
• коэффициентов искажения синусоидальности кривой токов;
• коэффициентов несимметрии тока по нулевой и обратной последовательностям.

Все варианты исполнения электросчетчиков, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.
Счетчики могут использоваться как измеритель показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы
В электросчетчиках ПСЧ-4ТМ.05МКТ  функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
• статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигналов телеуправления;
• сигнала контроля точности хода встроенных часов;
• сигнал управления нагрузкой по различным программируемым критериям.

В счетчиках  электроэнергии функционирует один цифровой вход, который может конфигурироваться:

• как вход управления режимом поверки (только первый цифровой вход);
• как вход счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Электросчетчики  с функцией управления нагрузкой может работать в следующих режимах:

• ограничения мощности нагрузки;
• ограничения энергии за сутки;
• ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
• контроля напряжения сети;
• контроля температуры счетчика;
• управления нагрузкой по расписанию.

Журналы
Счетчики  ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

Устройство индикации
Счетчики имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также три кнопки управления режимами индикации.

Индикатор электросчетчика может работать в одном из четырех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров;
• в режиме индикации технологических параметров.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе учтенную активную и реактивную элеткроэнергию прямого и обратного направления по каждому тарифу и сумме тарифов.

Дополнительно счетчики позволяют отображать на индикаторе:

• измеренные мгновенные значения физических величин, указанных в разделе «Измерение параметров сети и показателей качества электрической энергии»;
• версию программного обеспечения счетчика (ПО) и контрольную сумму метрологически значимой части ПО.

Интерфейсы связи
Счетчики ПСЧ-4ТМ.05МКТ  имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс.

Счетчики  поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования различных параметров.

В счетчиках могут устанавливаться дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTE(2G+NBIoT), PLC, Ethernet, RF (ZigBee), Wi-Fi). При этом счетчики становятся коммуникаторами и к их интерфейсам могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта.

Наименование величины	Значение
Класс точности при измерении в прямом и обратном направлении:    активной энергии по ГОСТ 31819.22-2012    активной энергии по ГОСТ 31819.21-2012    реактивной энергии по ГОСТ 31819.23-2012	0,5 S 1 1 или 2
Номинальный (максимальный) ток, А Базовый (максимальный) ток, А	1(2) или 5(10) 5(100)
Стартовый ток (чувствительность), мА:    трансформаторного включения    непосредственного включения	0,001Iном 0,004Iб
Номинальные напряжения, В	3х(57,7-115)/(100-200) или 3х(120-230)/(208-400)
Установленный рабочий диапазон напряжений, В, электросчетчиков с Uном:    3х(57,7-115)/(100-200) В    3х(120-230)/(208-400) В	от 0,8Uном до 1,15Uном 3х(46-132)/(80-230) 3х(96-265)/(166-460)
Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В	от 0 до 440
Номинальная частота сети, Гц	50
Диапазон рабочих частот, Гц	от 47,5 до 52,5
Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δP, электросчетчиков:        трансформаторного включения класса точности 0,5S:    при 0,05Iном ≤ I ≤ Iмакс, cosφ=1    при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5    при 0,01Iном ≤ I < 0,05Iном, cosφ=1    при 0,02Iном ≤ I < 0,05Iном, cosφ=0,5    при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,25	±0,5 ±0,6 ±1,0 ±1,0 ±1,0
непосредственного включения класса точности 1:    при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, cosφ=0,5    при 0,05Iб ≤ I < 0,1Iб, cosφ=1    при 0,1Iб ≤ I ≤ Iмакс cosφ=0,25	±1,0 ±1,5 ±1,5
реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ, счетчиков: трансформаторного включения класса точности 1:    при 0,05Iном ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5    при 0,01Iном ≤ I < 0,05Iном, sinφ=1    при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5    при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,25	±1,0 ±1,5 ±1,5 ±1,5
непосредственного включения класса точности 2:    при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5    при 0,05Iб ≤ I < 0,1Iб, sinφ=1    при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25	±2,0 ±2,5 ±2,5
полной мощности, δS	δS = δQ (аналогично реактивной мощности)
напряжения (фазного, межфазного, прямой    последовательности и их усредненных    значений), δU	±0,4 в диапазоне от 0,8Uном до 1,15Uном ±0,9 (у электросчетчиков непосредственного включения)
тока, δI, электросчетчиков:    трансформаторного включения	±0,4 при Iном ≤ I ≤ Iмакс при 0,01Iном ≤ I ≤ Iном
непосредственного включения	±0,9 при Iб ≤ I ≤ Iмакс при 0,05Iб ≤ I < Iб
частоты и ее усредненного значения	±0,05 в диапазоне от 47,5 до 52,5 Гц
мощности активных потерь, δPп	(2δi + 2δu)
мощности реактивных потерь, δQп	(2δi + 4δu)
активной энергии и мощности с учетом    потерь (прямого и обратного направления),    δP±Pп
реактивной энергии и мощности с учетом    потерь (прямого и обратного направления),    δQ±Qп
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки	±0,5
Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:    во включенном состоянии в диапазоне    температур от минус 40 до плюс 60 °С, менее    в выключенном состоянии в диапазоне    температур от минус 40 до плюс 70 °С, менее	±0,1 ±0,22
Полная мощность, потребляемая каждой последовательной цепью, не более, ВА	0,1
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, Вт (В×А), не более	57,7 В	115 В	120 В	230 В
	0,5 (0,8)	0,7 (1,1)	0,7 (1,1)	1,1 (1,9)
Максимальный ток, потребляемый от резервного источника питания переменного или постоянного тока, в диапазоне напряжений от 100 В до 265 В, без учета (с учетом) потребления дополнительного интерфейсного модуля (6 В, 500 мА), мА	= 100 В	= 265 В	~100 В	~ 265 В
	30 (90)	20 (40)	50 (120)	40 (70)
Жидкокристаллический индикатор:    число индицируемых разрядов    цена единицы младшего разряда при    отображении энергии и коэффициентах    трансформации равных 1, кВт·ч (квар·ч)	8 0,01
Постоянная счетчика в основном режиме (режиме поверки), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков:
3х(57,7-115)/(100-200)В, 1(2) А	25000 (800000)
3х(57,7-115)/(100-200)В, 5(10) А	5000 (160000)
3х(120-230)/(208-400) В, 1(2) А	6250 (200000)
3х(120-230)/(208-400) В, 5(10) А	1250 (40000)
3х(120-230)/(208-400) В, 5(100) А	250 (8000)
Сохранность данных при прерываниях питания, лет:    информации, более    внутренних часов, не менее	40 10 (питание от литиевой батареи)
Защита информации	пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	Циклическая, непрерывная
Рабочие условия эксплуатации:    температура окружающего воздуха,  °С    относительная влажность при 30 °С, %    давление, кПа (мм. рт. ст.)	группа 4 по ГОСТ 22261 от минус 40 до плюс 60 до 90 от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет	16*
Средняя наработка до отказа, час	220000
Средний срок службы, лет	30
Время восстановления, час	2
Масса, кг, не более	1,7

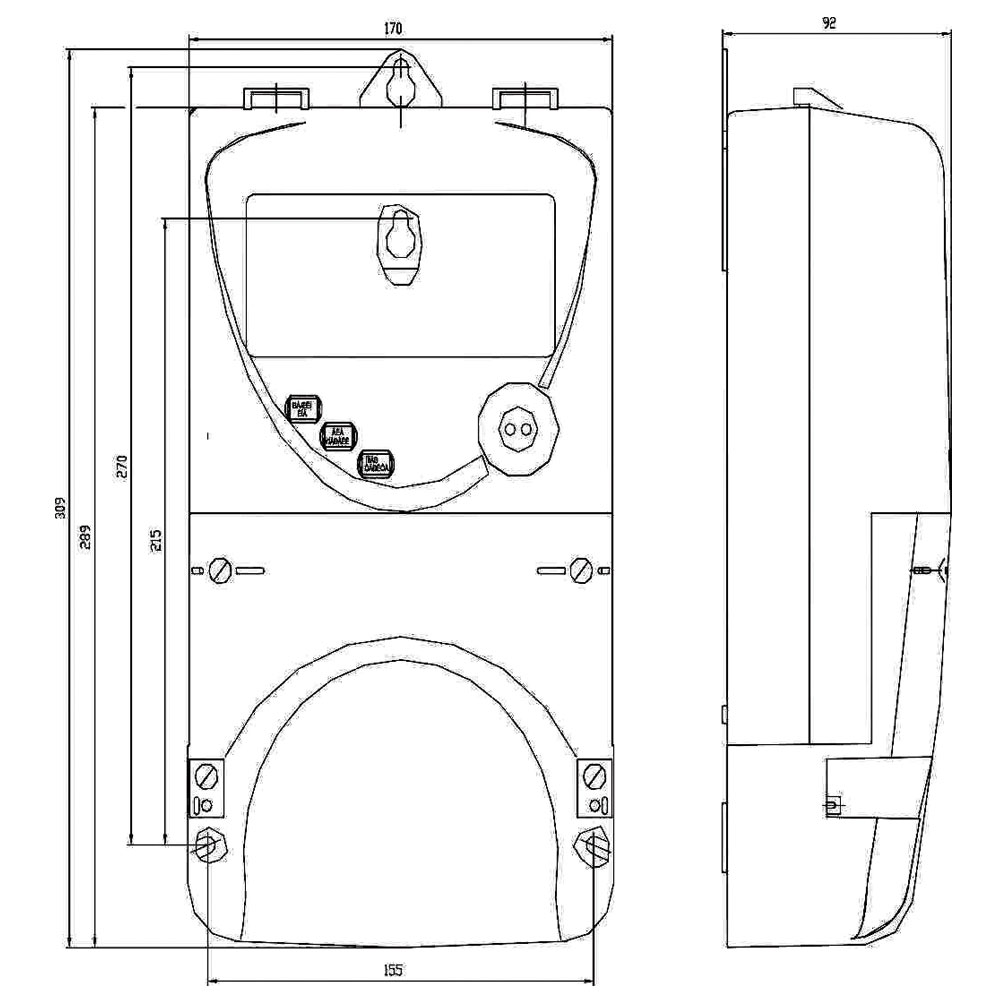

Габаритные размеры, мм	309х170х92
Гарантийный срок эксплуатации, лет	5

* Для кл. т. 0,5S – 10 лет, кл. т. 1 – 16 лет (в соответствии с приказом Федерального агентства по техническому регулированию и метрологии №841 «Об утверждении предельного значения интервала между поверками для счетчиков электрической энергии переменного тока классов точности от 0,05 до 0,2 и 0,1S, 0,2S, 0,5S» от 28 марта 2024 г.).

Условное обозначение счетчика	Номинальный (максимальный) ток, А	Номинальное напряжение, В	Класс точности по учету активной/ реактивной энергии	Наличие резервного блока питания
Счетчики электроэнергии трансформаторного включения
ПСЧ-4ТМ.05МКТ.00	5 (10)	3x(57,7-115)/ (100-200)	0,5S / 1	есть
ПСЧ-4ТМ.05МКТ.01	5 (10)			нет
ПСЧ-4ТМ.05МКТ.02	1 (2)			есть
ПСЧ-4ТМ.05МКТ.03	1 (2)			нет
ПСЧ-4ТМ.05МКТ.04	5 (10)	3x(120-230)/ (208-400)		есть
ПСЧ-4ТМ.05МКТ.05	5 (10)			нет
ПСЧ-4ТМ.05МКТ.06	1 (2)			есть
ПСЧ-4ТМ.05МКТ.07	1 (2)			нет
Счетчики электроэнергии непосредственного включения
ПСЧ-4ТМ.05МКТ.20	5 (100)	3x(120-230)/ (208-400	1/2	есть
ПСЧ-4ТМ.05МКТ.21	5 (100)			нет

Типы устанавливаемых сменных дополнительных интерфейсных модулей

Условное обозначение модуля	Наименование
01	Коммуникатор GSM ТЕ101.02.01 (сеть 2G)
02	Модем PLC M-2.01(Т).01 (однофазный)
03	Модем PLC M-2.01(Т).02 (трехфазный)
04	Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)
05	Модем Ethernet М-3.01Т.01
06	Модем ISM М-4.01(Т).ZZ(430 МГц)
07	Модем ISM М-4.02(Т).ZZ (860 МГц)
08	Модем ISM М-4.03Т.0.112 (2400 МГц)
09	Модем оптический М-5.01(Т).ZZ
10	Коммуникатор Wi-Fi ТЕ102.01.01
11	Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)*
12	Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+3G+4G)**
13	Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G NB-IoT)
14	Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G  только NB-IoT)
15	Модем LoRaWAN M-6(Т).ZZ.ZZ
16	Модем Bluetooth M-7(Т).ZZ.ZZ
17	Модем PLC/ISM ТЕ103.01.01 (однофазный)
18	Модем PLC/ISM ТЕ103.01.02 (трехфазный)
Примечания: ZZ – вариант исполнения интерфейсного модуля * Максимальная скорость в сети 4G 150 Мбит/с. ** Максимальная скорость в сети 4G 10 Мбит/с. В счетчики электроэнергии могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками: при питании от внутреннего источника счетчика с напряжением 6 В потребляемый ток не должен превышать 400 мА; при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
