Счетчики ведут многотарифный учет и измерение активной и реактивной энергии в двух направления (в том числе и с учетом потерь), ведение массивов профиля мощности  нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров сети и параметров качества электроэнергии в трехфазных трехпроводных и четырехпроводных сетях переменного тока.

Электросчетчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Счетчики всех вариантов исполнения работают как четырехквадрантные измерители (четыре канала учета) активной и реактивной энергии и мощности прямого и обратного направления, имеют идентичные метрологические характеристики и единое программное обеспечение. Счетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

• активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
• реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
• реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Работа счетчиков в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном (обратном) включении токовых цепей счетчика.

Счетчики имеют разнообразные интерфейсы связи и предназначен для работы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), автоматизированных систем диспетчерского управления (АСДУ).

• Интерфейсы связи: оптопорт, RS-485, PLC, RF.
• Возможность установки дополнительных интерфейсных модулей для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: GSM, PLC, Ethernet, RF (для счетчиков внутренней установки).
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Многофункциональный жидкокристаллический индикатор с подсветкой.
• Два конфигурируемых испытательных выхода и два конфигурируемых цифровых входа (для счетчиков внутренней установки).
• Встроенное реле управления нагрузкой и формирование сигнала управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.
• Две энергонезависимые электронные пломбы.
• Датчик воздействия магнитного поля повышенной индукции.
• Два независимых, четырехканальных массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения до 170 суток при времени интегрирования 60 минут.
• Расширенный массив профиля параметров, конфигурируемый в части выбора количества (до 16 каналов) и типа профилируемых параметров с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения до 248 суток четырех параметров со временем интегрирования 30 минут.

Тарификация и архивы учтенной энергии
Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной энергии прямого и обратного направления.

Тарификатор:

• четыре тарифа (Т1-Т4);
• четыре типа дня (будни, суббота, воскресенье, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
• расписание праздничных дней и список перенесенных дней.

Счетчики ведут архивы тарифицированной учтенной энергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления)  и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:

• всего от сброса (нарастающий итог);
• за текущие и предыдущие сутки;
• на начало текущих и предыдущих суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней;
• за текущий месяц и двенадцать предыдущих месяцев;
• на начало текущего месяца и двенадцати предыдущих месяцев;
• за текущий и предыдущий год;
• на начало текущего и предыдущего года.

Глубина хранения суточной учтенной трехфазной не тарифицированной активной и реактивной энергии прямого и обратного направления до 248 суток при времени интегрирования третьего массива параметров 30 минут.

Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

Профили мощности нагрузки
Счетчики всех вариантов исполнения ведут два массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования от 1 до 60 минут. Структура базовых массивов неконфигурируемая и полностью соответствует структуре массива профиля счетчиков предыдущих разработок (СЭТ-4ТМ.02(М), СЭТ-4ТМ.03(М), ПСЧ-3,4ТМ.05(М, Д), ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МД).

Каждый базовый массив может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Глубина хранения каждого базового массива составляет 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров
Счетчики, наряду с двумя базовыми массивами профиля мощности нагрузки, ведут независимый массив профиля параметров (расширенный массив, или третий массив профиля) с программируемым временем интегрирования от 1 до 60 минут.

Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а также формата хранения данных:

• число профилируемых параметров - до 16 (любых);
• глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.

Регистрация максимумов мощности нагрузки
Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчиков:

• от сброса (ручной сброс или сброс по интерфейсному запросу);
• за текущий и каждый из двенадцати предыдущих месяцев.


Измерение и учет потерь
Электросчетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь. Номинальные мощности потерь рассчитываются на основании паспортных данных силового и измерительного оборудования объекта.

Измерение параметров сети и показателей качества электроэнергии
Счетчики измеряют мгновенные значения физических величин, характеризующих трехфазную электрическую сеть, со временем интегрирования от 0,2 до 5 секунд (от 10 до 250 периодов сети 50 Гц) и могут использоваться как измерители или датчики параметров сети.

Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.

Электросчетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 с метрологическими характеристиками в соответствии с техническими условиями ИЛГШ.411152.178ТУ по параметрам установившегося отклонения фазных  (междуфазных, прямой последовательности) напряжений, частоты сети, провалов напряжений и перенапряжений.

Счетчики измеряют и фиксируют в журналах событий остаточное напряжение и длительность провалов напряжений, и величину и длительность перенапряжений в каждой фазе сети и в трехфазной системе. Счетчики ведут статистику характеристик провалов и перенапряжений в каждой фазе сети и в трехфазной системе с возможностью очистки статистической информации по интерфейсному запросу.

Испытательные выходы и цифровые входы
В счетчиках внутренней установки функционируют два изолированных испытательных выхода основного передающего устройства, счетчиках наружной установки - два испытательных выхода с общим «–». Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь);
• сигнала индикации превышения программируемого порога мощности (активной, реактивной прямого и обратного направления);
• сигналов телеуправления;
• сигнала контроля точности часов;
• сигнал управления нагрузкой по различным программируемым критериям.
• В счетчиках внутренней установки функционируют два цифровых входа, которые могут конфигурироваться:
• для управления режимом поверки (только первый цифровой вход);
• для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

В счетчиках внутренней установки функционируют два изолированных цифровых входа, которые могут конфигурироваться:

• для управления режимом поверки;
• для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как входы телесигнализации.

В счетчиках наружной установки цифровые входы отсутствуют.

Управление нагрузкой
Электросчетчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Счетчики с функцией управления нагрузкой могут работать в следующих режимах:

• в режиме ограничения мощности нагрузки;
• в режиме ограничения энергии за сутки;
• в режиме ограничения энергии за расчетный период;
• в режиме контроля напряжения сети;
• в режиме контроля температуры счетчика;
• в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.

Независимо от установленных режимов сигнал управления нагрузкой формируется по интерфейсной команде оператора. Все события, связанные с управлением нагрузкой, фиксируются в журнале событий.

Журналы
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.

Устройство индикации

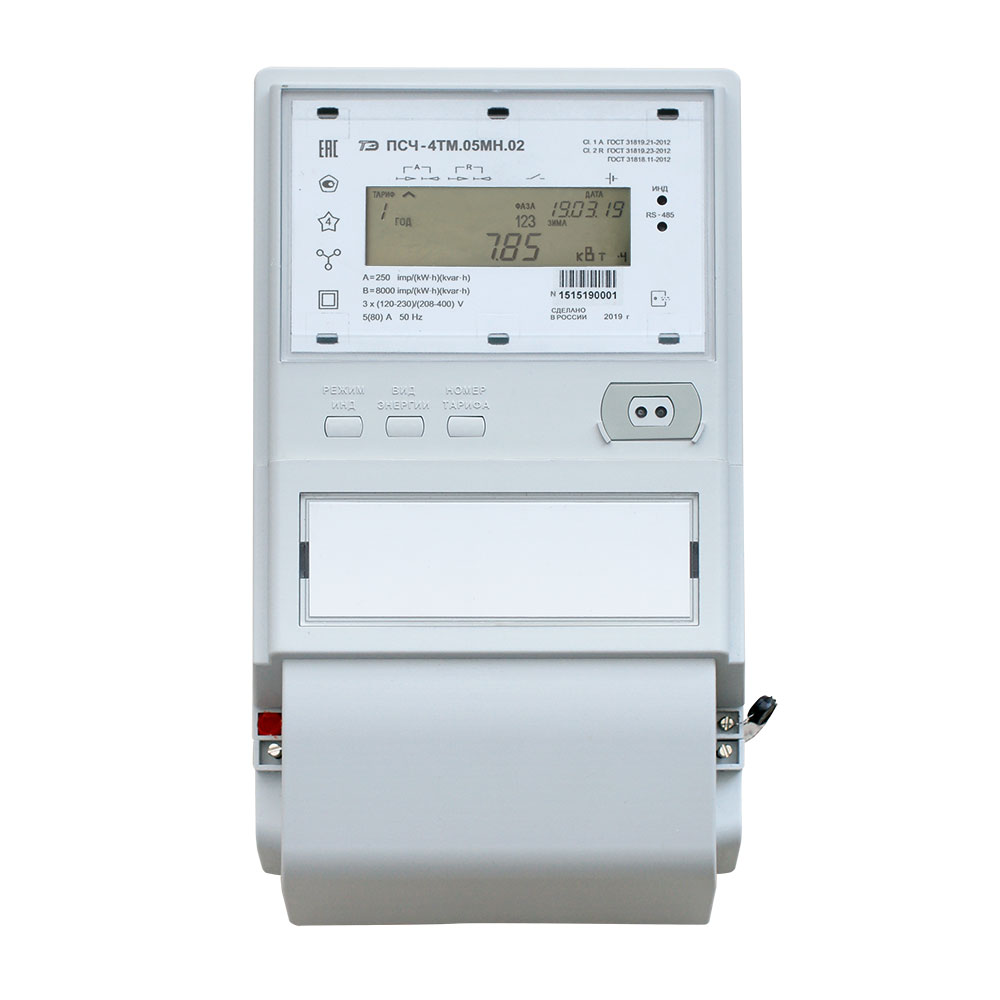

Счетчики внутренней установки имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и три кнопки  управления режимами индикации.

Электросчетчики наружной установки не имеют собственного устройства индикации и отображения измеряемых параметров, управление режимами индикации счетчика производится посредством удаленного терминала Т-1.02, подключаемого к счетчику по радиоканалу через встроенный радиомодем и устанавливаемый внутри помещения. Терминал имеет жидкокристаллический индикатор с подсветкой и три кнопки управления режимами индикации так же, как и счётчик внутренней установки. Питание терминала может производиться как от сети переменного тока в широком диапазоне входных напряжений, так и автономно от двух батарей или аккумуляторов типоразмера ААА.

Индикатор счетчиков может работать в одном из четырех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров;
• в режиме индикации технологических параметров.

Интерфейсы связи
Счетчики (в зависимости от варианта исполнения) имеют два независимых, равноприоритетных интерфейса связи, доступные в следующих комбинациях:

• RS-485 и оптопорт;
• RS-485, оптопорт и радиомодем (RF2);
• PLC-модем и оптопорт;
• PLC-модем, оптопорт и радиомодем (RF2);
• ZigBee-подобный  модем (RF1) и оптопорт;
• ZigBee-подобный  модем (RF1), оптопорт и радиомодем (RF2);
• GSM-модем и оптопорт;
• GSM-модем, оптопорт и радиомодем (RF2).

В качестве сетевых магистральных интерфейсов применяются интерфейсы RS-485, PLC, ZigBee-подобный (RF1) и GSM. Оптопорт присутствует в счетчиках всех вариантов исполнения. Радиомодем (RF2) и оптопорт мультиплексированы на одном канале и не допускают одновременной работы. Приоритет у оптопорта выше, чем у радиомодема.

Счетчики с радиомодемом (RF2) и ZigBee-подобным модемом (RF1) работают на частотах, выделенных по решению ГКРЧ №-7-20-03-001 от 07.05.2007 для устройств малого радиуса действия с выходной мощностью передатчика, не требующей разрешения ГКРЧ на использование радиочастотных каналов.

Электросчетчики через любой интерфейс связи поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена и обеспечивает возможность чтения архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования конфигурационных параметров.

В счетчиках внутренней установки с интерфейсом RS-485 могут устанавливаться дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: GSM, PLC, Ethernet, RF. При этом счетчики становятся коммуникаторами, к интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть с возможностью удаленного доступа к каждому счетчику объекта.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения «Конфигуратор СЭТ-4ТМ» или программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Для управления нагрузкой по команде оператора предусмотрен специальный уровень доступа, аналогично доступа на чтение, только с возможностью управления нагрузкой. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Электронные пломбы и датчик магнитного поля
В счетчиках установлены две энергонезависимые электронные пломбы:

• крышки счетчика;
• клеммной крышки.

Электронные пломбы фиксирую факт и время открытия/закрытия соответствующей крышки с формированием записи в журнале событий. Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчиков.

В электросчетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600±600 А/м) и выше. Факт и время воздействия на счетчики повышенной магнитной индукции фиксируется в журнале событий.

В модельный ряд счетчиков входят счетчики, отличающиеся наличием реле управления нагрузкой,  типами интерфейсов связи и способом установки (внутри или снаружи помещений).

Счетчики всех вариантов исполнения нечувствительны к постоянной составляющей в цепи переменного тока и могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В при непосредственном подключении к сети.

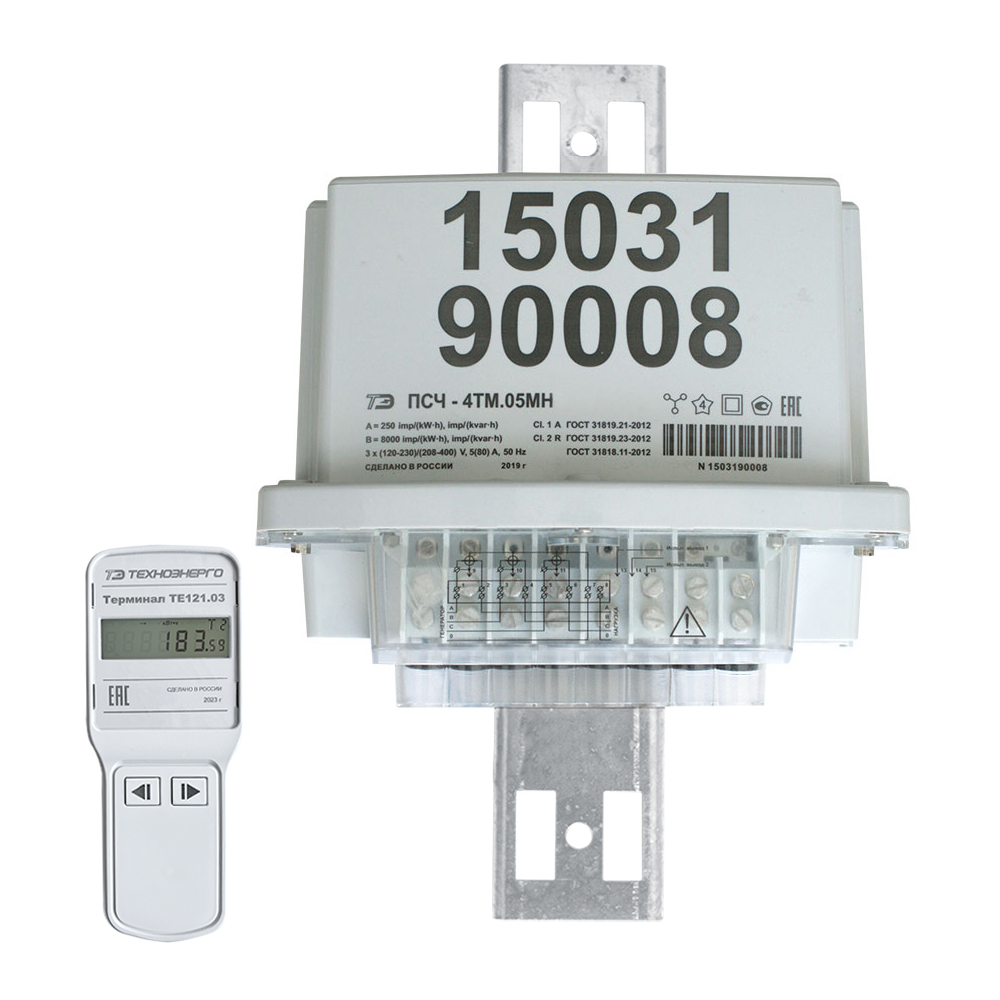

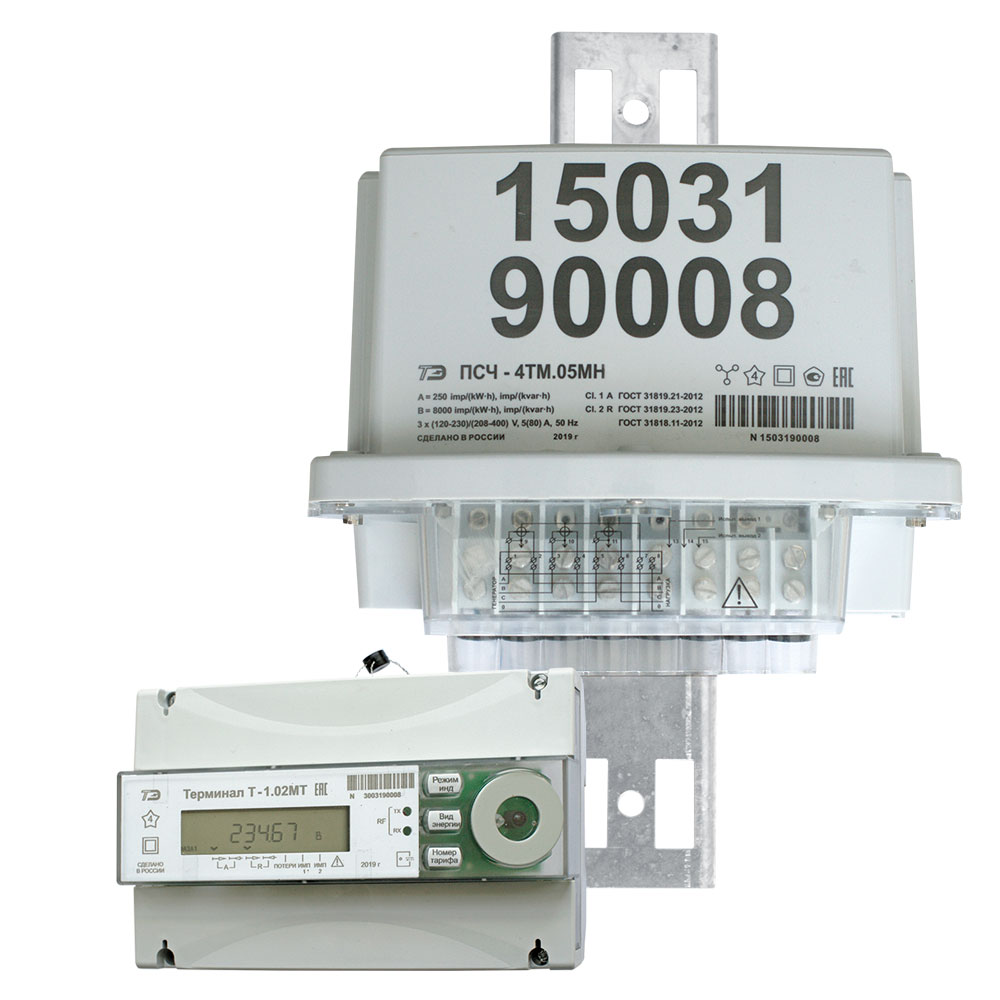

Счетчики наружной установки имеют расщепленную архитектуру, и состоят из двух блоков:

• блока счетчика, выполненного по группе IP55 без индикатора, устанавливаемого снаружи помещения (на фасаде здания или на опоре линии электропередачи);
• удаленного терминала, устанавливаемого внутри помещения, выполняющего функцию удаленного устройства индикации и управления счетчика.
