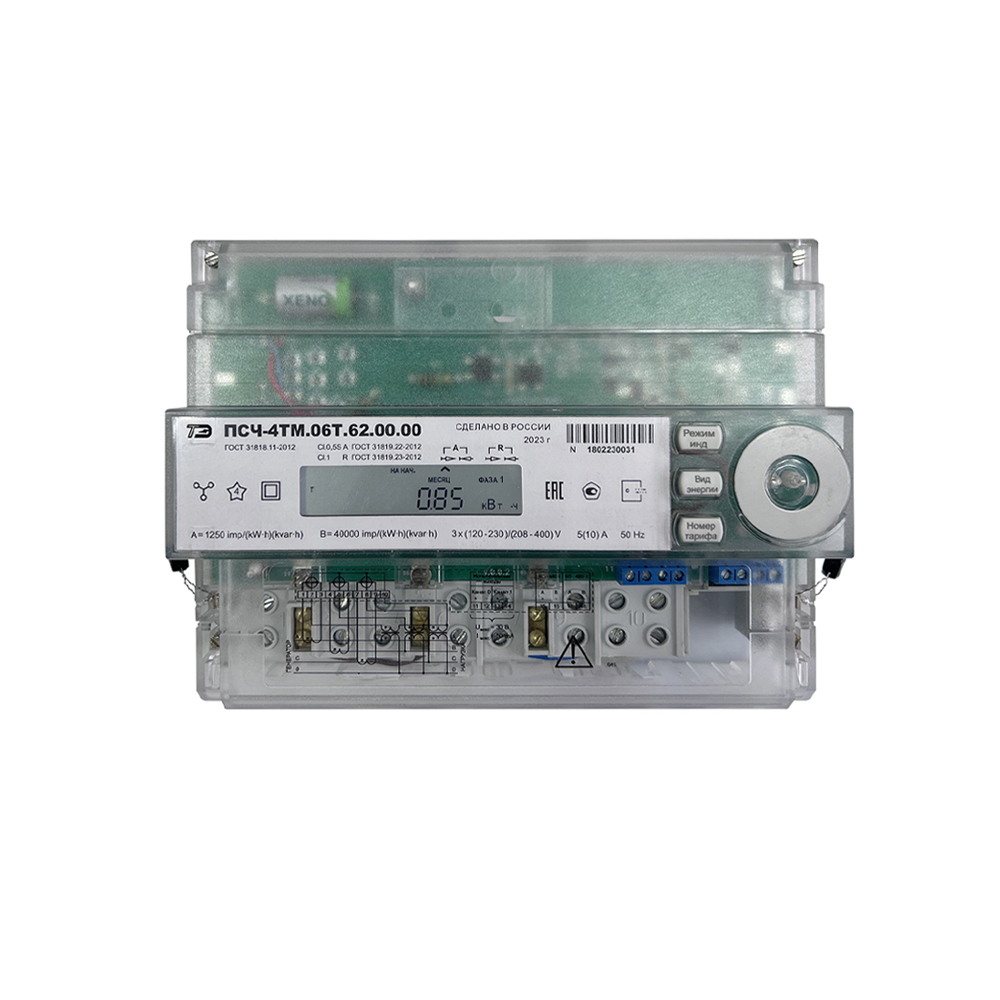

• Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета).
• Измерение и учет нетарифицированной активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.
• Ведение двух независимых массивов профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
• Ведение одного массива профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов).
• Регистрация максимумов мощности (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь) для каждого массива профиля с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
• Измерение параметров трехфазной электрической сети.
• Измерение показателей качества электроэнергии (ПКЭ).

Счетчики могут применяться как средства коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.

Счетчики имеют интерфейсы связи и предназначены для работы как автономно, так и в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ), автоматизированных систем диспетчерского управления (АСДУ).

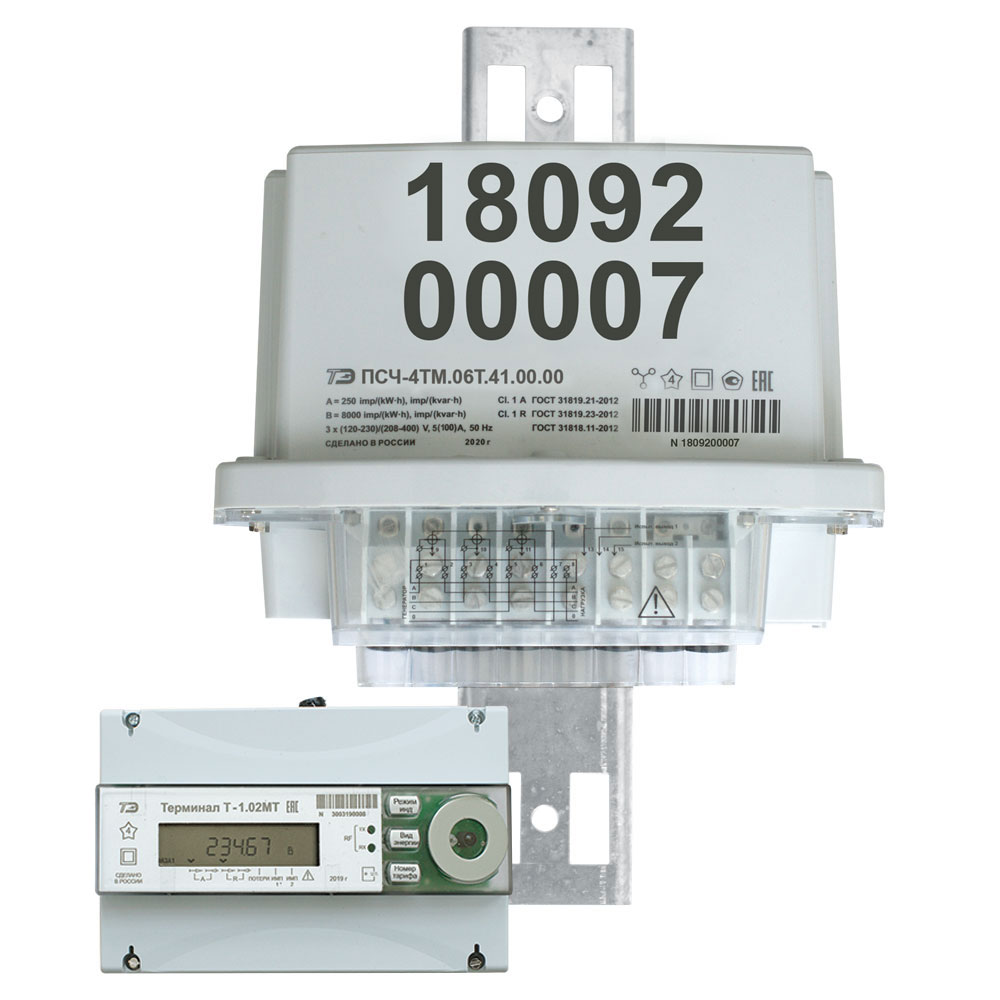

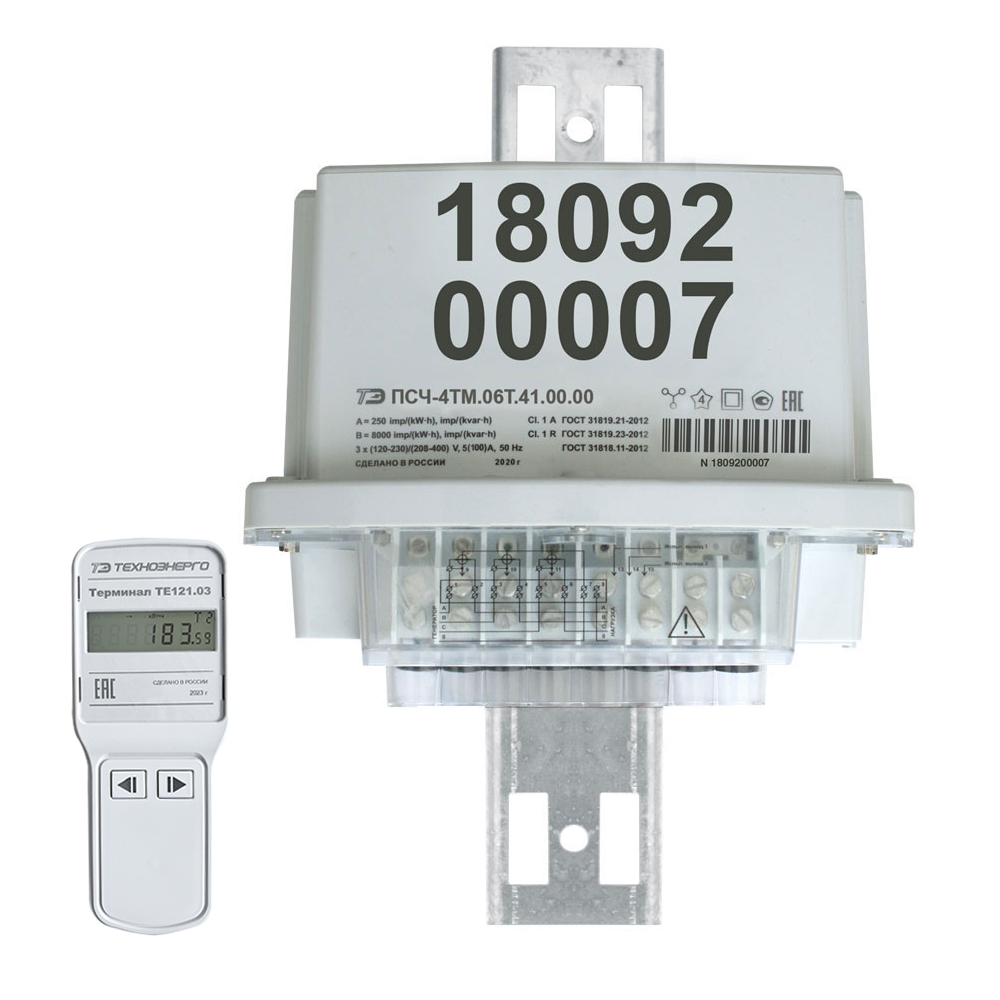

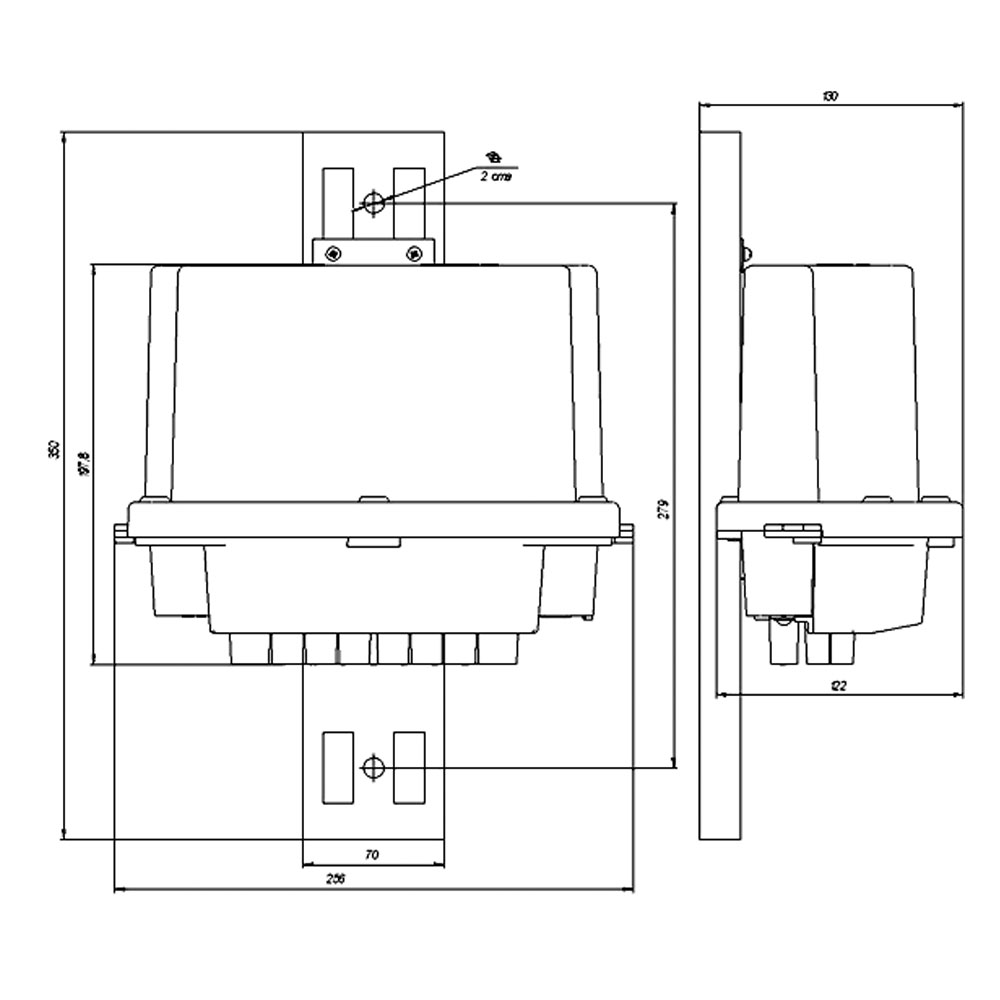

• В счетчиках наружной установки встроенные интерфейсы: оптопорт, радиомодем (опционально) и один из таблицы встраиваемых интерфейсных модулей.

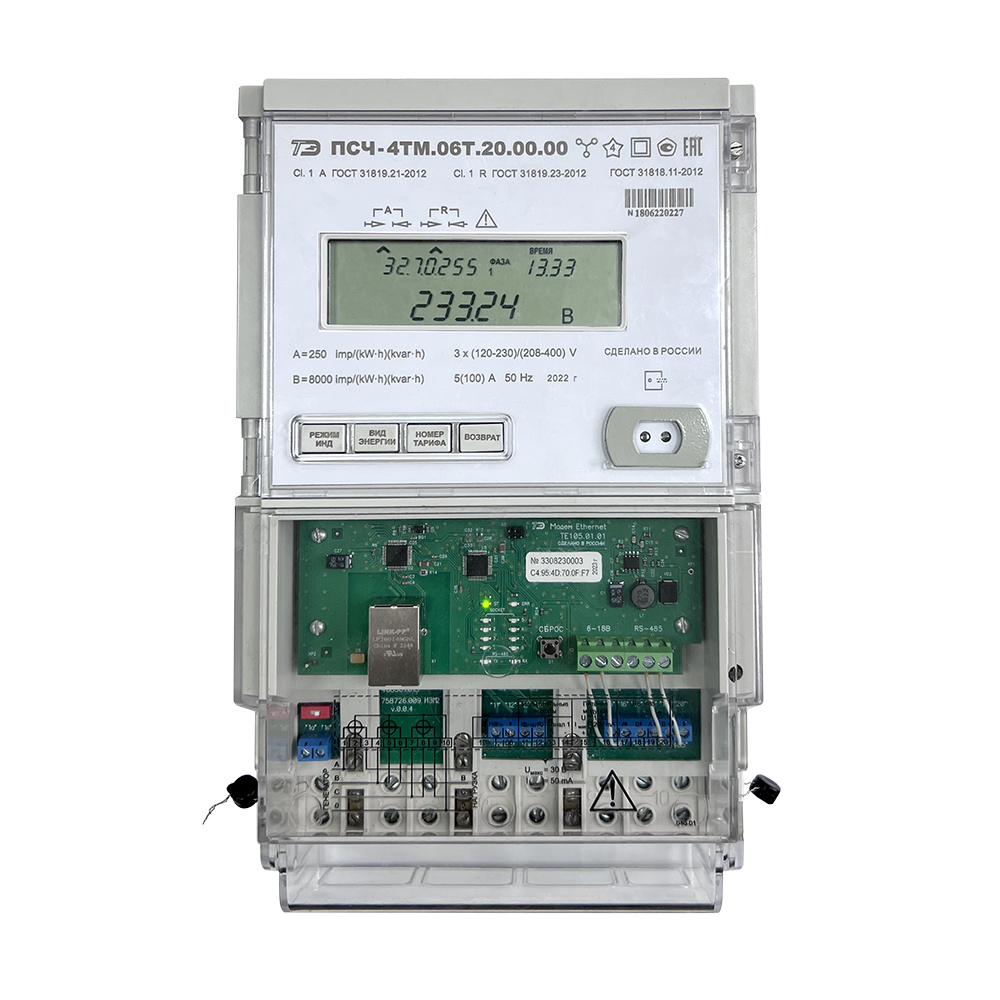

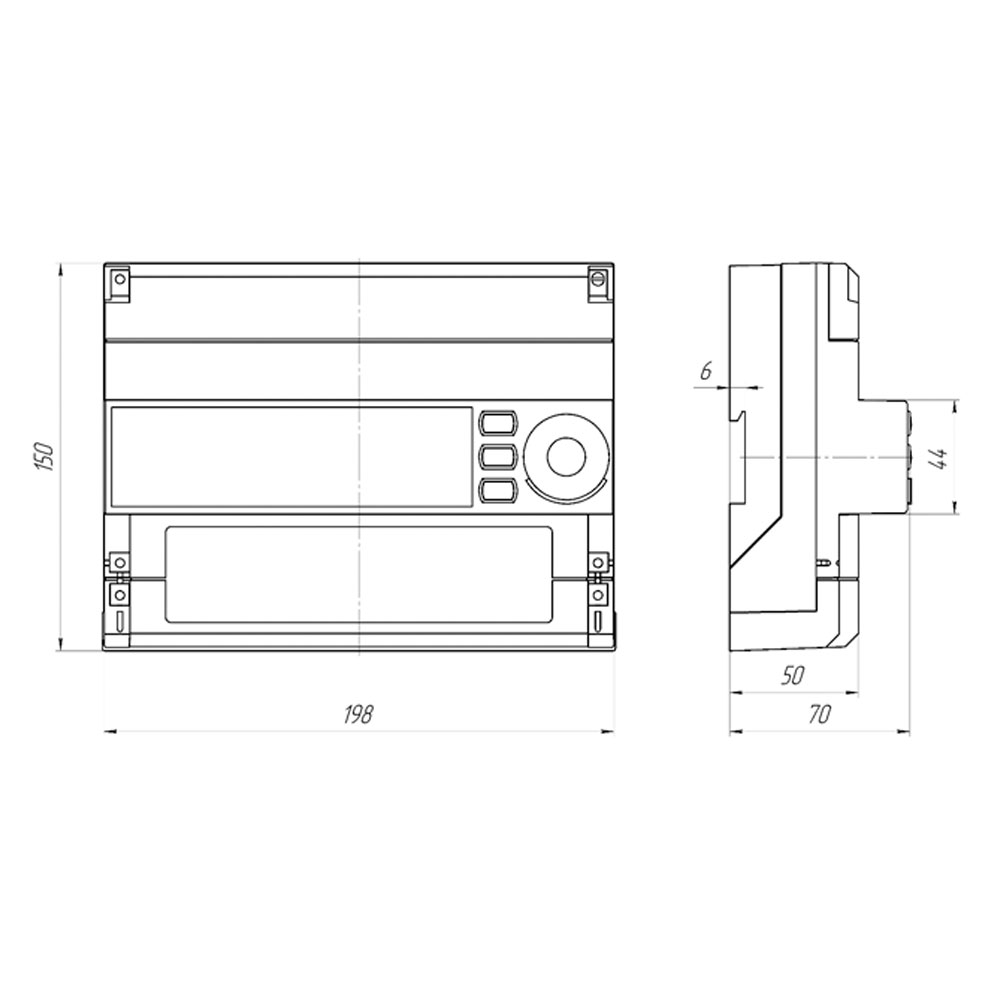

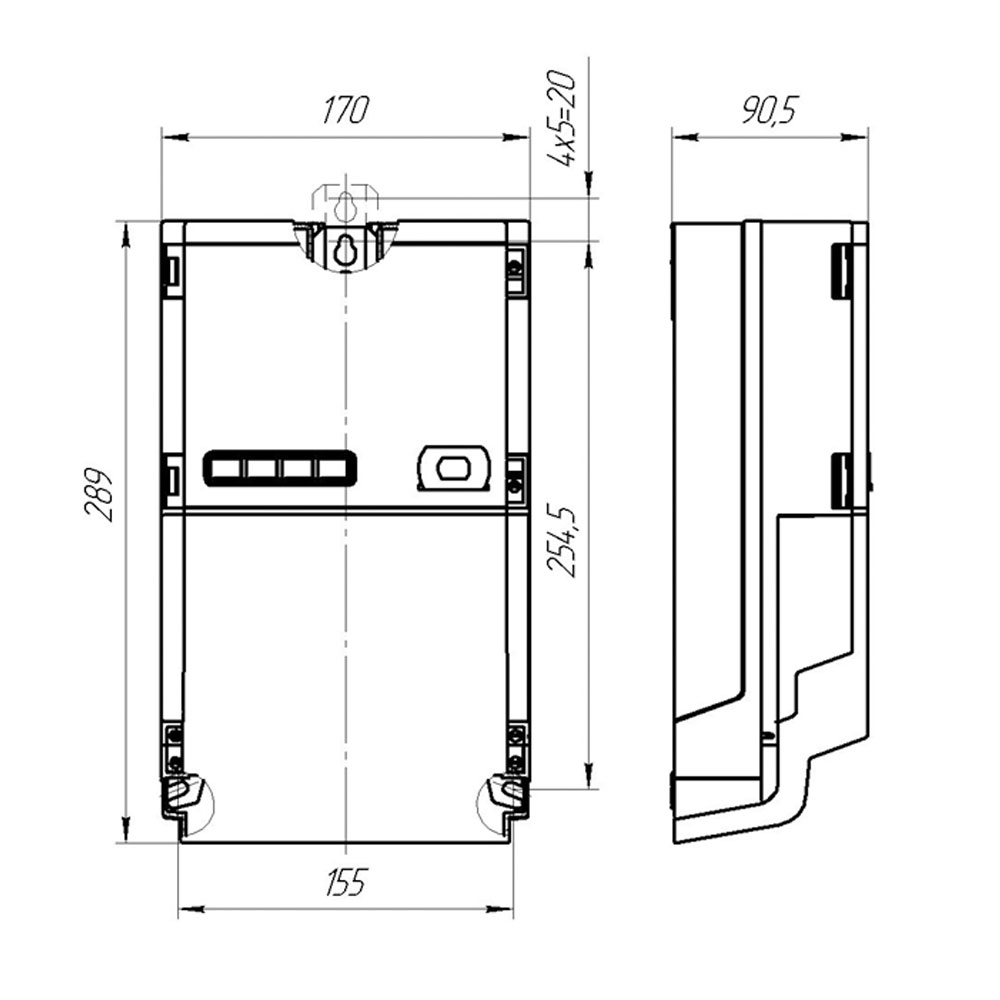

• В счетчиках внутренней установки встроенные интерфейсы: оптопорт, RS-485 или 2хRS-485 и в корпусе предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, NB-IoT, PLC, Ethernet, ZigBee, Wi-Fi, PLC/ISM.
• Расширенный диапазон номинальных и рабочих напряжений: 3x(46-138)/(80-240) В или 3x(96-276)/(166-480) В. Возможность работы при предельных напряжениях до 440 В при Uном=3x(120-230)/(208-400) В, до 250 В при Uном=3x(57,7-115)/(100-200) В.
• Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журналах событий и индикацией факта нарушения.
• Датчик магнитного поля повышенной индукции с индикацией на ЖКИ факта воздействия и фиксацией времени воздействия в журнале событий.
• Жидкокристаллический индикатор.
• Конфигурирование для работы в однонаправленном режиме (учет по модулю) и реверсном режиме (учет со сменой знака направления) без переключения токовых цепей.
• Конфигурирование для работы в режиме двухэлементного счетчика при включении по схеме Арона.
• Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журналов превышения порога мощности и статусного журнала.
• Индикация факта нарушения ПКЭ.
• Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
• Управление нагрузкой посредством встроенного реле и формирование сигнала управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.
• В счетчиках непосредственного включения и наружной установки наличие реле с возможностью блокировки срабатывания.
• Два конфигурируемых испытательных выхода с функцией формирования сигналов телеметрии, сигналов телеуправления и сигнала управления нагрузкой.

Тарификатор:

• четыре тарифа (Т1-Т4 и сумма по всем тарифам);
• четыре типа дня (будни, суббота, воскресенье, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – 144 интервала;
• используется активное тарифное расписание¹⁾, расписание праздничных дней и список перенесенных дней.

Счетчики ведут архивы тарифицированной учтенной энергии, нетарифицированной энергии с учетом потерь и нетарифицированный пофазный учет (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной):

• всего от сброса (нарастающий итог);
• за текущий год и 10 предыдущих лет;
• на начало текущего года и 10 предыдущих лет;
• за текущий месяц и 36 предыдущих месяцев;
• на начало текущего и 36 предыдущих месяцев;
• за текущие сутки и 124 предыдущих дня;
• на начало текущих суток и 124 предыдущих дней.

Счетчики могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.
¹⁾ Для программирования тарифного расписания используется пассивное расписание, которое позднее можно активизировать по интерфейсу.

Профили мощности нагрузки
Счетчики ведут два независимых массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления. Глубина хранения 170 суток при времени интегрирования 60 минут.
Счетчики ведут один массив профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов).

Регистрация максимумов мощности нагрузки
Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчиков электроэнергии:

• от сброса (сброс по интерфейсному запросу):
• за текущий и каждый из двенадцати предыдущих месяцев.

Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.

Измерение параметров сети и показателей качества электрической энергии
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд с шагом 200 мс) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь;
• коэффициентов мощности;
• фазного и межфазного напряжений и напряжения прямой последовательности;
• фазных токов;
• тока нулевой последовательности (справочный параметр);
• частоты сети;
• коэффициентов несимметрии тока по нулевой и обратной последовательностям (справочный параметр);
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям (справочный параметр);
• текущего времени и даты;
• температуры внутри корпуса (справочный параметр).

Счетчики ведут измерения и фиксацию нарушений следующих параметров качества электроэнергии:

• отрицательное и положительное отклонения фазных (и междуфазных) напряжений;
• отклонения частоты;
• коэффициентов несимметрии напряжения по обратной и нулевой последовательности;
• коэффициентов искажения синусоидальности кривых фазных (и междуфазных) напряжений;
• характеристик провалов и перенапряжений.

Счетчики дополнительно ведут измерения следующих справочных ПКЭ:

• коэффициентов несимметрии тока по обратной и нулевой последовательности;
• коэффициентов искажения синусоидальности кривых токов.

Все варианты исполнения счетчиков, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.

Испытательные выходы
В счетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии;
• сигналов телеметрии;
• сигналов телеуправления;
• сигнала управления нагрузкой по различным программируемым критериям;
• сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• для проверки точности хода встроенных часов реального времени (выход канала 0).

Управление нагрузкой
Счетчики позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним отключающим устройством или встроенным реле (в счетчиках непосредственного включения и наружной установки) с возможностью блокировки срабатывания.

Счетчики с функцией управления нагрузкой могут работать в следующих режимах:

• в режиме ограничения мощности нагрузки;
• в режиме ограничения энергии за сутки;
• в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
• в режиме контроля напряжения сети;
• в режиме контроля температуры счетчика;
• в режиме управления нагрузкой по превышению максимального тока;

• в режиме управления нагрузкой по расписанию;
• в режиме управления нагрузкой по наступлению сумерек;
• в режиме управления нагрузкой по лимитеру мощности;
• в режиме управления нагрузкой по лимитеру магнитного поля;
• в режиме управления нагрузкой по лимитеру тока;
• в режиме управления нагрузкой по лимитеру напряжения сети;
• в режиме управления нагрузкой по вскрытию крышки батарейного отсека;
• в режиме управления нагрузкой по вскрытию крышки зажимов;
• в режиме управления нагрузкой по вскрытию корпуса счетчика.


Указанные режимы могут быть разрешены или запрещены в любых комбинациях. Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.

Журналы
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порогов мощности и статусный журнал.

Устройство индикации
Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также одну кнопку управления режимами индикации.

Индикатор счетчиков может работать в одном из трех режимов:

• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров;
• в режиме индикации технологических параметров.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, по текущему тарифу.

Интерфейсы связи
В счетчиках функционируют до трех встроенных равноприоритетных, независимых, гальванически изолированных интерфейсов связи:

• оптический интерфейс по ГОСТ IEC 61107-2011;
• один или два интерфейса RS-485;
• опционально радиомодем (для счетчиков наружной установки);
• опционально один интерфейс из таблицы встроенных интерфейсных модулей (для счетчиков наружной установки).

Счетчики через любой интерфейс связи поддерживают следующие протоколы обмена:

• ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол;
• СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC;
• канальный пакетный протокол системы «Пирамида».

В счетчики внутренней установки могут быть установлены сменные дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, NB-Iot, Wi-Fi, RF. При этом счетчик становится коммуникатором и к его интерфейсу могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта, с возможностью удаленного доступа к каждому счетчику объекта.

** Для кл. т. 0,5S – 10 лет, кл. т. 1 – 16 лет (в соответствии с приказом Федерального агентства по техническому регулированию и метрологии №841 «Об утверждении предельного значения интервала между поверками для счетчиков электрической энергии переменного тока классов точности от 0,05 до 0,2 и 0,1S, 0,2S, 0,5S» от 28 марта 2024 г.).

Типы встраиваемых интерфейсных модулей для счетчиков наружной установки

Типы устанавливаемых дополнительных интерфейсных модулей в счетчики внутренней установки
