УСПД

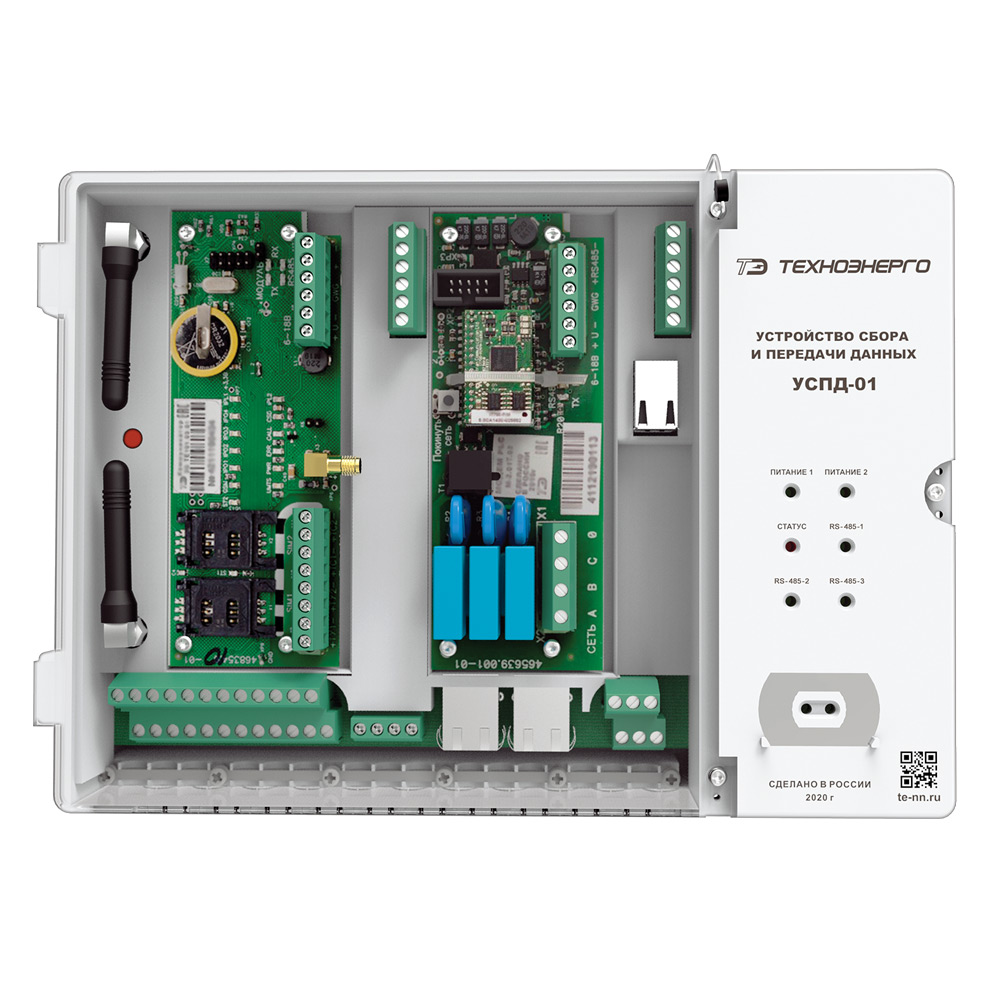

Устройство предназначено для автоматизации учета энергоресурсов и диспетчеризации объектов энергетики, промышленности и ЖКХ как в автономном режиме, так и в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ), комплексов устройств телемеханики.
УСПД обеспечивает:
- сбор данных коммерческого и/или технического учета, результатов измерений параметров электрической сети, журналов событий, данных о состоянии средств и объектов измерений;
- предварительную обработку и хранение собранной информации;
- синхронизацию с единым временем;
- обмен данными с ИВК верхнего уровня и смежными системами.
УСПД применяются на энергообъектах розничного и оптового рынков электроэнергии, при учете энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливаются на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданиях.
-
Нормативно-правовое обеспечение
-
Назначение и область применения
-
Технические особенности
-
Функциональные возможности
-
Технические характеристики
-
Варианты исполнения
-
Документация
-
Сертификат об утверждении типа средств измерений №90070-23.
Декларация о соответствии ЕАЭС № RU Д-RU.РА05.В.07420/23:
требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Соответствие:- правилам, утвержденным постановлением Правительства РФ №890 от 19.06.2020 г;
- техническим требованиям ПАО «Россети» СТО 34.01-5.1-009-2021.
-
Устройство предназначено для автоматизации учета энергоресурсов и диспетчеризации объектов энергетики, промышленности и ЖКХ как в автономном режиме, так и в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ), комплексов устройств телемеханики.
УСПД обеспечивает:- сбор данных коммерческого и/или технического учета, результатов измерений параметров электрической сети, журналов событий, данных о состоянии средств и объектов измерений;
- предварительную обработку и хранение собранной информации;
- синхронизацию с единым временем;
- обмен данными с ИВК верхнего уровня и смежными системами.
УСПД применяются на энергообъектах розничного и оптового рынков электроэнергии, при учете энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливаются на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданиях. -
- Встроенный блок питания с расширенным рабочим диапазоном от 85 В до 265 В.
- Встроенный резервный источник питания (АС (85-265 В) или DC (10-30 В)).
- Возможность установки до четырех модемов (двух встраиваемых: GSM, NB-IoT, Wi-Fi и двух дополнительных: PLC, ZigBee, PLC+ZigBee, GSM, NB-IoT, Wi-Fi).
- Внешние интерфейсы:
- - USB;
- - три интерфейса RS-485;
- - Ethernet (два порта);
- - оптопорт.
- Общее количество интерфейсов - до 11.
- Гальваническая изоляция между интерфейсами.
- Наличие входов телесигнализации.
- Наличие выходов телеуправления.
- Встроенный GPS/ГЛОНАСС модуль.
- Встроенные энергонезависимые часы реального времени.
- Энергонезависимая память.
- Электронные и механические пломбы.
-
- Накопление собранной информации в энергонезависимой памяти и передача по запросу на верхний уровень информационно-измерительной системы.
- Встроенный Web-конфигуратор с интуитивно понятным интерфейсом.
- Аутентификация и идентификация пользователей.
- Возможность удаленного обновления встроенного программного обеспечения.
- Возможность подключения внешних модулей телемеханики, модемов, источников сигналов точного времени.
- Поддержка протоколов:
- - МЭК 61850-8-1 (MMS);
- - МЭК 60870-5-101;
- - МЭК 60870-5-104;
- - СПОДЭС (DLMS/COSEM);
- - ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол;
- - NMEA 0183.
- Автоматический сбор данных измерений приборов учета.
- Автоматический сбор данных состояния средств измерений.
- Обеспечение прямого доступа к приборам учета в режиме «прозрачного канала».
- Ведение журналов событий.
- Формирование и передача рассчитанных значений учетных показателей.
- Синхронизация времени УСПД и подключенных устройств как от внешнего источника, так и от встроенного GPS/ГЛОНАСС приемника.
- Возможность создания сценариев управления подключенными устройствами, внешними и встроенными модулями телемеханики (управление уличным освещением по расписанию).
-
Наименование
Значение
Напряжение основного питания, В
переменное 220 (110) ± 20 %
Напряжение резервного питания, В
переменное 220 (110) ± 20 %
постоянное 10-30
Максимальная потребляемая мощность, Вт, не более
30
Количество подключаемых приборов учета, не менее
1000
Объем памяти, Гб
8-32
Встроенный GPS/ГЛОНАСС
есть
USB-порт
есть
Количество каналов Ethernet
1 или 2
Скорость передачи данных Ethernet, Мб/с
до 100
Количество каналов RS-485
3
Скорость передачи данных RS-485, кб/с
до 115200
GSM, CSD, GPRS, USPA, UMTS, LTE
есть (опционально)
Wi-Fi
есть (опционально)
PLC
есть (опционально)
ZigBee
есть (опционально)
NB-IoT
есть (опционально)
Количество входов телесигнализации
4 независимых входа
Точность хода внутренних часов, сек/сутки
±0,5
Номинальное напряжение входа телесигнализации, В
24
Номинальный ток входа телесигнализации, мА
3
Напряжение источника питания пассивных датчиков телесигнализации, В 24 Номинальный ток источник напряжения телесигнализации, мА
20
Количество выходов телеуправления
2
Максимальное коммутируемое напряжение выхода телеуправления, В
30 (230)
Максимальное коммутируемый ток выхода телеуправления, мА
30 (100)
Межповерочный интервал, лет
4
Гальваническая изоляция, кВ
4
между питанием и
вторичными цепями2
между всеми вторичными цепямиСтепень защиты
IP51
Промышленное исполнение
есть
Крепление
din-рейка или трехточечное
Диапазон рабочих температур, °С
от минус 40 до плюс 70
Габаритные размеры, мм
210х270х70
Масса, кг, не более
1,8
-
Варианты дополнительных опций УСПД
Условное обозначение УСПД* Дополнительный Ethernet порт Встроенный источник питанияпассивных датчиков телесигнализацииВстроенный GPS/ГЛОНАСС модуль Вариант исполнения телеуправления**
УСПД.00(30)
- - - 0
УСПД.01(31) + - - 0
УСПД.02(32)
+ + - 0
УСПД.03(33)
+ - + 0
УСПД.04(34)
+ - - 1
УСПД.05(35)
+ - - 2
УСПД.06(36)
+ + + 0
УСПД.07(37)
+ + - 1
УСПД.08(38)
+ + - 2
УСПД.09(39)
+ + + 1
УСПД.10(40)
+ + + 2
УСПД.11(41)
+ - + 1
УСПД.12(42)
+ - + 2
УСПД.13(43)
- + - 0
УСПД.14(44)
- + + 0
УСПД.15(45)
- + - 1
УСПД.16(46)
- + - 2
УСПД.17(47)
- + + 1
УСПД.18(48)
- + + 2
УСПД.19(49)
- - + 0
УСПД.20(50) - - + 1 УСПД.21(51)
- - + 2
УСПД.22(52)
- - - 1
УСПД.23(53)
- - - 2
* В скобках приведен вариант исполнения УСПД с резервным источником питания постоянным током.
** Комбинация исполнения выходов телеуправления на оптронах или твердотельных реле (0 - все выходы телеуправления на оптронах, 1 - один выход на оптроне, один на твердотельном реле, 2 - все выходы телеуправления на твердотельных реле).
Типы устанавливаемых встраиваемых интерфейсных модулей
Условное обозначение Наименование 00 Отсутствие модуля 01 Коммуникатор GSM ТЕ101.02.01А (сеть 2G) 04 Коммуникатор 3G ТЕ101.03.01А (сеть 2G+3G) 11 Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G) 12 Коммуникатор 4G ТЕ101.04.01А/1 (сеть 2G+3G+4G) 13 Коммуникатор NB-IoT ТЕ101.01.01А (сеть 2G+4G NB-IoT) 14 Коммуникатор NB-IoT ТЕ101.01.01А/1 (сеть 4G только NB-IoT) 19 Коммуникатор 4G ТЕ101.04.01А/2 (сеть 2G+4G) 20 Коммуникатор Wi-Fi ТЕ160.01.01А (Wi-Fi-Mesh)
-
