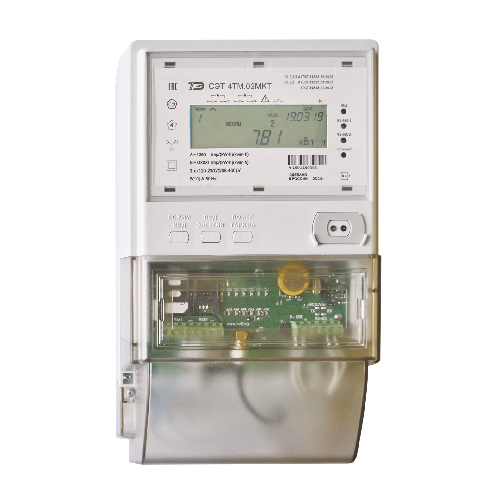

СЭТ-4ТМ.03МКТ

Счетчик электрической энергии многофункциональный - измеритель ПКЭ
Протокол DLMS/COSEM (СПОДЭС)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

  • многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии  (восемь каналов учета);
  • измерение и учет нетарифицированной активной и реактивной энергии с учетом  потерь в линии электропередачи и  силовом трансформаторе;
  • ведение двух независимых массивов профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования
    от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут;
  • ведение двух независимых массивов профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов).  Глубина хранения первого массива для 16 профилируемых параметров 303 дня при времени интегрирования 30 минут. Глубина хранения второго массива для 16 профилируемых параметров 764 дня при времени интегрирования 10 минут.
  • регистрация максимумов мощности (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь) по каждому базовому массиву профиля с использованием двенадцати сезонного расписания утренних и вечерних максимумов;
  • измерение параметров трехфазной электрической сети;
  • измерение параметров качества электрической энергии (ПКЭ) и ведение статистики показателей качества с формированием суточных отчетов глубиной до 40 суток;

Счетчик ведет архивы тарифицированной учтенной энергии, нетарифицированной энергии с учетом потерь и нетарифицированный пофазный учет (активной, реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:

  • всего от сброса (нарастающий итог);
  • за текущий год и 9 предыдущих лет;
  • на начало текущего года и 10 предыдущих лет;
  • за текущий месяц и 35 предыдущих месяцев;
  • на начало текущего месяца и 36 предыдущих месяцев;
  • за текущие сутки и 123 предыдущих дня;
  • на начало текущих суток и 124 предыдущих дня.

Счетчик может применяться как средство коммерческого или технического учета электрической энергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков, производить мониторинг качества электроэнергии в точке измерения.
В части метрологических характеристик счетчик соответствует требованиям:

  • ГОСТ 31819.22-2012 при измерении активной энергии и мощности прямого и обратного направления для классов точности 0,2S и 0,5S,
  • ГОСТ 31819.23-2012 при измерении реактивной энергии и мощности прямого и обратного направления для класса точности 1 и для класса точности 0,5 по ТУ;
  • ГОСТ 30804.4.30-2013 при измерении показателей качества электроэнергии для класса измерений S;
  • ГОСТ 30804.4.7-2013 при измерении гармоник и интергармоник для класса точности II.

Счетчик может работать в режиме непрерывного мониторинга качества электроэнергии в соответствии с ГОСТ 33073-2014 по следующим показателям:

  • отрицательное и положительное отклонение фазных (или междуфазных) напряжений;
  • отклонение частоты;
  • коэффициенты несимметрии напряжения по обратной и нулевой последовательности;
  • суммарных коэффициентов гармонических составляющих фазных (или междуфазных) напряжения;
  • коэффициентов гармонических составляющих фазных (или междуфазных) напряжений порядка n (n=2-40);
  •  коэффициентов интергармонических составляющих фазных (или междуфазных) напряжений порядка n (n=1-39);
  • характеристики провалов, прерываний напряжения и перенапряжений.

Счетчик ведет статистические таблицы данных ПКЭ в соответствии с ГОСТ 32144-2013 с формированием протокола испытаний по ГОСТ 33073-2014.

Счетчик ведет измерения с временем интегрирования 3 секунды (объединение 15 результатов измерения на интервале 200 мс) следующих параметров тока:

  • коэффициенты несимметрии тока по обратной и нулевой последовательности;
  • суммарных коэффициентов гармонических составляющих токов;
  • коэффициентов гармонических составляющих токов порядка n (n=2-40);
  • коэффициентов интергармонических составляющих токов порядка n (n=1-39).

Счетчик имеет интерфейсы связи и предназначен для работы, как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ) В счетчике функционируют четыре встроенных равноприоритетных, независимых, гальванически изолированных интерфейса связи:

  • оптический интерфейс по ГОСТ IEC 61107-2011;
  • два интерфейса RS-485;
  • Ethernet  (опционально).

Счетчик через оптопорт и интерфейсы RS-485 поддерживает следующие протоколы обмена:

  • ModBus-подобный, СЭТ-4ТМ.02 -  совместимый протокол;
  • DLMS/COSEM (СПОДЭС) с транспортным уровнем HDLC;
  • WRAPPER DLMS/COSEM (СПОДЭС);

Счетчик через Ethernet-интерфейс поддерживает до четырех соединений клиент/сервер  TCP/IP и следующие протоколы обмена:

  • ModBus-подобный, СЭТ-4ТМ.02 -  совместимый протокол;
  • канальный пакетный протокол системы «Пирамида»;
  • WRAPPER DLMS/COSEM (СПОДЭС) .

В счетчик могут быть установлены дополнительные интерфейсные модули для  обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Wi-Fi, RF. При этом счетчик выполняет функцию коммуникатора и к его интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта, с возможностью удаленного доступа к каждому счетчику объекта.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

  • Цифровая обработка входных аналоговых сигналов с применением быстрого преобразования Фурье;
  • Расширенный диапазон номинальных и рабочих напряжений: 3×(46-138)/(80-240) В или 3×(96-276)/(166-480) В. Возможность работы при предельных напряжениях до
    440 В;
  • Резервное питание от сети переменного или постоянного тока в диапазоне напряжений от 90 до 276 В и предельном напряжении 440 В;
  • Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий;
  • Датчик магнитного поля повышенной индукции с индикацией факта воздействия на ЖКИ и фиксацией времени воздействия в журнале событий;
  • ЖКИ с подсветкой и полем для индикации OBIS-кодов;
  • Конфигурирование для работы в однонаправленном режиме (учет по модулю) и в реверсном режиме (учет со сменой знака направления) без переключения токовых цепей;
  • Конфигурирование для работы в режиме двухэлементного счетчика при включении по схеме Арона;
  • Ведение журналов событий и журналов ПКЭ;
  • Непрерывная, циклическая самодиагностика с записью результата в статусный журнал;
  • Формирование сигнала управления нагрузкой по различным программируемым критериям;
  • Два конфигурируемых цифровых входа с функцией телесигнализации или учета числа импульсов от внешних датчиков;
  • Два конфигурируемых испытательных выхода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА

Наименование характеристики

Значение

Класс точности при измерении в прямом и обратном направлении в соответствии с вариантом исполнения:

   -активной энергии по ГОСТ 31819.22-2012
   -реактивной энергии по ФРДС.411152.005ТУ
   -реактивной энергии по ГОСТ 31819.23-2012




0,2S или 0,5S
0,5
1,0

Номинальный (максимальный) ток (Iном/Iмакс), А

1 (2) или 5 (10)

Максимальный ток в течение 0,5 с, А

20Iмакс

Стартовый ток (чувствительность)  (0,001Iном), мА

1 или 5

Диапазон номинальных напряжений (Uном), В

3×(57,7-115)/(100-200) или
3×(120-230)/(208-400)

Установленный рабочий диапазон напряжений от 0,8Uном до 1,2Uном, В,:
- для счетчиков с Uном 3×(57,7-115)/(100-200)В
- для счетчиков с Uном 3×(120-230)/(208-400) В


3×(46-138)/(80-240);
3×(96-276)/(166-480)

Предельный диапазон напряжений фаза – ноль, В

от 0 до 440
в двух любых фазах

Рабочий диапазон входного напряжения резервного источника питания (переменного или постоянного тока), В

от 90 до 276

Предельный диапазон входного напряжений резервного источника питания (переменного или постоянного тока), В

от 0 до 440

Номинальная частота сети, Гц

50

Рабочий диапазон частот, Гц

от 42,5 до 57,5

Диапазон измерения отклонения частоты от 50 Гц, Гц

от -7,5 до +7,5

Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения счетчика, при отсутствии резервного питания, Вт (В×А), не более:
-при 57,7 В
-при 115 В
-при 120 В
-при 230 В



1,1 (1,2)
1,2 (1,3)
1,2 (1,3)
1,6 (1,8)

При работе от источника резервного питания для каждой параллельной цепи напряжения:
- ток потребления, мА, не более
- входное сопротивление, МОм
- входная емкость, пФ



0,5
1
1500

Полная мощность, потребляемая каждой последовательной цепью, В×А, не более

0,1

Максимальный ток потребления от резервного источника питания переменного и постоянного тока в диапазоне напряжений от 90 до 276 В, мА, не более



  счетчики без дополнительного интерфейсного модуля

   при = 90 В

35

   при = 276 В

15

   при ~ 90 В

50

   при ~ 276 В

20

  счетчики с дополнительным интерфейсным модулем (ток 200 мА)

   при = 90 В

80

   при = 276 В

30

   при ~ 90 В

90

   при ~ 276 В

40

Скорость обмена информацией, бит/с:
- по оптическому порту
- по интерфейсу RS-485


9600
115200, 76800, 57600, 38400, 19200, 9600, 4800, 2400, 1200, 600, 300

Тарификатор:
- число тарифов
- число тарифных зон в сутках с дискретностью 10 мин
- число типов дней
- число сезонов


8
144
8
12

Сохранность данных при прерываниях питания, лет:
- информации, более
- внутренних часов (питание от литиевой батареи), не менее


40
12

Самодиагностика

Циклическая, непрерывная

Помехоэмиссия

ТР ТС 020/2011,
ГОСТ 30805.22-2013 для оборудования класса А

Помехоустойчивость:

  • к электростатическим разрядам
  • к наносекундным импульсным помехам
  • к микросекундным импульсным помехам большой
    энергии;
  • к радиочастотному электромагнитному полю;
  • к колебательным затухающим помехам;
  • к кондуктивным помехам
  • к  магнитному полю промышленной частоты
  • к импульсному магнитному полю

ГОСТ 31818.11-2012,
ТР ТС 020/2011
ГОСТ 30804.4.2-2013
(степ. жесткости 4);
ГОСТ 30804.4.4-2013
(степ. жесткости 4);
СТБ МЭК 61000-4-5-2006,
ГОСТ Р 51317.4.5-99
(степ. жесткости 4);
ГОСТ 30804.4.3-2013
(степ. жесткости 4);
ГОСТ IEC 61000-4-12-2016
(ГОСТ 30804.4.12-2002)
(степ. жесткости 3);
СТБ IEC 61000-4-6-2009,
ГОСТ Р 51317.4.6-99
(степ. жесткости 3)
ГОСТ Р 50648-94
(степень жесткости 5)
ГОСТ 30336-95/ГОСТ Р 50649-94
(степень жесткости 5)

Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при 30 °С, %
- давление, кПа


от –40 до +60;
90;
от 70 до 106,7

Габаритные размеры, мм, не более



- высота

299

- ширина

170

- длина

101

Масса, кг, не более

1,65

Средний срок службы, лет

30

Средняя наработка до отказа, ч

220000

Гарантийный срок эксплуатации, лет

5
