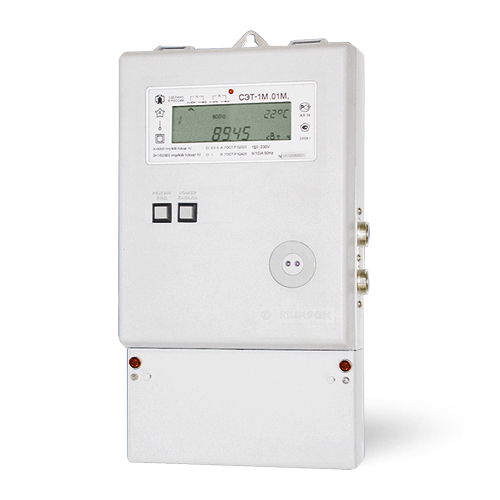

СЭТ-1М.01М

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Счетчики предназначены для учета активной и реактивной электроэнергии прямого и обратного направления в однофазных сетях переменного тока.

Счетчики электроэнергии позволяют измерять параметры однофазной сети по двум каналам измерения и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками.

Электросчетчики могут эксплуатироваться на электроподвижном составе переменного тока, работающего в тяговом режиме и в режиме рекуперации.

Счетчики предназначены для работы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ), автоматизированных систем регистрации параметров движения и автоведения переменного тока (РПДА ПТ).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствие ГОСТ 12.2.091-2012, ГОСТ 31818.11-2012, ТР ТС 004/2011, ТР ТС 020/2011

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

  • Три равноприоритетных, независимых, изолированных интерфейса связи: RS-485, CAN и оптический интерфейс.
  • По интерфейсам связи RS-485 и оптопорту счетчики электроэнергии поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол.
  • Четыре объединенных по плюсу испытательных выхода.
  • Возможность трансформаторного подключения к сети по току и трансформаторного или непосредственного подключения по напряжению.
  • Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.
  • Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

Подключение электросчетчиков к сети

Подключение счетчиков электроэнергии к сети производится через измерительные трансформаторы напряжения и тока. Допускается непосредственное подключение счетчиков электроэнергии к сети по напряжению с номинальными значениями напряжений из ряда: 100, 120, 127, 173, 190, 200, 220, 230 В.

Счетчики электроэнергии имеют раздельные (изолированные) цепи напряжения измерения и питания, могут подключаться к измерительной сети по схеме с совместным и раздельным включением цепей напряжения измерения и питания.

При раздельном включении цепей измерения и питания индикаторы счетчиков электроэнергии и интерфейсы связи функционируют при наличии напряжения питания и отсутствии напряжения в измерительной цепи.

Учет энергии

Счетчики электроэнергии ведут независимый (раздельный) учет по каждому каналу измерения тока (для электросчетчиков с двумя каналами измерения и учета) активной и реактивной энергии нарастающего итога прямого и обратного направления (4 канала учета).

Измерение параметров сети

Счетчики электроэнергии измеряют мгновенные значения (с программируемым временем интегрирования от 0,2 до 5 секунд) физических величин, характеризующих однофазную электрическую сеть по двум каналам измерения, и могут использоваться как измерители параметров или датчики по каждому каналу измерения:

  • активной, реактивной и полной мощности;
  • напряжения и коэффициента искажения синусоидальности кривой напряжения;
  • тока и коэффициента искажения синусоидальности кривой тока;
  • коэффициента активной мощности;
  • частоты сети;
  • температуры внутри корпуса электросчетчика.

Испытательные выходы и вход включения режима поверки

В счетчиках электроэнергии функционируют четыре объединенных по плюсу испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления) для 1-го или 2-го канала измерения тока и работать:

  • в основном режиме (А) с передаточным числом 5000 имп/(кВт•ч), имп/(квар•ч);
  • в поверочном режиме (В) с передаточным числом 160000 имп/(кВт•ч), имп/(квар•ч).

Переключение из основного режима телеметрии (А) в поверочный режим (В) производится напряжением, подаваемым на вход включения режима поверки.

Устройство индикации

Счетчики электроэнергии имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин, одну (для одноканальных счетчиков) или две (для двухканальных счетчиков) кнопки управления режимами индикации.

Электросчетчики в режиме индикации основных параметров позволяют отображать на индикаторе по каждому каналу измерения и учета:

  • текущую активную и реактивную энергию нарастающего итога по текущему направлению;
  • учтенную активную и реактивную энергию нарастающего итога прямого и обратного направления.

   В режиме индикации вспомогательных параметров счетчики электроэнергии позволяют отображать на индикаторе данные вспомогательных режимов измерения:

  • активную мощность, Вт;
  • реактивную мощность, вар;
  • полную мощность, ВА;
  • напряжение, В;
  • ток, А;
  • частоту сети, Гц;
  • коэффициент мощности;
  • температуру внутри электросчетчика, °С.

Все данные основных и вспомогательных режимов измерения отображаются с учетом введенных в счетчики электроэнергии коэффициентов трансформации по напряжению и току для каждого канала измерения.

Интерфейсы связи

Электросчетчики обеспечивают возможность программирования от внешнего компьютера через интерфейс RS-485 или оптопорт следующих параметров:

  • сетевого адреса;
  • пароля первого и второго уровней доступа к данным;
  • скорости обмена по интерфейсу RS-485;
  • скорости обмена по интерфейсу CAN и периода выдачи данных в CAN;
  • номера локомотива и номера секции (наименование точки учета);
  • текущего коэффициента трансформации;
  • периода выдачи данных на индикатор;
  • программируемых флагов;
  • конфигурации испытательных выходов;
  • идентификации электросчетчика.

Счетчики электроэнергии обеспечивают возможность управления от внешнего компьютера через интерфейс RS-485 или оптопорт:

  • режимами индикации;
  • сбросом регистров учтенной энергии;
  • фиксацией данных вспомогательных режимов измерения;
  • перезапуском электросчетчика;
  • инициализацией электросчетчика.

Счетчики электроэнергии обеспечивают возможность считывания внешним компьютером через интерфейс RS-485 или оптопорт следующих параметров и данных:

  • серийного номера и даты выпуска электросчетчика;
  • сетевого адреса;
  • номера локомотива и номера секции (наименование точки учета);
  • текущего значения коэффициента трансформации;
  • учтенной активной и реактивной энергии прямого и обратного направления;
  • текущих значений активной и реактивной энергии прямого и обратного направления;
  • мгновенных значений активной, реактивной и полной мощности;
  • напряжения, тока и коэффициента мощности;
  • частоты сети;
  • температуры внутри электросчетчика;
  • версии программного обеспечения электросчетчика;
  • слова состояния электросчетчика;
  • программируемых флагов;
  • варианта исполнения электросчетчика;
  • режима индикации и периода выдачи данных на индикатор;
  • скорости обмена по CAN и периода выдачи данных в CAN;
  • скорости обмена по RS-485;
  • идентификации электросчетчика;
  • конфигурации испытательных выходов.

Работа со счетчиками электроэнергии через интерфейсы связи может производиться с применением программного обеспечения «Конфигуратор СЭТ-4ТМ».

Счетчики электроэнергии c CAN-интерфейсом поддерживают обмен данными с 11 и 29 битными идентификаторами в соответствии с CAN Specification version 2.0 Part B.

Электросчетчики c CAN-интерфейсом обеспечивают чтение и изменение идентификатора объекта по CAN-интерфейсу посредством LSS протокола по стандарту DSP305.
